Seite 24
Geschirrspülmaschine
Installation
Den richtigen Standort
bestimmen

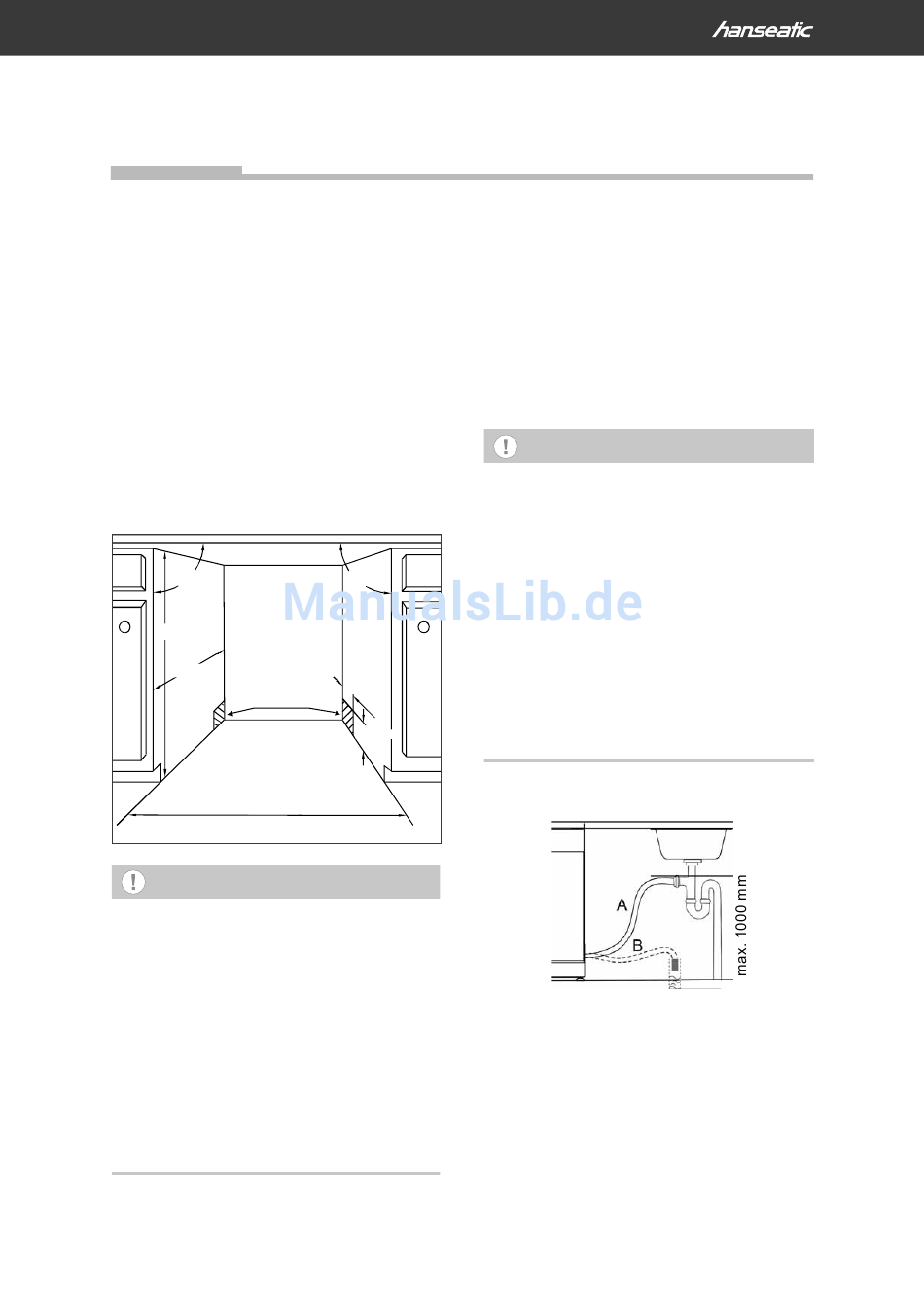

Der vorgesehene Standort muss die fol-
genden Voraussetzungen erfüllen:
– Der Standort muss ein trockener und frost-
sicherer Raum mit festem Untergrund sein.
– Den Geschirrspüler muss unter einer
durchgehenden Arbeitsplatte aufgestellt
werden, die mit den Nachbarschränken
des Geschirrspülers verschraubt ist.
– Die Nischenmaße müssen mindestens den
Angaben in der nachfolgenden Grafik ent-
sprechen.
90 °
90°
820 mm
820mm
580 mm
580mm
Bereich für Zulauf/
Ablauf und elektr.
Anschluss.
600 mm
600 mm
HINWEIS
■
Wenn Sie den Geschirrspüler mit einer
Transportkarre transportieren, kann der
Geschirrspüler bei falscher Handhabung
beschädigt werden.
■
Den Geschirrspüler nur zu zweit tragen.
Für eine Person alleine ist er zu schwer.
■
Den Geschirrspüler nur so anheben, wie
es auf der Verpackung gezeigt wird.
■
Alle Hindernisse auf dem Transportweg
und dem Aufstellort beseitigen (z. B. Tü-
ren öffnen und auf dem Boden liegende
Gegenstände wegräumen).
Ablaufschlauch anschließen
lassen
Um den Ablaufschlauch an den Geruchsver-
schluss (Siphon) Ihres Wasch-/Spülbeckens
anzuschließen, sind fachspezifische Maßnah-
men erforderlich. Daher dürfen ausschließlich
Sanitärfachkräfte oder Mitarbeiter des Tech-
nik-Service den Ablaufschlauch anschließen.
Mögliche Funktionsstörung!
Das Abwasser muss jederzeit frei ablau-
■
fen können. Dazu muss der Abfl ussquer-
schnitt mindestens 40 mm betragen.
Andernfalls kann es zu einer Funktions-
90°
90 °
störung des Geschirrspülers kommen.
Der Ablaufschlauch darf weder geknickt
■
noch beschädigt sein.
Der Ablaufschlauch darf nicht in das ab-
■
gepumpte Wasser eintauchen.
80 mm
80
Der Ablaufschlauch darf nicht verlän-
■
gert oder durch einen anderen Ablauf-
100 mm
100
schlauch ersetzt werden.
Lassen Sie den Auslass des Ablauf-
schlauchs folgendermaßen anschließen:
Variante A: Direktanschluss an den Ge-
ruchsverschluss (Siphon) Ihres Wasch- oder
Spülbeckens. Der Ablaufschlauch darf dabei
höchstens 1000 mm über dem Boden sein.
Variante B: Anschluss an einen Boden-
abfluss.
HINWEIS
Ø 40 mm
