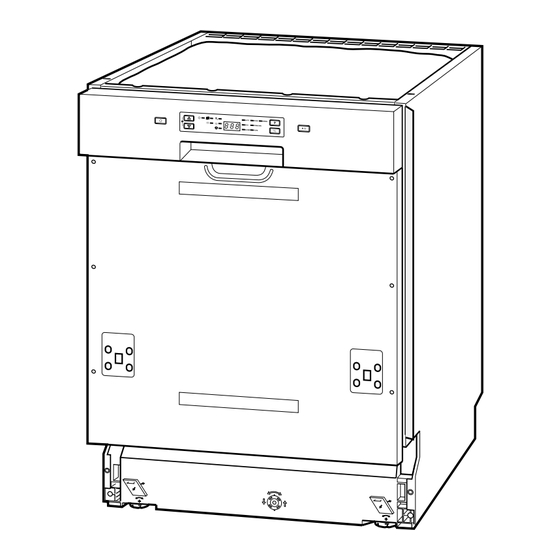

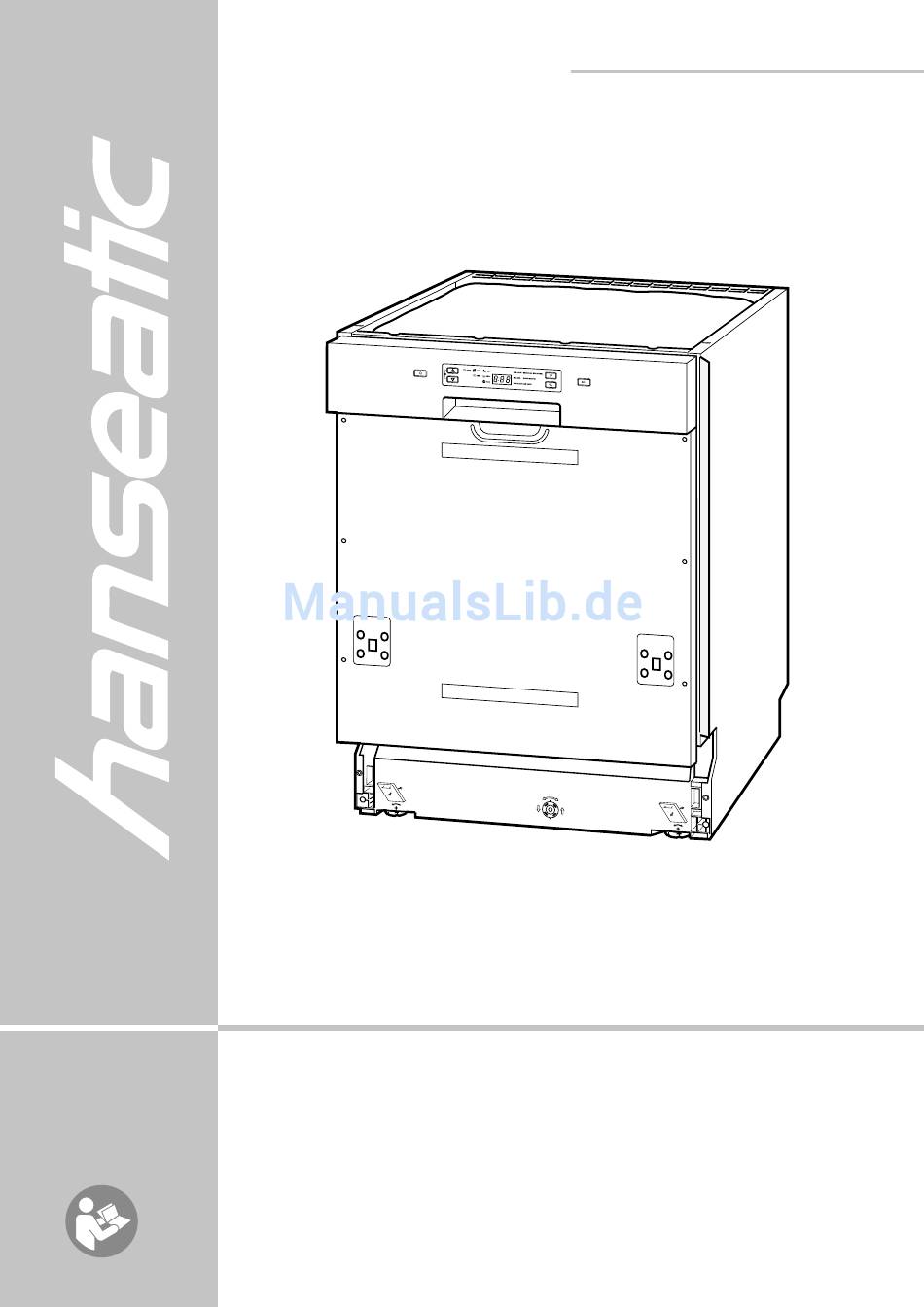

- Seite 1 WQP12-U7309E Gebrauchsanleitung Geschirrspüler Anleitung/Version 92396 20130417 Bestell-Nr. 585 879, hanseatic WQP12-U7309E 585 364 Nachdruck, auch aus zugs- wei se, nicht ge stat tet!
-
Seite 2: Inhaltsverzeichnis
In der Küchenzeile verschrauben Gängigkeit der Tür regulieren Wenn’s mal ein Problem gibt Fehlersuchtabelle Letzte Vorbereitungen Unser Service Verwendung von Multi-Tabs Klarspüler einfüllen Umweltschutz leicht gemacht Regeneriersalz einfüllen / nachfüllen Verpackungs-Tipps Härtegrad Entsorgung des Geräts Testlauf durchführen Stichwortverzeichnis Technische Daten WQP12-U7309E... -
Seite 3: Ihr Geschirrspüler Stellt Sich Vor
Sach- oder sogar zu dukts weiter. Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsge- mäßen Gebrauch entstanden sind. Bei Einsatz im gewerblichen Bereich sind die für das Ge- werbe gültigen Bestimmungen zu beachten. WQP12-U7309E... -
Seite 4: Bedienelemente / Lieferumfang
Sprüharm wählen bei halber Beladung Wenn an, Kindersicherung eingeschaltet Wenn an, oberer Sprüharm aktiviert Wenn an, unterer Sprüharm aktiviert Innenraum Teleskopschienen Unterer Sprüharm Siebe / Filter Regeneriersalz-Kammer Klarspüler-Kammer Geschirrspülmittel-Kammer Besteck-Schublade Oberer Geschirrkorb ("Oberkorb") mit Sprüharm Oberer Sprüharm Unterer Geschirrkorb („Unterkorb“) WQP12-U7309E... -
Seite 5: Rückseite
Kunststoffprofile zum seitlichen Abschluss Regeneriersalz-Einfülltrichter 2 Klettbänder Kondenswasser-Schutzfolie 2 Abdeckkappen für Bohrungen 4 Schrauben zur Montage der Möbelfront- platte Schrauben zur Befestigung des Geräts an den Küchenmöbeln links und rechts bzw. der Arbeitsplatte 2 Haken zur Befestigung des Geräts an der Arbeitsplatte WQP12-U7309E... -
Seite 6: Minuten Für Ihre Sicherheit
Schneiden Sie den Schlauch verbrannt riecht oder ungewohnte niemals durch bzw. beschädigen Sie Geräusche von sich gibt, schalten ihn nicht. Tauchen Sie ihn nicht unter Sie es sofort aus, und ziehen Sie den Wasser. Netzstecker. Wenn Sie die Störung WQP12-U7309E... - Seite 7 • Sorgen Sie dafür, dass Kinder keinen • Bei Frost/ Gewitter/Urlaub: Ziehen Zugriff auf das Gerät haben, wenn Sie den Netzstecker und schließen sie unbeaufsichtigt sind. Sie den Wasserhahn. Lösen Sie bei Frostgefahr den Zulaufschlauch und lassen Sie das Wasser ablaufen. WQP12-U7309E...
-
Seite 8: Aufstellen Und Anschließen
Sa ni tär- was ser be rei ters anschließen (Durch- fach kräf ten durchgeführt werden. Fragen Sie lauf er hit zer, druck lo ser Boiler etc.)! unseren TECHNIK-SERVICE, siehe Seite 22. WQP12-U7309E... -
Seite 9: Elektrischer Anschluss
3. Was ser hahn danach wieder zu dre hen. – Die beiliegende Kondenswasser-Schutz- folie 31 auf die Unterseite der Arbeitsplatte kleben. So vermeiden Sie Schäden an der Arbeitsplatte aufgrund heißer Dämpfe, die bei geöffneter Tür aus dem Geschirrspüler strömen. WQP12-U7309E... -
Seite 10: Geschirrspüler Einbauen
– die Anzahl der verwendeten Zierleisten ab- ausrichten. Dabei die Füße so weit wie mög- schneiden und lich herausschrauben. Das Gerät muss bis – die Positionen der Klettstreifen ausschnei- an den oberen Nischenrand ragen, um beim den. Öffnen der Tür nicht nach vorne zu kippen. WQP12-U7309E... -
Seite 11: In Der Küchenzeile Verschrauben
Durch die beiden Klettstreifen ist die Mö- belfrontplatte nun bereits vorfixiert. 13. Die Möbelfrontplatte festhalten und die 1. Die Schutzfolien vom Klebeband der Kunst- Geschirrspülertür vorsichtig öffnen. stoffprofile abziehen. 2. Profile wie oben dargestellt an den Kanten des Geschirrspülers festkleben. WQP12-U7309E... -
Seite 12: Gängigkeit Der Tür Regulieren
Schraubenlänge, damit sie die Möbel- platten nicht durchstoßen. 1. Den Geschirrspüler mit den Holzschrauben 34 fest mit der Küchenzeile und der Arbeits- platte verschrauben. Bei Granitarbeitsplatten die obere Ver- schraubung weglassen. 2. Die Bohrungen mit den beiliegenden Zier- kappen abdecken. WQP12-U7309E... -
Seite 13: Letzte Vorbereitungen
23 herausnehmen und Deckel 2. So viel Klarspüler einfüllen, bis sich das der Regeneriersalzkammer 17 gegen den Uhrzeigersinn drehen und abnehmen. Sichtfenster A schwarz färbt. 2. Beim ersten Mal: 1,5 l Wasser einfüllen, damit das Salz nicht verklumpt. WQP12-U7309E... -
Seite 14: Härtegrad
1. Geschirrspüler mit Taste 1 einschalten 9. Wasserhahn zudrehen. Es ertönt eine kurze Melodie, und das Dis- play 6 leuchtet auf. 2. Innerhalb von einer Minute nach dem Ein- schalten Taste 9 ►|| so lange gedrückt halten, bis das Display die Härtegrad-Ein- WQP12-U7309E... -
Seite 15: Bedienung
– Lange Utensilien in die Mitte. 2. Die farbigen Hebel B auf beiden Seiten hochziehen und Oberkorb auf die ge- – Besteckteile so hinlegen, dass das Wasser wünschte Ebene anheben bzw. senken. gut abtropfen kann. 3. Hebel B loslassen. WQP12-U7309E... -
Seite 16: Geschirrspülmittel Einfüllen
Nur spezielles Spülmittel für Geschirrspüler in Pulverform oder als Tabs verwenden. Zur Dosierung, Wasserhärte und Handhabung die „Programmtabelle“ auf Seite 19 sowie die Packungsangaben beachten. Tipp: Bei wenig Geschirr (nur ein Korb gefüllt) weni- ger Ge schirrspülmittel verwenden. WQP12-U7309E... -
Seite 17: Programm Wählen
Falls es bereits länger läuft, müssen Sie Geschirrspülmittel nachfüllen. 1. Taste 9 ►|| drücken. Das Programm stoppt. 2. Taste 8 P gedrückt halten. Nach ca. drei Sekunden ist wieder eine Programmwahl möglich. 3. Gewünschtes Programm wählen und mit Taste 9 ►|| starten. WQP12-U7309E... -
Seite 18: Kindersicherung
4. Geschirrkörbe ausräumen. dem Schloss-Symbol nicht mehr leuch- tet. Tipp: Alle Tasten sind wieder frei. Zuerst den Unterkorb ausräumen, damit kein Wasser vom Oberkorb auf das untere Ge- schirr tropft. 5. Tür ein wenig offen lassen, damit das Gerät trocknen kann. WQP12-U7309E... -
Seite 19: Programmtabelle
Bei diesem Programm wird das Spülwasser mithilfe von Sensoren ausgewertet. Anhand des Ver- schmutzungsgrads werden Wassertemperatur, Spüldauer und Wasserverbrauch eingestellt. ECO 50 °C = Standardprogramm nach DIN EN 50242 mit niedrigster Oberkorbeinstellung, Klarspüleinstellung: 6, Härtegradeinstellung: 4 • Anzahl der jeweiligen Programmschritte WQP12-U7309E... -
Seite 20: Allgemeines
Feinsieb 1. Unteren Geschirrkorb leeren und heraus- nehmen. 2. Grobsieb nach links drehen und Siebe nach oben herausnehmen. 3. Siebe sorgfältig unter fließendem Wasser reinigen. 4. Siebe wieder einsetzen und bis zum An- schlag nach rechts drehen. WQP12-U7309E... -
Seite 21: Wenn's Mal Ein Problem Gibt
Klarspülerdosierung einstellen. Salz ist verklumpt. Mit Löffelstiel o. Ä. umrühren. Ungewöhnliche Ge- Geräusche beim „Andocken“ des räusche beim Heraus- Oberkorbs an die Wasserversor- Kein Defekt. ziehen und Einschie- gung des Sprüharms, wenn die ben des Oberkorbs. Dichtungen trocken sind. WQP12-U7309E... -
Seite 22: Unser Service
Festnetz 20 Cent/Anruf, Mobilfunk max. 60 Cent/Anruf Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Hinweis für unsere Kunden in Österreich: Bitte wenden Sie sich an die Fachberatungs- Gerätebezeichnung Hotline Ihres Versandhauses. hanseatic Geschirrspüler WQP12-U7309E Bestellnummer 585 879 (Weiß) 585 364 (Edelstahl) WQP12-U7309E... -
Seite 23: Umweltschutz Leicht Gemacht
Gerät nur in der ellen Haupt ka ta logs und auf unserer Internet- Originalverpackung ausreichend geschützt. seite unter der Rubrik „Service“. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umwelt- freundlich. WQP12-U7309E... -
Seite 24: Stichwortverzeichnis
Spülmittelkammer 16 Standort 8 Halbe Beladung 17 Starten 17 Härtegrad Startzeit verzögern 17 einstellen 14 ermitteln 14 Technik-Service 22 Technische Daten 25 Kindersicherung 16,18 Testlauf 14 Klarspüler 13 Transport 8 einfüllen 13 Tür Kontrollanzeige 13 Gängigkeit regulieren 12 Kondenswasserschutz 9 WQP12-U7309E... -
Seite 25: Technische Daten
Technische Daten Allgemeines Technische Daten Datenblatt für elektrische Haushaltsgeschirrspüler gemäß EU-Richtlinie 1059/2010 Hersteller Hanseatic Typ/Bezeichnung WQP12-U7309E Bestellnummer 585 879, 585 364 Standardgedecke Energieeffizienzklasse¹ A+++ Jährlicher Energieverbrauch² 237 kWh Energieverbrauch des Standardreinigungszyklus 0,83 kWh Gewichtete Leistungsaufnahme im Aus-Zustand 0,45 W Gewichtete Leistungsaufnahme im unausgeschalteten Zustand 0,49 W Jährlicher Wasserverbrauch³... - Seite 26 Allgemeines Technische Daten WQP12-U7309E...
- Seite 27 Technische Daten Allgemeines WQP12-U7309E...
