2

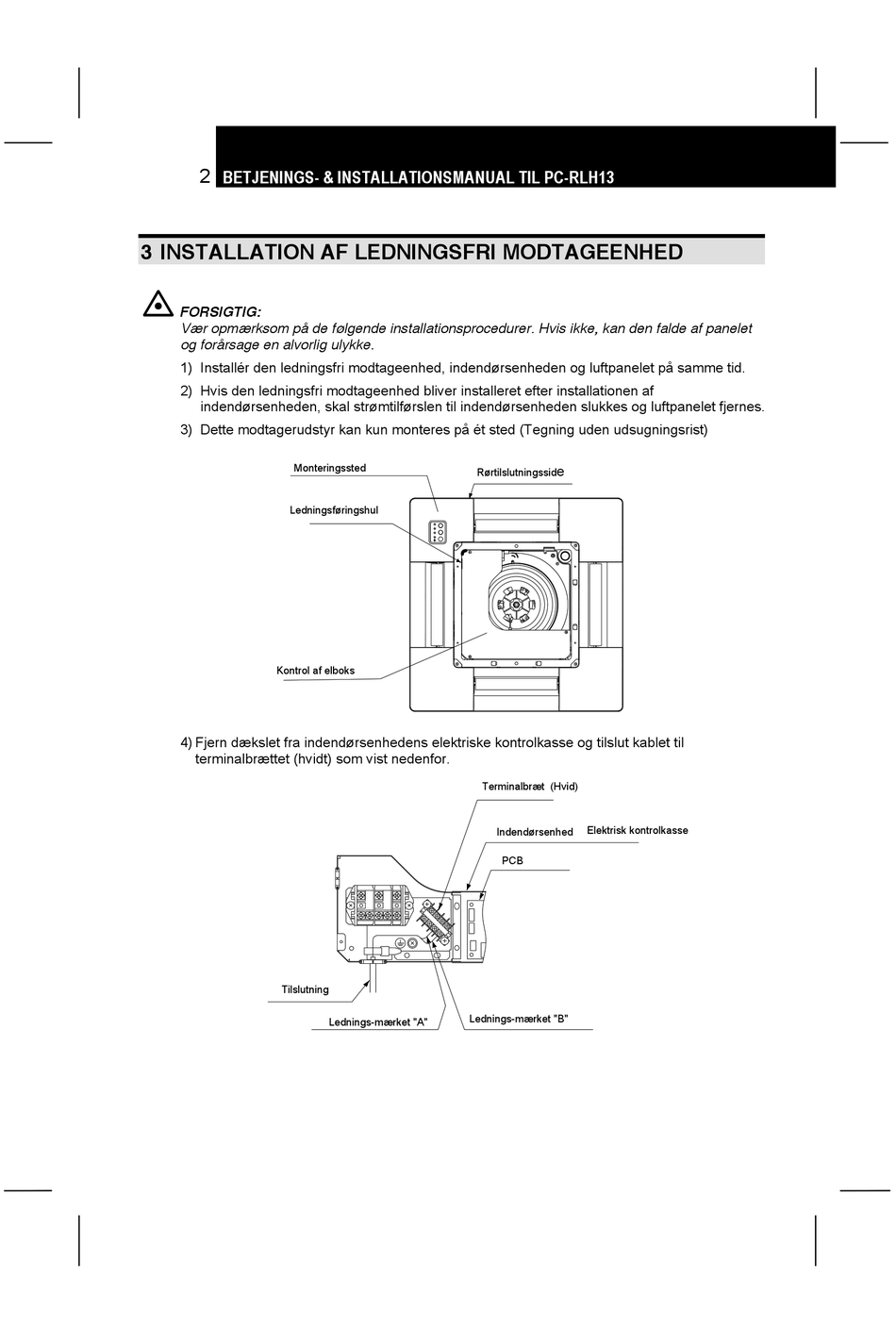

BETJENINGS- & INSTALLATIONSMANUAL TIL PC-RLH13
3 INSTALLATION AF LEDNINGSFRI MODTAGEENHED

FORSIGTIG:
Vær opmærksom på de følgende installationsprocedurer. Hvis ikke, kan den falde af panelet
og forårsage en alvorlig ulykke.
1) Installér den ledningsfri modtageenhed, indendørsenheden og luftpanelet på samme tid.
2) Hvis den ledningsfri modtageenhed bliver installeret efter installationen af
indendørsenheden, skal strømtilførslen til indendørsenheden slukkes og luftpanelet fjernes.
3) Dette modtagerudstyr kan kun monteres på ét sted (Tegning uden udsugningsrist)
Monteringssted
Ledningsføringshul
Kontrol af elboks
4) Fjern dækslet fra indendørsenhedens elektriske kontrolkasse og tilslut kablet til
terminalbrættet (hvidt) som vist nedenfor.
Tilslutning
Rørtilslutningssid
Terminalbræt (Hvid)
Indendørsenhed
Lednings-mærket "B"
Lednings-mærket "A"
e
Elektrisk kontrolkasse
PCB
