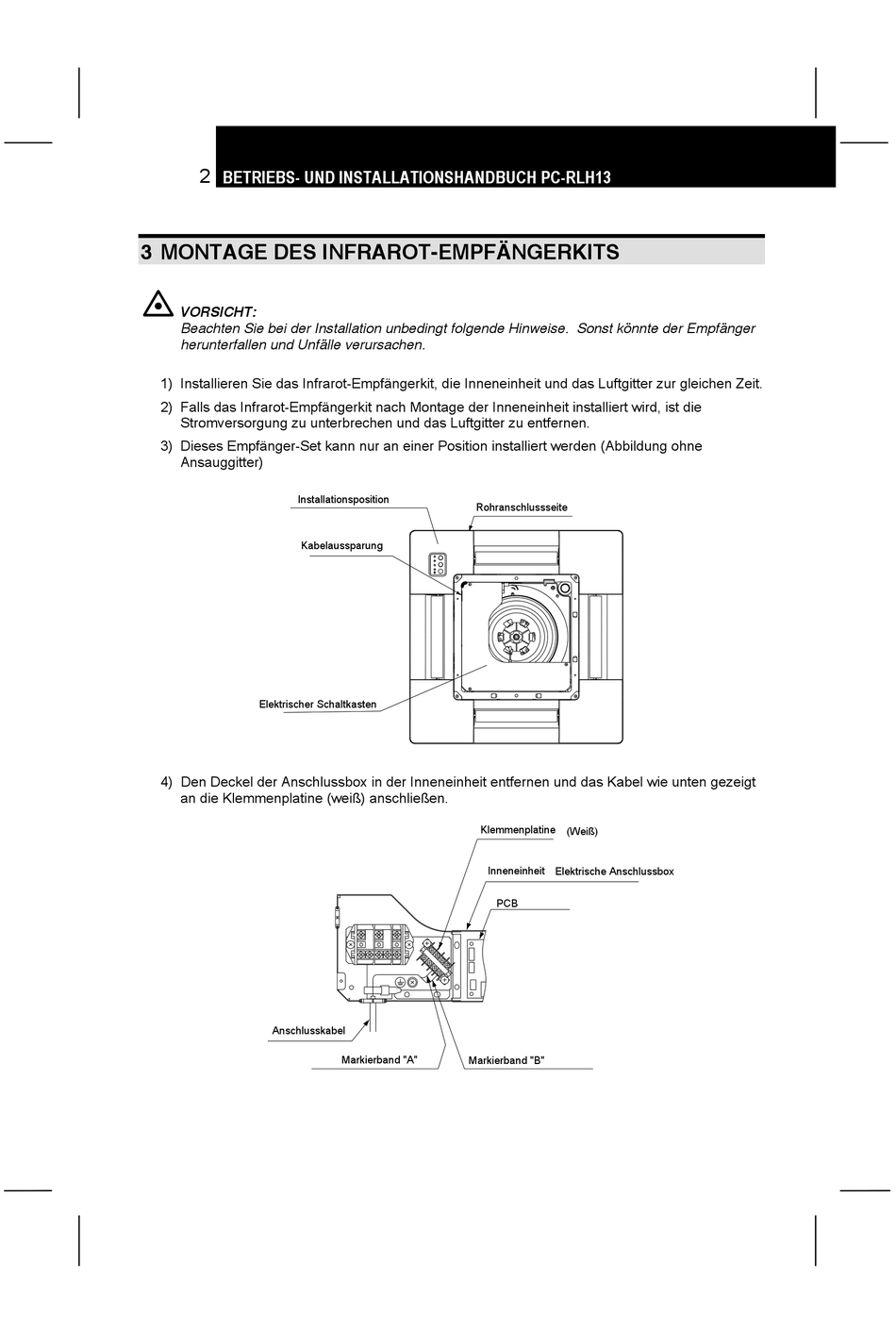

BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH13
3 MONTAGE DES INFRAROT-EMPFÄNGERKITS

VORSICHT:
Beachten Sie bei der Installation unbedingt folgende Hinweise. Sonst könnte der Empfänger
herunterfallen und Unfälle verursachen.
1) Installieren Sie das Infrarot-Empfängerkit, die Inneneinheit und das Luftgitter zur gleichen Zeit.
2) Falls das Infrarot-Empfängerkit nach Montage der Inneneinheit installiert wird, ist die
Stromversorgung zu unterbrechen und das Luftgitter zu entfernen.
3) Dieses Empfänger-Set kann nur an einer Position installiert werden (Abbildung ohne
Ansauggitter)
Installationsposition
Kabelaussparung
Elektrischer Schaltkasten
4) Den Deckel der Anschlussbox in der Inneneinheit entfernen und das Kabel wie unten gezeigt
an die Klemmenplatine (weiß) anschließen.
Anschlusskabel
Rohranschlussseite
Klemmenplatine
Inneneinheit Elektrische Anschlussbox
PCB
Markierband "A"
Markierband "B"
(Weiß)
