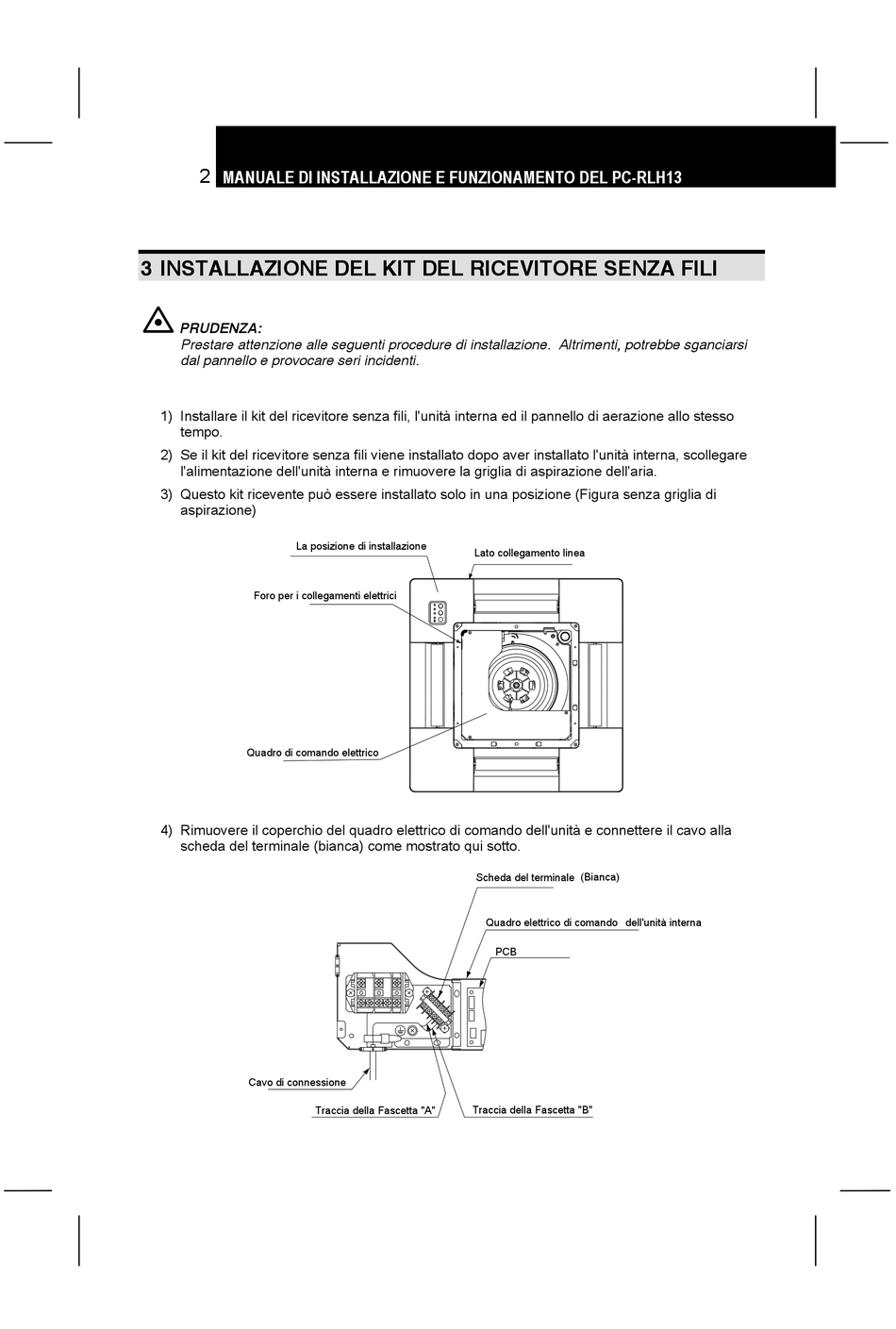

MANUALE DI INSTALLAZIONE E FUNZIONAMENTO DEL PC-RLH13
3 INSTALLAZIONE DEL KIT DEL RICEVITORE SENZA FILI

PRUDENZA:
Prestare attenzione alle seguenti procedure di installazione. Altrimenti, potrebbe sganciarsi
dal pannello e provocare seri incidenti.
1) Installare il kit del ricevitore senza fili, l'unità interna ed il pannello di aerazione allo stesso
tempo.
2) Se il kit del ricevitore senza fili viene installato dopo aver installato l'unità interna, scollegare
l'alimentazione dell'unità interna e rimuovere la griglia di aspirazione dell'aria.
3) Questo kit ricevente può essere installato solo in una posizione (Figura senza griglia di
aspirazione)
La posizione di installazione
Foro per i collegamenti elettrici
Quadro di comando elettrico
4) Rimuovere il coperchio del quadro elettrico di comando dell'unità e connettere il cavo alla
scheda del terminale (bianca) come mostrato qui sotto.
Cavo di connessione
Lato collegamento linea
Scheda del terminale
Traccia della Fascetta "B"
Traccia della Fascetta "A"
(Bianca)
Quadro elettrico di comando dell'unità interna
PCB
