2

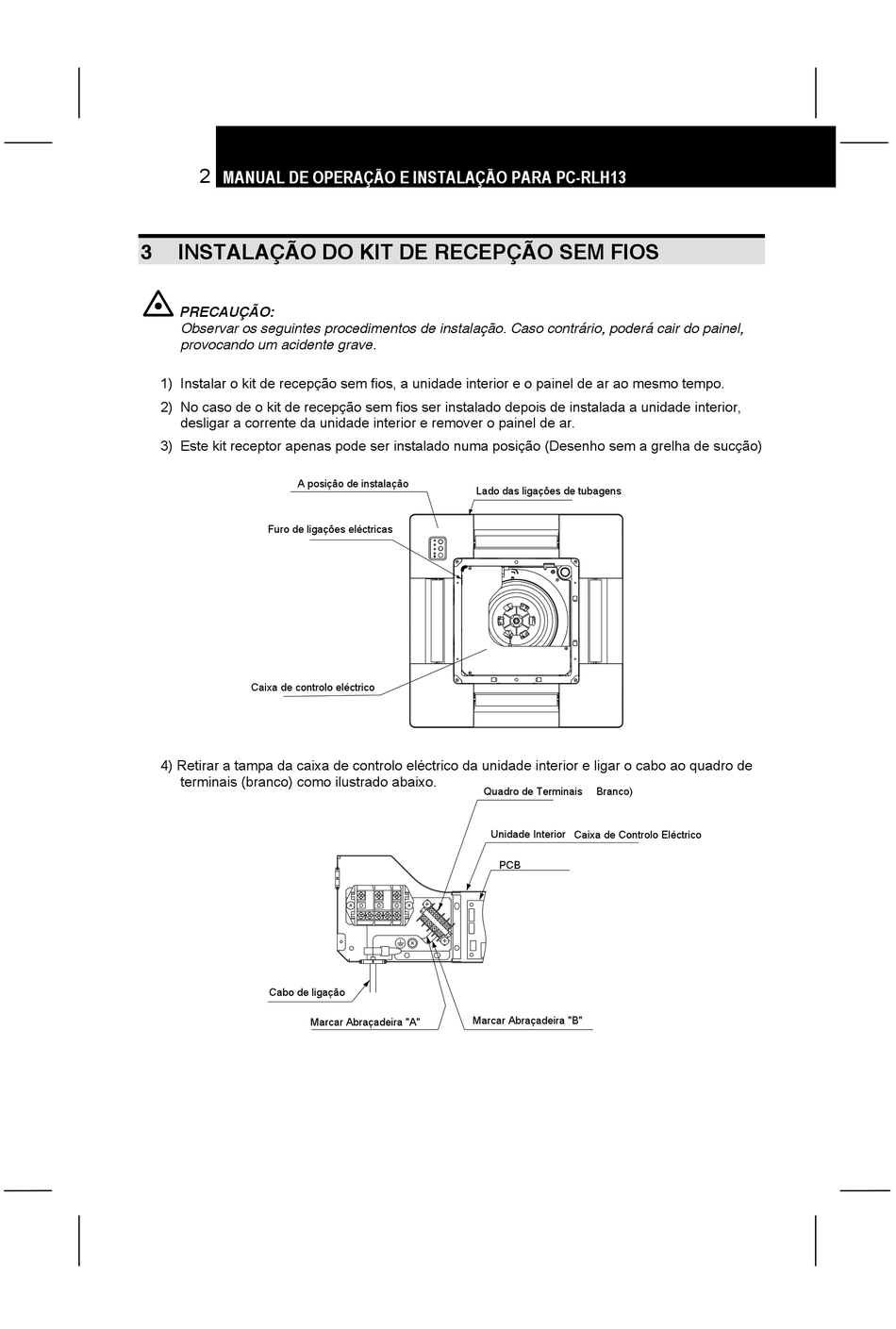

MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH13
3 INSTALAÇÃO DO KIT DE RECEPÇÃO SEM FIOS

PRECAUÇÃO:
Observar os seguintes procedimentos de instalação. Caso contrário, poderá cair do painel,
provocando um acidente grave.
1) Instalar o kit de recepção sem fios, a unidade interior e o painel de ar ao mesmo tempo.
2) No caso de o kit de recepção sem fios ser instalado depois de instalada a unidade interior,
desligar a corrente da unidade interior e remover o painel de ar.
3) Este kit receptor apenas pode ser instalado numa posição (Desenho sem a grelha de sucção)
A posição de instalação
Furo de ligações eléctricas
Caixa de controlo eléctrico
4) Retirar a tampa da caixa de controlo eléctrico da unidade interior e ligar o cabo ao quadro de
terminais (branco) como ilustrado abaixo.
Cabo de ligação
Lado das ligações de tubagens
Marcar Abraçadeira "B"
Marcar Abraçadeira "A"
Quadro de Terminais Branco)
Unidade Interior Caixa de Controlo Eléctrico
PCB
