Roth LAGUNA MAXI WAVE Montageanleitung Seite 13

Montageschritte
28
29
30
31

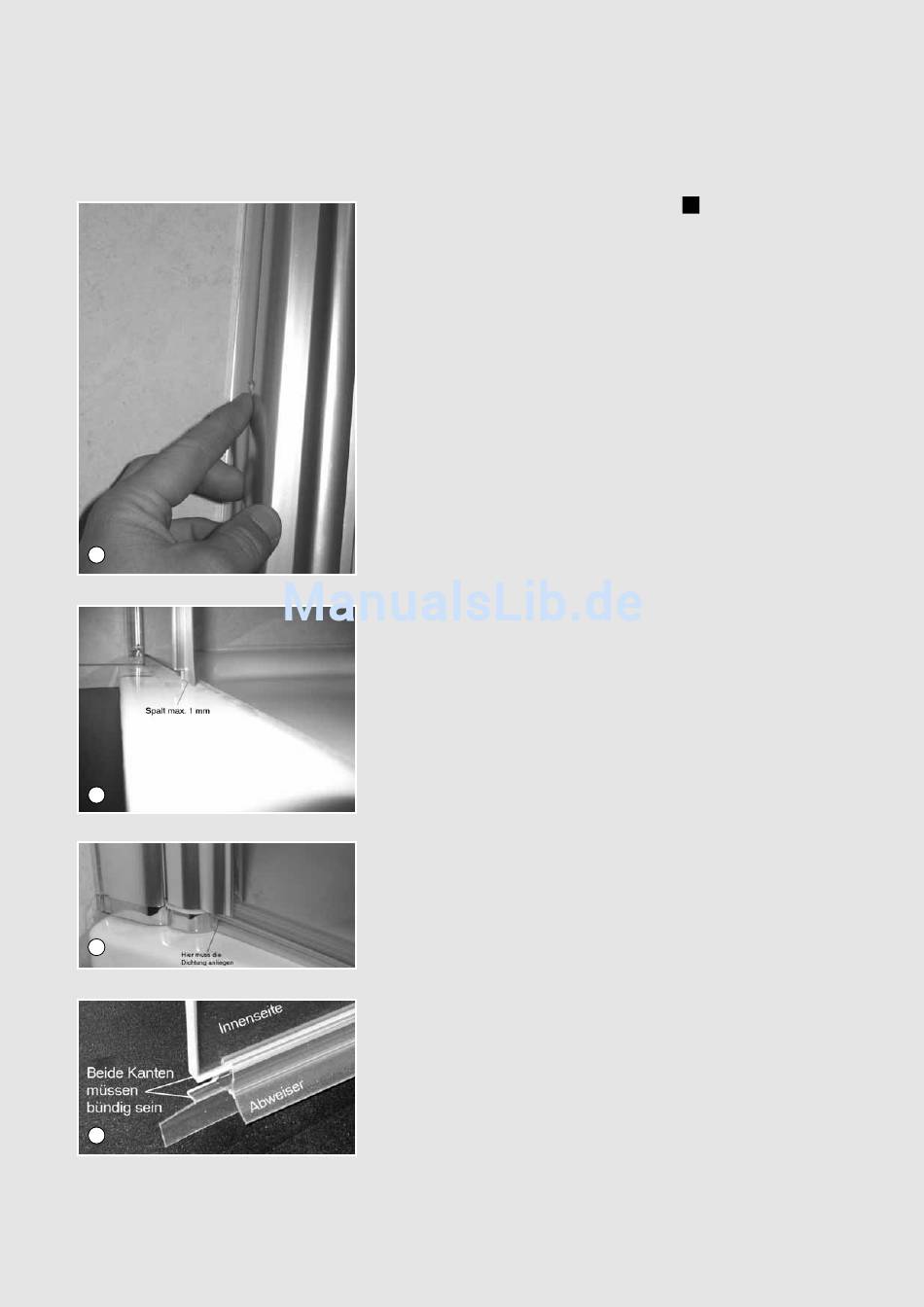

28. Die 2 Bohrungen am Außenprofil mit den
beiliegenden Justierschraubenabdeckun-
gen verschließen.
29. Dichtungen montieren. Spaltdichtung auf
den Flügel Anschlagseite montieren
(Dichtlippe liegt am Flügel Schließseite
innen an), maximaler Spalt zur Wanne
1 mm. Dichtungslänge Oberkante Scheibe
bündig. Anzeichnen und zuschneiden.
30. Beim Montieren der Wannendichtungen
an den Flügeln darauf achten, dass der
schräge Abweiser zur Innenseite zeigt.
Beim Zuschneiden der Länge am Flügel
Anschlagseite muss diese hinten an der
Gelenkplatte anliegen.
31. Vorn muss die Ausklinkung mit der
Scheibenkante bündig abschließen.
