Montage- und Bedienungsanleitung
MDL P 43A 1 / XDLP 43A 1
Laderegelung für Pufferspeicher über 0..10V Kessel mit E-Doppelpumpe
Arbeiten
Achtung:
Instandhaltung sind von qualifiziertem Fachpersonal auszuführen, IEC 364 bzw. CENELEC
HD 384 oder DIN VDE 0100 und IEC-Report 664 oder DIN VDE 0110 und nationale
Vorschriften beachten sowie VDE 0100, VDE 0160 (EN 50178), VDE 0113 (EN 60204) bzw.
örtliche Bestimmungen einhalten!
Gefahrenhinweis: Vor Arbeiten am Regler oder an dessen angeschlossenen Komponenten,
ist das Gerät vorschriftsmäßig spannungsfrei zu schalten! Auch wenn diese nicht in Betrieb
sind können sie unter Netzspannung stehen!!!
1. Montage
Öffnen des Gehäuses:
Befestigung:
Technische Daten:
Sicherungswechsel:

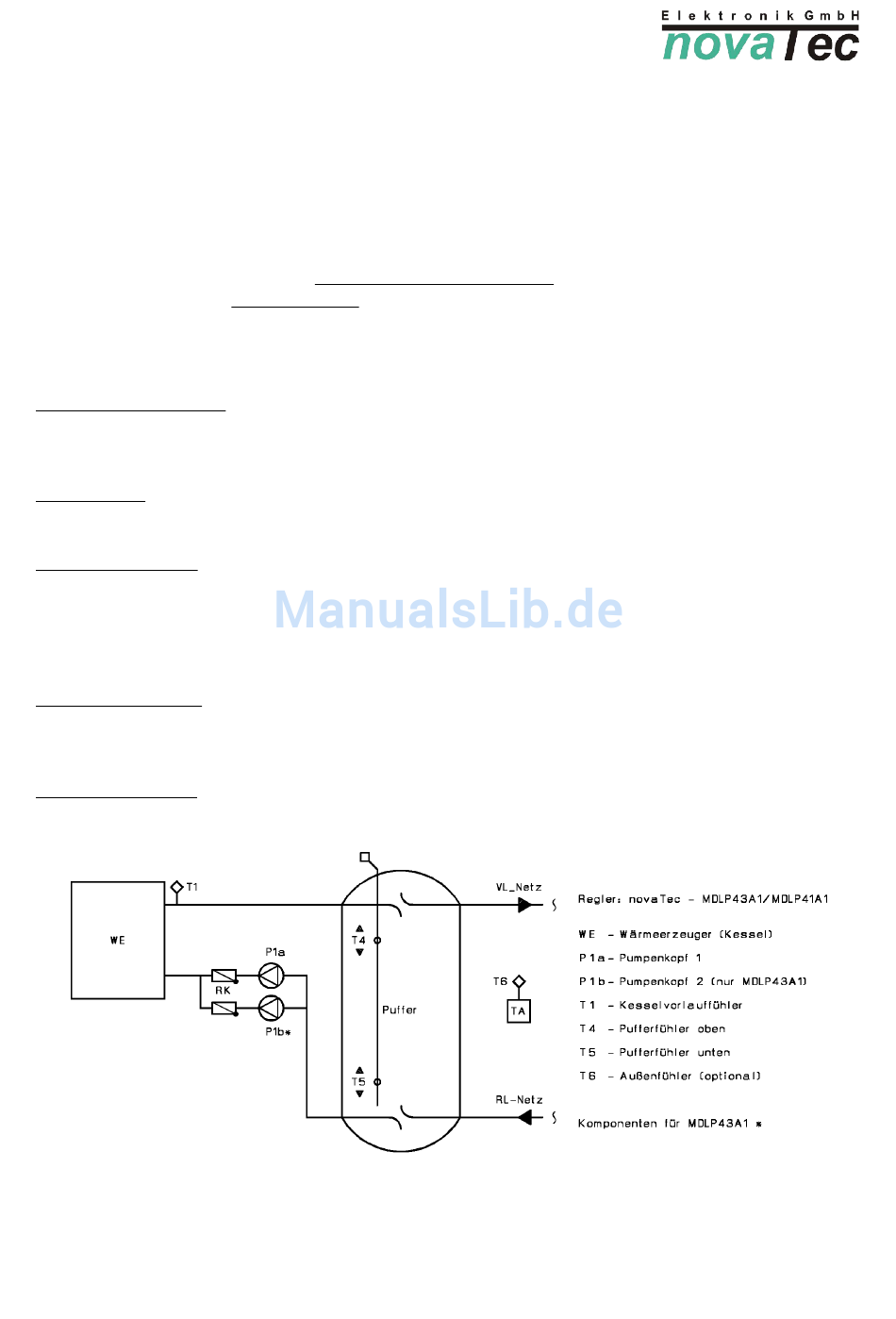

Hydraulikschema:
zum
Transport,
X-Case: Die 2 Befestigungsschrauben lösen, das Oberteil nach
oben schieben und dann vom Unterteil abheben.
M-Case: Die 4 Bajonettschrauben drücken u. 90° n. links drehen.
Das Regelgerät mit den beiliegenden Schrauben und Dübeln an
der Wand oberhalb eines Kabelkanals befestigen.
Betriebsspannung
Regler-Sicherung
Relaisausgänge
Analogausgänge
Umgebungstemperatur
Zum Wechseln der internen Sicherungen das Gerät spannungsfrei
schalten,
Gehäuse öffnen, Sicherungshaube abziehen und
Sicherung z.B. mit einem Polprüfer vorsichtig aushebeln.
zur
Installation
1 x 230V~/50Hz
T0,1A-250V (Regler)
230V~/1A (max./potentialfrei)
0..10V-10mA (max./ Massebezug)
-10 bis 40°C (max.)
3
bzw.
Inbetriebnahme
und
