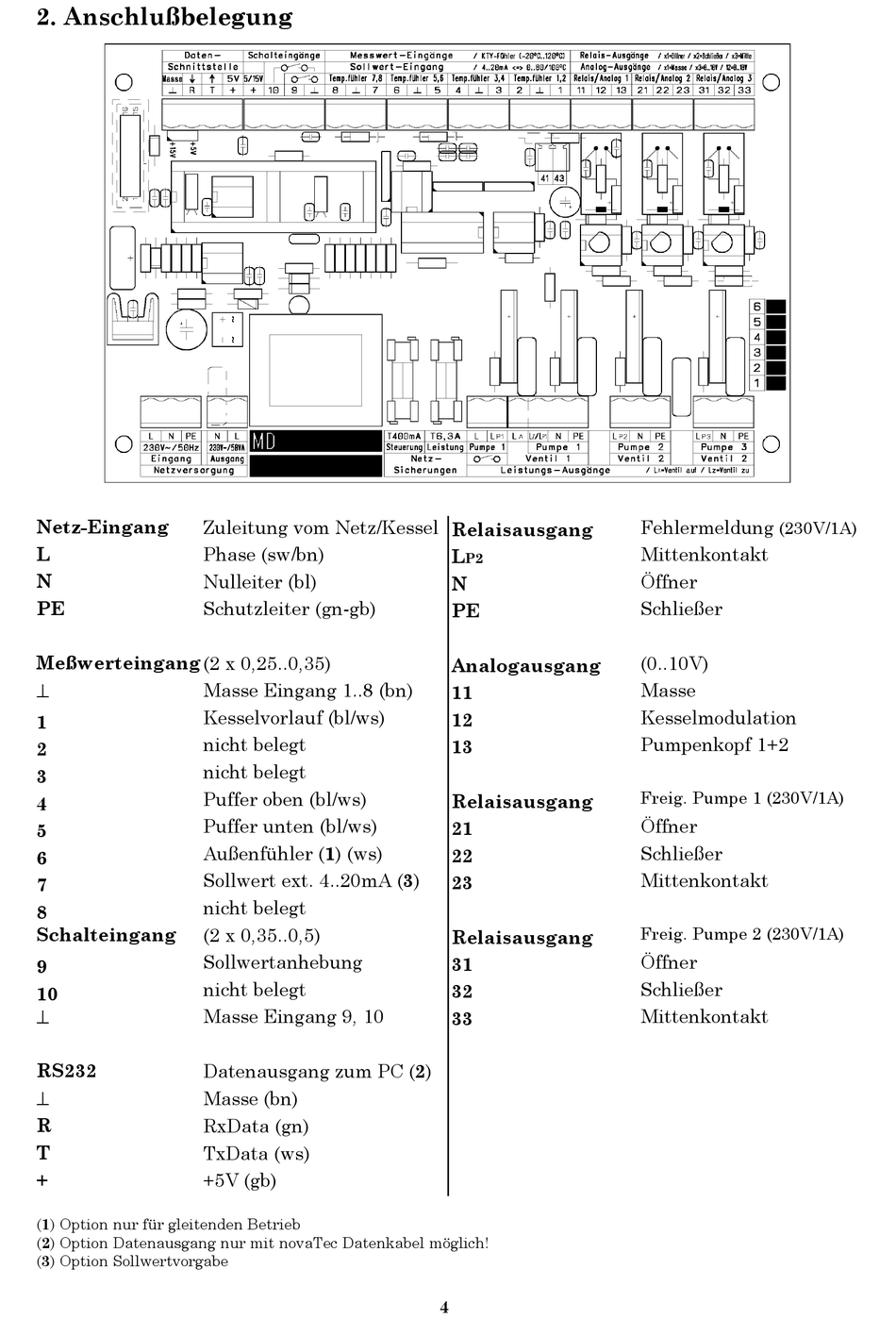

2. Anschlußbelegung
Zuleitung vom Netz/Kessel Relaisausgang
Netz-Eingang
L
Phase (sw/bn)
N
Nulleiter (bl)
PE
Schutzleiter (gn-gb)
Meßwerteingang (2 x 0,25..0,35)
Masse Eingang 1..8 (bn)
Kesselvorlauf (bl/ws)
1
nicht belegt
2
nicht belegt
3
Puffer oben (bl/ws)
4
Puffer unten (bl/ws)
5
Außenfühler ( 1 ) (ws)
6
Sollwert ext. 4..20mA ( 3 )
7
nicht belegt
8
Schalteingang
(2 x 0,35..0,5)
Sollwertanhebung
9
nicht belegt
10
Masse Eingang 9, 10
RS232
Datenausgang zum PC ( 2 )
Masse (bn)
R
RxData (gn)
TxData (ws)
T
+5V (gb)
+
(1) Option nur für gleitenden Betrieb
(2) Option Datenausgang nur mit novaTec Datenkabel möglich!
(3) Option Sollwertvorgabe
L
P2
N
PE
Analogausgang
11
12
13
Relaisausgang
21
22
23
Relaisausgang
31
32
33
4
Fehlermeldung
(230V/1A)
Mittenkontakt
Öffner
Schließer
(0..10V)
Masse
Kesselmodulation
Pumpenkopf 1+2
Freig. Pumpe 1 (230V/1A)
Öffner
Schließer
Mittenkontakt
Freig. Pumpe 2 (230V/1A)
Öffner
Schließer
Mittenkontakt
