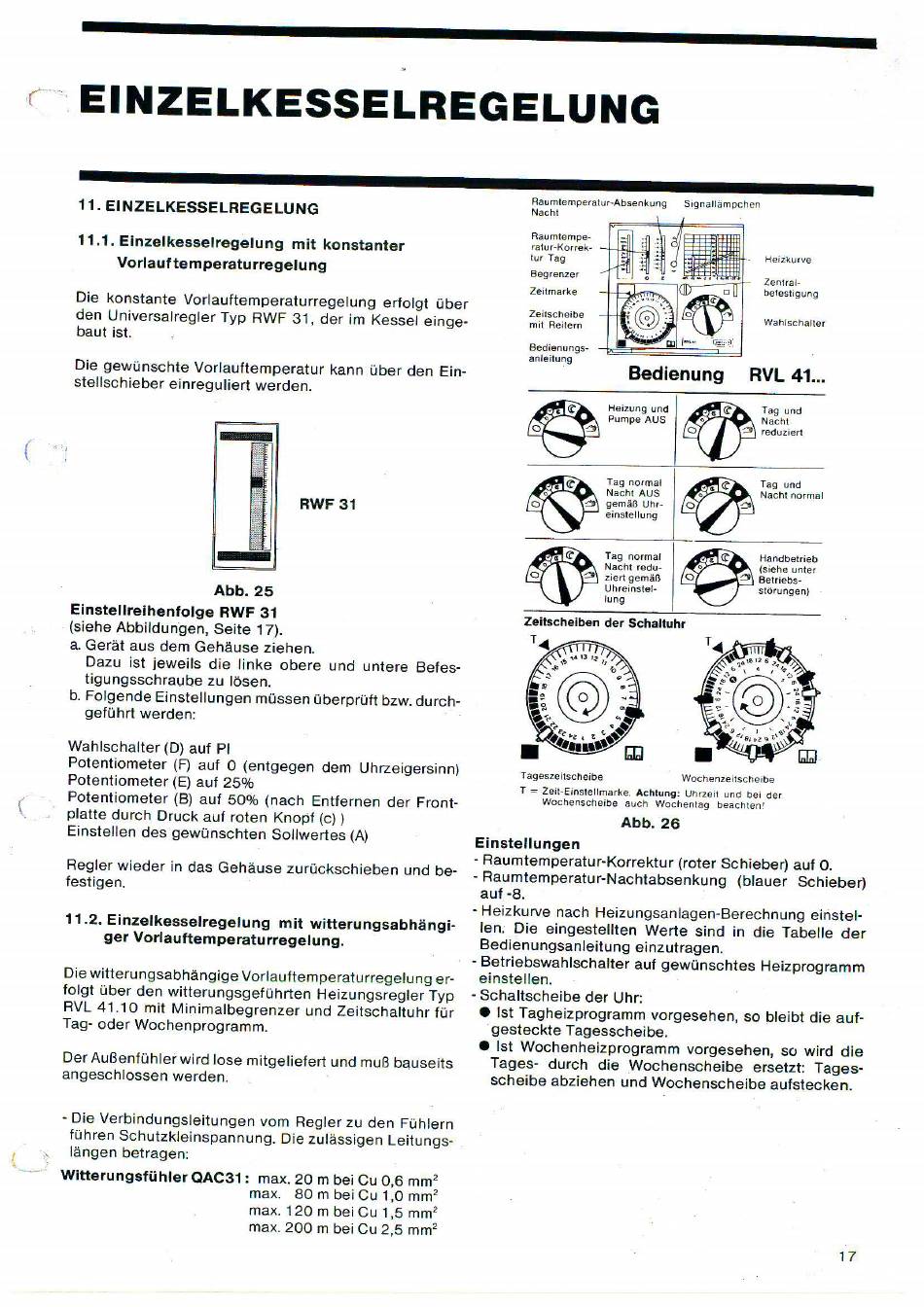

EINZELKESSELREGELUNG

11. NZELKESSELREGELUNG
11.1. Einzelkesselregelung
Vorlauftemperaturregelung
Die konstanteVorlauftemperaturregelung e rfolgt über
denUniversalregler TypRWF31,derim Kessel e inge-
baut ist.
Die gewünschteVorlauftemperaturkann über den Ein-
stellschieber einreguliert werden.
Abb.
Einstellreihenfolge RWF 31
(siehe Abbildungen, Seite 17).
a. Gerät aus dem Gehäuse ziehen.
Dazu ist jeweils die linke obere und untere Befes-
tigungsschraube zu lösen.
b. Folgende Einstellungen müssen überprüft bzw.durch-
geführt werden:
Wahlschalter (D) auf Pl
Potentiometer ( F)auf O (entgegendem Uhrzeigersinn)
Potentiometer (E) auf 25%
Potentiometer (B) auf 50% (nach Entfernen der Front-
platte durch Druck auf roten Knopf (c) )
Einstellen desgewünschten Sollwertes(A)
Regler wieder in das Gehäuse zurückschieben und be-
festigen.
11.2.Einzelkesselregelung mit witterungsabhängi-
ger Vorlauftemperaturregelung.
Diewitterungsabhängige V orlauftemperaturregelung er-
folgt überdenwitterungsgeführten Heizungsregler Typ
RVL 41.10 mit Minimalbegrenzer und Zeitschaltuhr für
Tag- Oder Wochenprogramm.
DerAußenfühlerWirdlose mitgeliefert und mußbauseits
angeschlossen werden.
- Die Verbindungsleitungen vom Regler zu den Fühlern
führenSchutzkleinspannung. Diezulässigen Leitungs-
längen betragen:
WitterungsfühlerQAC31: max.20 mbeiCu0,6 mm2
mit konstanter
RWF 31
25
max. 80 m bei Cu 1,0 mrn2
max. 120 m bei Cu 1,5 rnm2
max. 200 m bei Cu 2,5 mm2
Raumtemperatur-Absenkung
Nacht
Raumtempe-
ratur-Korrek-
tur Tag
Begrenzer
Zeitmarke
Zeitscheibe
mit Reitern
Bedienungs-
anleitung
Bedienung
Heizung und
Pumpe AUS
Tag normal
c
Nacht Aus
gemäß Uhr-
einstellung
.960.
Tag normal
Nacht redu-
Ziert gemäß
Uhreinstel-
Zeitscheiben der Schaltuhr
Tageszeitscheibe
T = Zeit-Einstellmarke.Achtung: IJhrzeit und bei der
Wochenscheibeauch Wochentag beachten!
Abb.
Einstellungen
- Raumtemperatur-Korrektur ( roter Schieber)auf O.
- Raumtemperatur-Nachtabsenkung (blauer Schieber)
auf -8.
- Heizkurve nach HeizungsanIagen-Berechnung einstel-
[en. Die eingestellten Werte Sind in die Tabelle der
Bedienungsanleitung einzutragen.
- Betriebswahlschalterauf gewünschtes Heizprogramm
einstel!en.
- Schaltscheibe der Uhr:
1stTagheizprogramm vorgesehen, so bleibt die auf-
gesteckte Tagesscheibe.
1st Wochenheizprogramm vorgesehen, so Wird die
Tages-durch die Wochenscheibeersetzt: Tages-
scheibe abziehen und Wochenscheibe aufstecken.
Signallåmpchen
Heizkurve
Zentral-
betestigung
Wahlschalter
RVL 41...
Tag und
Nacht
reduziert
Tag und
Nacht normal
Handbetrieb
(siehe unter
Betriebs-
störungen)
Wochenzeitscheibe
26
