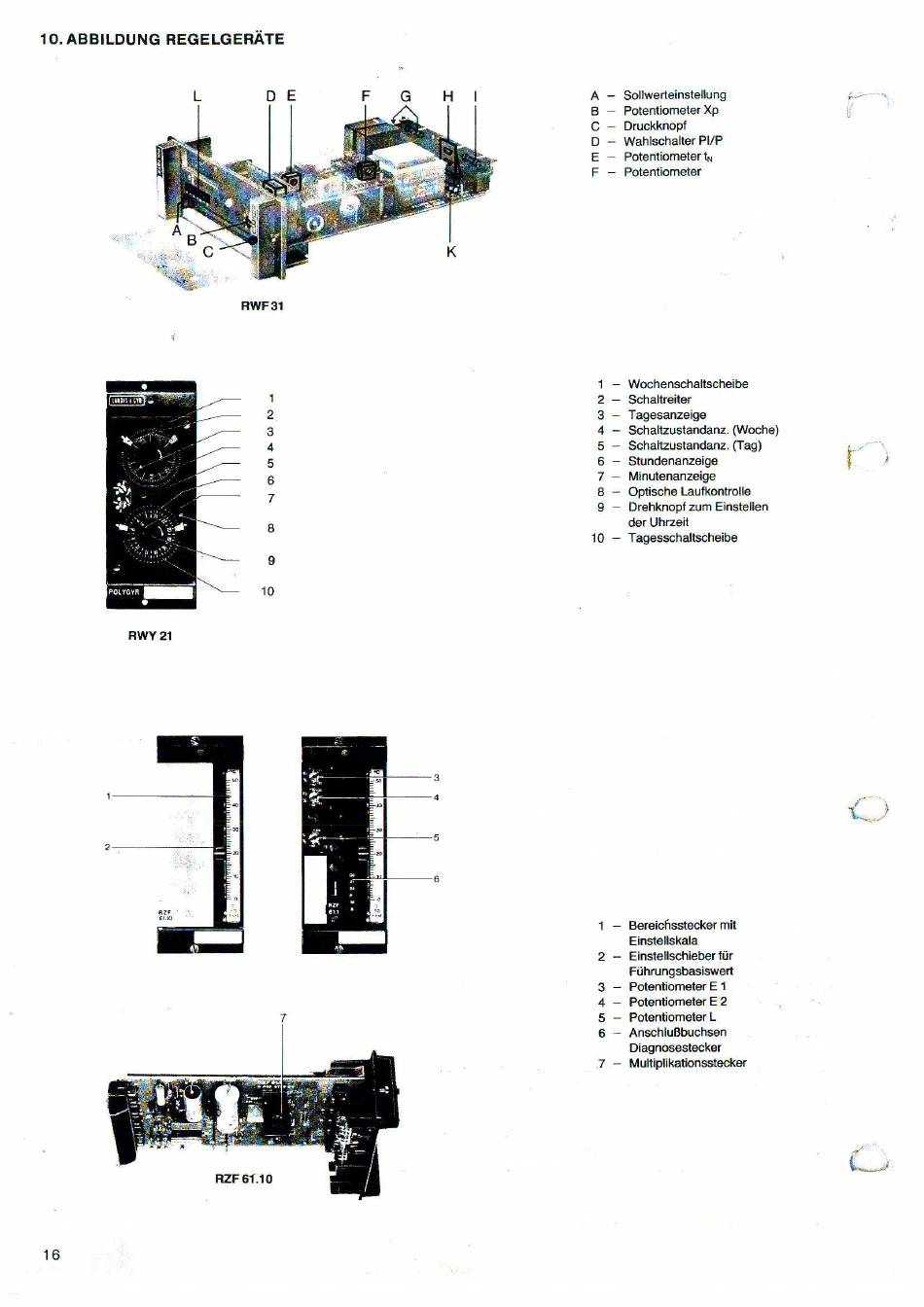

10. ABBILDUNG REGELGERÄTE
c
POLYGYR
RWY 21
2
RZF 61.10
16
RWF31
2
3
4
5
6
7
8
9
10
7
B
C
E
2
3
5
7
9
10
3
4
5
6
3
6
Sollwerteinstellung
Potentiometer Xp
Druckknopf
Wahlschalter PI/P
Potentiometer tN
Potentiometer
Wochenschaltscheibe
Schaltreiter
Tagesanzeige
Schaltzustandanz. (Woche)
Schaltzustandanz. (Tag)
Stundenanzeige
Minutenanzeige
Optische Laufkontrolle
Drehknopf zum Einstellen
der Uhrzeit
Tagesschaltscheibe
Bereichsstecker mit
Einstellskala
Einstellschieber für
Führungsbasiswert
Potentiometer E 1
Potentiometer E 2
Potentiometer L
Anschlußbuchsen
Diagnosestecker
Multiplikationsstecker
