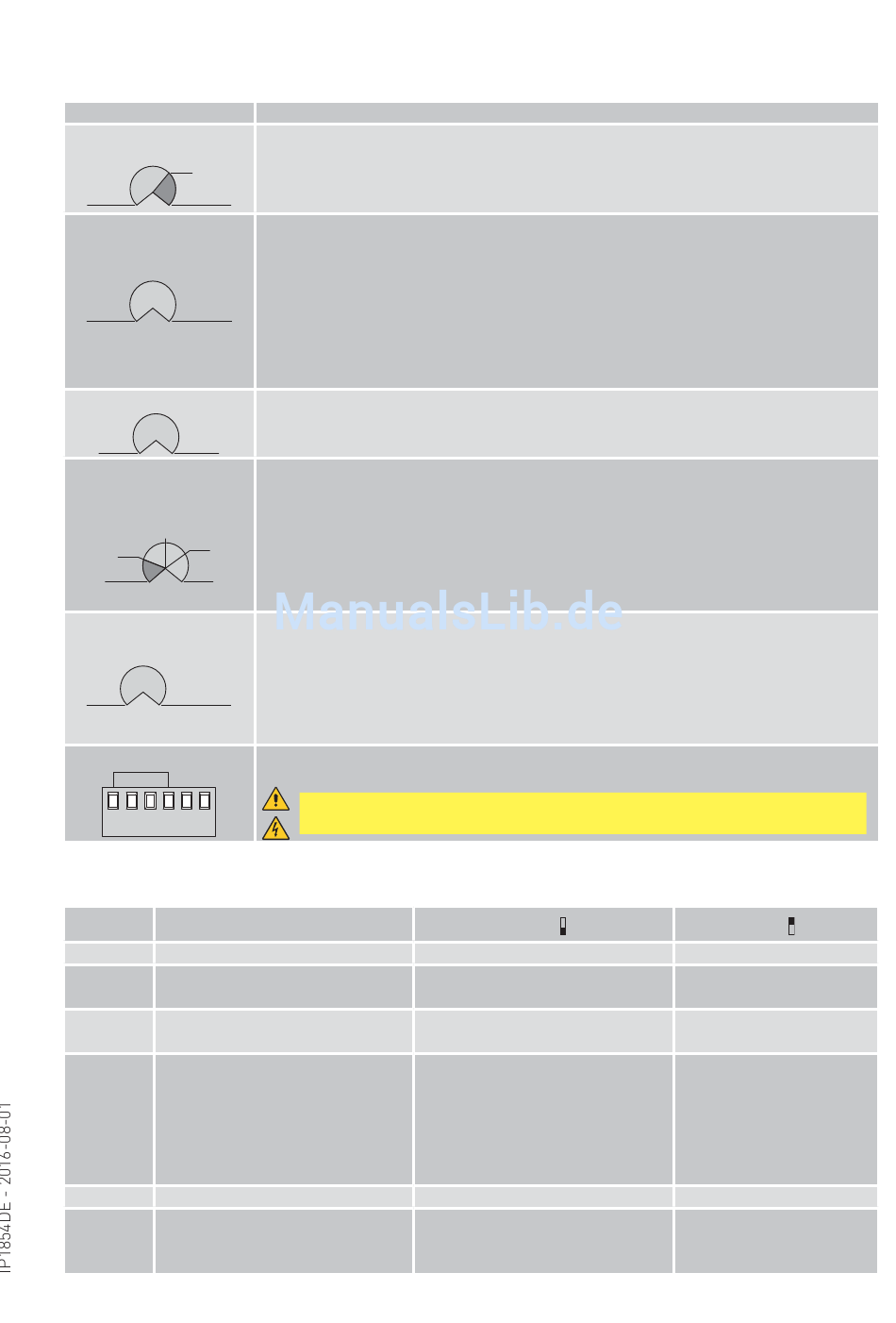

6. Einstellungen

6.1 Trimmer

Trimmer
TM
60 s
MIN=10 s MAX=120 s
TC
MIN=0 s MAX=120 s
RP
0 s 30 s
TR
10 s
20 s
3 s
MIN=0 s
30 s
R1
MIN
MAX=disabled
RF
CT 1 2 3 4 5

6.2 Dip-switch

DIP Beschreibung
DIP1 Funkbetrieb.
DIP2 Auswahl der Fahrtrichtung mit
OM=OFF (Modus 1 Motor).
DIP3 Erneuerung Zeit automatische
Schließzeit.
DIP4 Antriebszustand bem Einschalten.
A u s w h l d e r e r s t e n B e w e -
gungsrichtung nach Zuschalten
der Netzspannung.
DIP5 Elektroschloss-Entriegelung.
DIP6 Festes Vorblinken von 3 s.
Einstellung der Motorlaufzeit.
Von 10 bis 120 s.
Von 10 bis 150 s mit OM=OFF und JR6=OFF.
Anm.: Bei Endlagenendschaltern TM=MAX einstellen.
Zeiteinstellung der automatischen Schließung. Von 0 bis 120 s.
Mit DIP3=OFF nach Verlassen der Sicherheitseinrichtung (z.B. Durchgang durch die
Lichtschranken), wird die Schließung nach der Hälfte der eingestellten Zeit ausgelöst.
Mit DIP3=ON beginnt der Ablauf der eingestellten Zeit bei geöffnetem Antrieb und
aktiviert nach Ablauf der Zeit die Schließung.
Anm.: nach der Aktivierung des Stoppbefehls schaltet sich nach dem erneuten
Schließen des Kontaktes 1-9 die automatische Schließung erst nach einem Befehl
für die totale Öffnung, die teilweise Öffnung oder die Öffnung im Schrittbetrieb ein.
Einstellung teilweise Öffnung Motor 1 (M1). Von 0 bis 30 s.
Einstellung der Verzögerungszeit bei Schließung des Motors 1 (M1).
Bei der Schließung startet der Motor 1 (M1) gegenüber M2 mit einer regulierbaren
Verzögerung mit TR von 0 bis 30 s.
Bei der Öffnung startet der Motor 2 (M2) gegenüber M1 mit 3 s Verzögerung.
Wenn TR=MIN, starten die Flügel gleichzeitig.
Anm.: Es wird empfohlen, TR=MIN mit Flügeln ohne Überlappung einzustellen oder
TR>3 s mit Flügeln, die sich überlappen.
Einstellung der Hinderniserkennung.
Die elektronische Steuerung ist mit einer Sicherheitseinrichtung ausgestattet, die
bei Hindernissen wie folgt reagiert: Beim Öffnen stoppt sie die Bewegung. Bei der
Schließung wird die Bewegung gestopt und es erfolgt eine Freifahrbewegung.
Bei R1=MIN ist der Druck auf das Hinderniss minimal.
Bei R1=MAX ist die Hindernisserkennung deaktiviert.
Krafteinstellung.
Sie reguliert die an den Motor gelieferte Spannung (1=MIN / 5=MAX).
ACHTUNG: die Versorgung vor Durchführung der Regulierung zu unterbrechen.
Schrittbetrieb.
Öffnung nach rechts.
50%
Geöffnet.
Anm.: Bei vorhandenem Endschal-
ter wird empfohlen, DIP4=OFF
einzustellen.
Deaktiviert.
Bei Öffnung deaktiviert. Nur bei
automatischer Schließung mit TC
größer als 3 s aktiviert.
Beschreibung
OFF
71
ON
Öffnung..
Öffnung nach links.
100%
Geschlossen.
Anm.: Wenn nicht die au-
tomatische Schließung
ve r we n d e t w i rd , w i rd
empfohlen DIP4=ON ein-
zustellen.
Aktiviert.
Sowohl bei Öffnung als
auch bei Schließung akti-
viert.
