13. Beispiel für die Automatisierung in parallel
A B

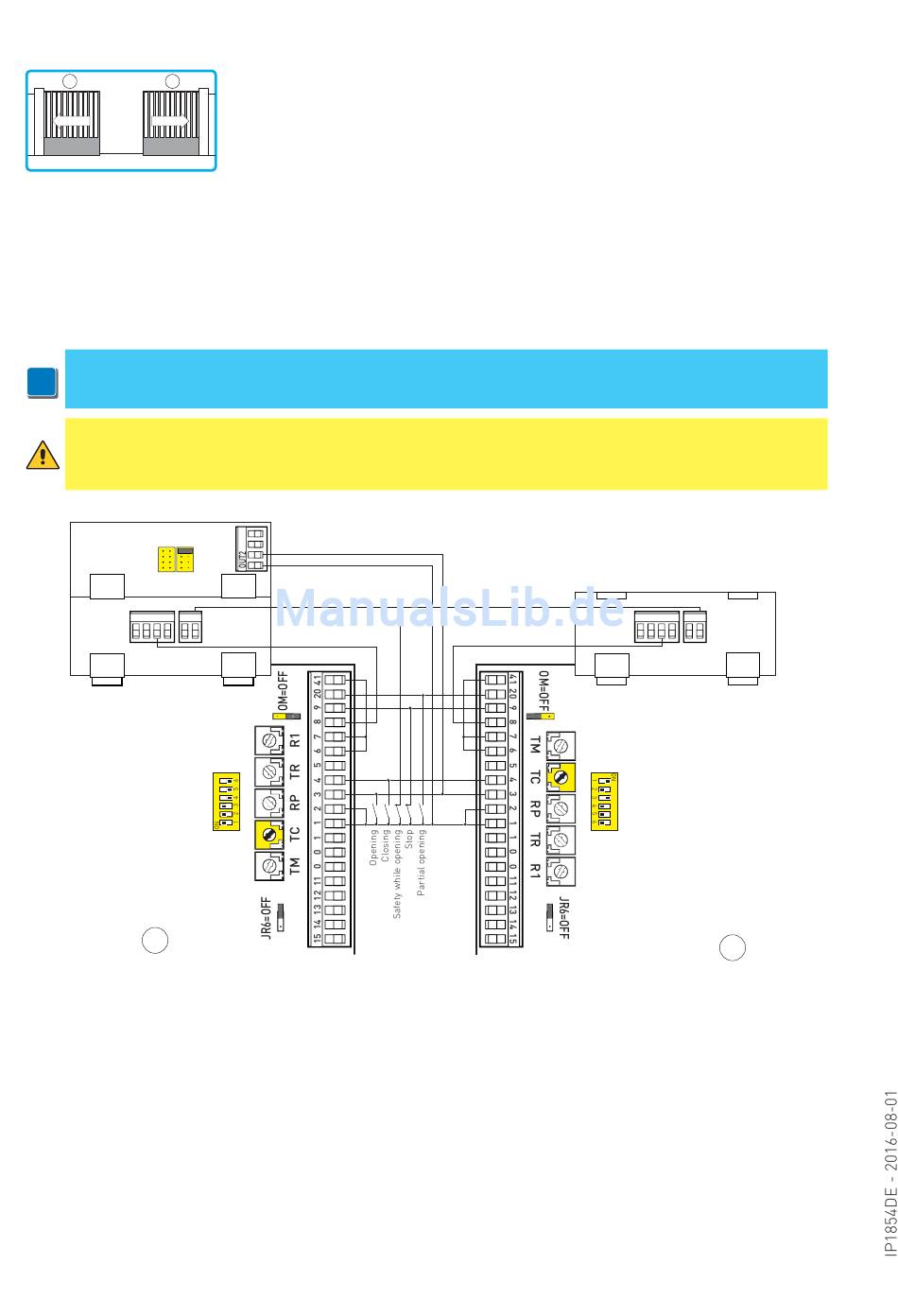

Es ist möglich, zwei Antriebe [A] und [B] in Parallelschaltung zu steuern, indem die in der Abbildung
angegebenen Anschlüsse hergestellt werden.
Die Steuerungen 1-3 und die Funksteuerungen (mit DIP1=ON) entsprechen einem Befehl zum
vollständigen Öffnen.
Die automatische Schließung wird durch Einstellung des Trimmers TC nicht auf den Höchstwert
sowie bei beiden Schaltkreisen in die gleiche Position erzielt.
ANMERKUNG: Die Öffnungs- und Schließbewegungen sind nicht synchronisiert, einschließlich
i
der erneuten Öffnung nach Auslösen der Lichtschranken.
ACHTUNG: Bei Fehlen der Sicherheitsleiste SOFA1-SOFA2 die Steuerung 1-8 an der Plati-
ne SWT anschließen. Die Steuerungen 41-6 und 41-7 können nur an der entsprechenden
elektronischen Steuerung angeschlossen werden.
BIXLR22
JR1 JR2
SWT
0 6 8 41 6 8
LOGICM A
80
SWT
0 6 8 41 6 8
LOGICM B
