10. Anwendungsbeispiel für einflügelige Antriebe
Wenn die LOGICM-Steuerung bei Anwendungen für einflügelige Antrie-
be verwendet wird, kann eine der folgenden Betriebsarten gewählt werden
(OM=OFF).

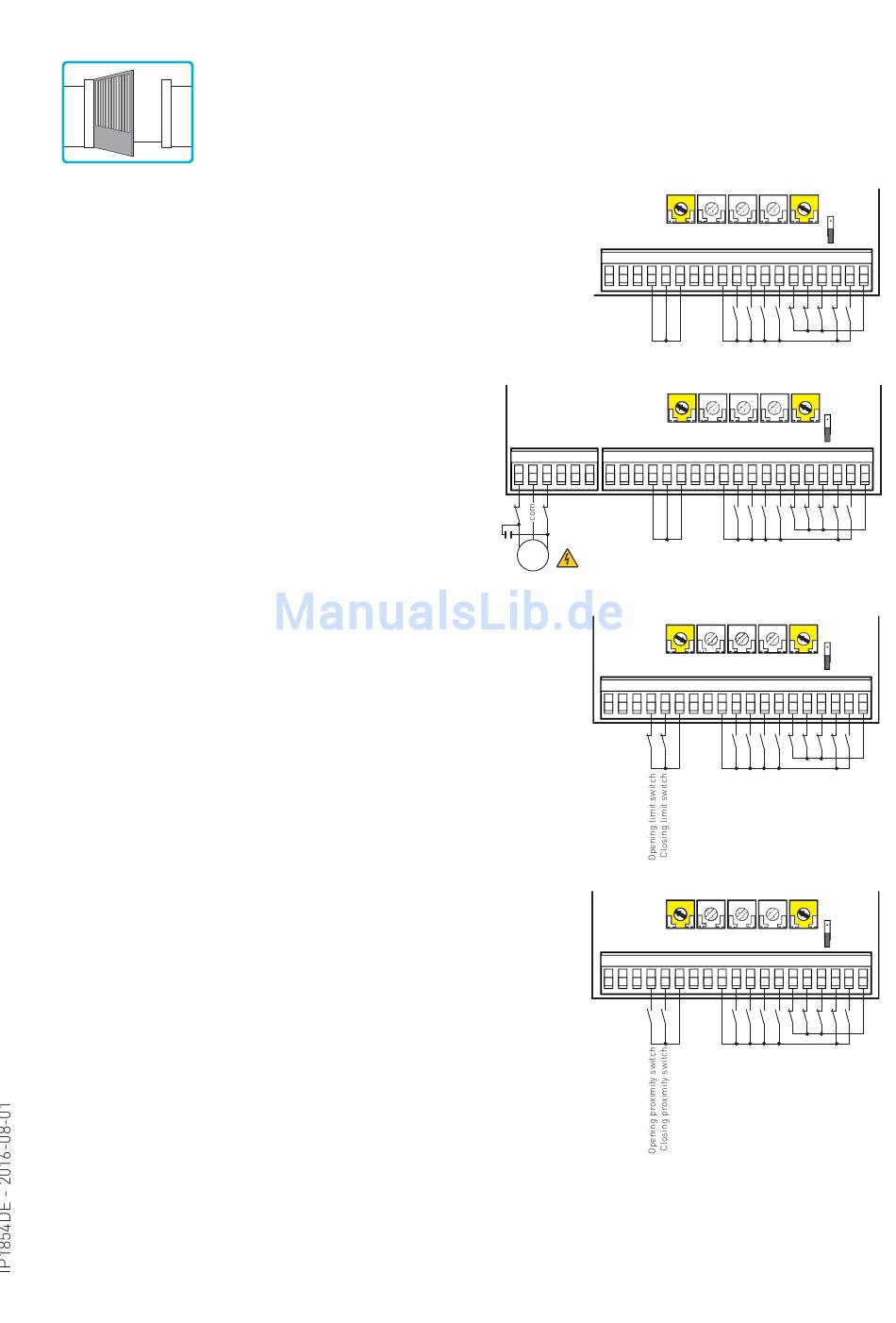

Beispiel 1 - Verwendung ohne Endschaltern
Die Laufzeit 2-3 s höher als die von dem Flügel
benötigte Zeit einstellen (TM<MAX) und die Klem-
men 0-11-12 überbrücken. Mit diesen Anschlüs-
sen kommt jeder Flügel an dem mechanischen
Öffnungs- und Schließanschlag und beim erfas-
sen eines Hindernisses zum Stillstand.
Beispiel 2 - Verwendung mit Endschaltern
Die
stromlos
geschlossenen
Öffnungs- und Schließendschalter sind in Reihe
mit den Phasen des Motors. Die Laufzeit TM<MAX
einstellen und die Klemmen 0-11-12 überbrü-
cken. Mit diesen Anschlüssen kommt der Flügel
am Öffnungs- und Schließungsendschalter und
beim erfassen eines Hindernisses zum Stillstand.
Beispiel 3 - Verwendung mit Endschaltern und
Freifahrbewegung beim Zulauf.
Die Laufzeit TM=MAX einstellen und die stromlos
geschlossenen Kontakte der Öffnungs- und
Schließendschalter an den Klemmen 0-11-12
anschließen. Mit diesen Anschlüssen kommt
der Flügel zum Stillstand, wenn die Endschalter
betätigt wird. Beim erfassen eines Hindernisses
während des Öffnungsmanövers kommt der Flügel
zum Stillstand, während des Schließmanövers
öffnet der Flügel wieder.
Beispiel 4 - Verwendung ohne Endschalter und
Freifahrbewegung beim Zulauf durch Voren-
dschalter.
Die Laufzeit 2-3 s höher als die von dem Flügel
benötigte Zeit einstellen (TM<MAX) und die En-
dschalter 2-3 s vor dem mechanischen Anschlag
positionieren. Mit diesen Anschlüssen kommt der
Flügel an seinem mechanischen Schließ- und
Öffnungsanschlag zum Stillstand. Während des
Öffnungsmanövers beim Feststellen eines Hin-
dernisses vor dem Endschalter kommt der Flügel
zum Stillstand. Nach dem Erfassen des Endschal-
ters in der Nähe stoppt der Flügel an dem Hin-
dernis. Während des Schließmanövers, wenn ein
Hindernis vor dem Eingriff des Endschalters in
Kontakte
der
U W V X Z Y
M1
77
<MAX
TM
15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41
<MAX
TM
15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41
1~
Limit switch (230 V 5A)
=MAX
TM
15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41
<MAX
TM
15 14 13 12 11 0 0 1 1 2 3 4 5 6 7 8 9 20 41
<MAX
OM=OFF
TC
RP
TR
R1
<MAX
OM=OFF
TC
RP
TR
R1
<MAX
OM=OFF
TC
RP
TR
R1
<MAX
OM=OFF
TC
RP
TR
R1
