PCE Instruments PCE-FCT 5 Bedienungsanleitung Seite 8

SVOOC 1.0/SVOOC 2.0 Trigger
Super VOOC erfordert eine Last von mehr als 500 mA, die zum Täuschen an das hintere Ende
angeschlossen werden muss, und Super VOOC hat nur einen Spannungspegel von 10,5 V. Daher können
Sie beim Aufrufen der Seite nur die OK-Taste drücken, um sie zu verlassen, und es gibt keine weiteren
Bedienungsmöglichkeiten.
WERKZEUGKASTEN
Wählen Sie auf dem Anwendungsdisplay Toolbox aus und drücken Sie die OK-Taste, um die Auswahl zu
bestätigen. Die folgenden Funktionsoptionen stehen zur Verfügung. Drücken Sie die OK-Taste, um die
jeweilige Funktionsoption aufzurufen:
Kabelwiderstand
Messen Sie den Innenwiderstand des Kabels mit der Druckdifferenzmethode, für die eine Konstantstrom-
last erforderlich ist.
Klicken Sie auf die Schaltfläche OK: Verwenden Sie die aktuellen Spannungs- und Stromwerte als Refe-
renzwerte.
Messschritte:
»
Anschlussmethode: Ladegerät + PCE-FCT 5 + Konstantstromlast (Strom auf ca. 0,5–1 A einstellen), OK-
Taste drücken, um Referenzwert aufzuzeichnen.
»
Anschlussmethode: Ladegerät + Kabel + PCE-FCT 5 + Konstantstromlast (Strom auf ca. 0,5–1
A einstellen, nahe am Strom bei der Aufzeichnung des Referenzwerts), das System berechnet
automatisch den Kabelwiderstand.
8
»

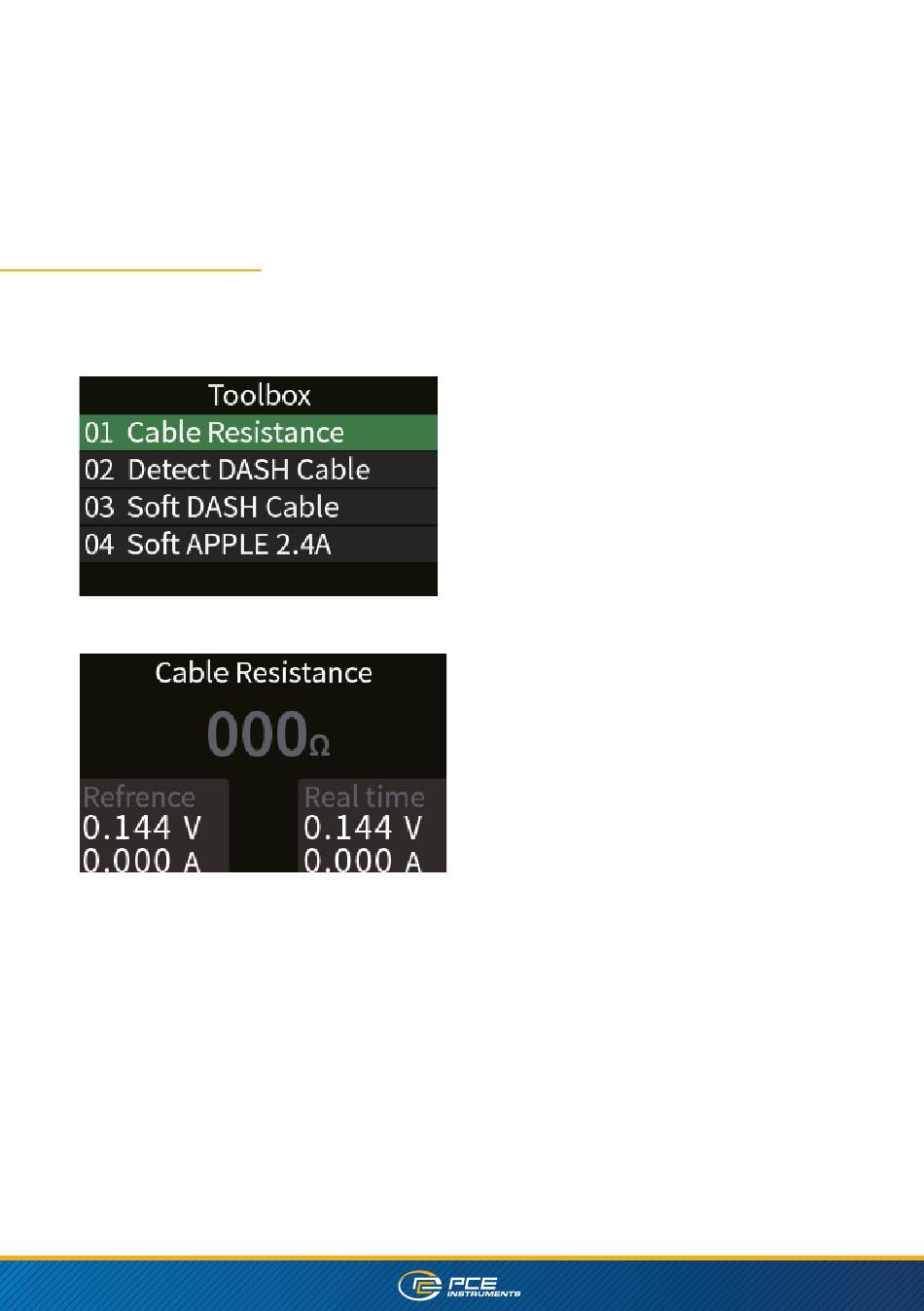

Kabelwiderstand
»
DASH-Kabel erkennen
»
Weiches DASH-Kabel
»
Weiches APPLE 2,4 A
