12 RS 232 Schnittstelle

12.1 Technische Daten:

RS-232-Anschluß zur Ausgabe der Wägedaten
ASCII Code
Baudrate 1200, 2400, 4800, 9600, 19200, 38400, 115200
8 Datenbits
Keine Parität

12.2 Pinbelegung der Waagenausgangsbuchse

Pin 2
Pin 3
Pin 5

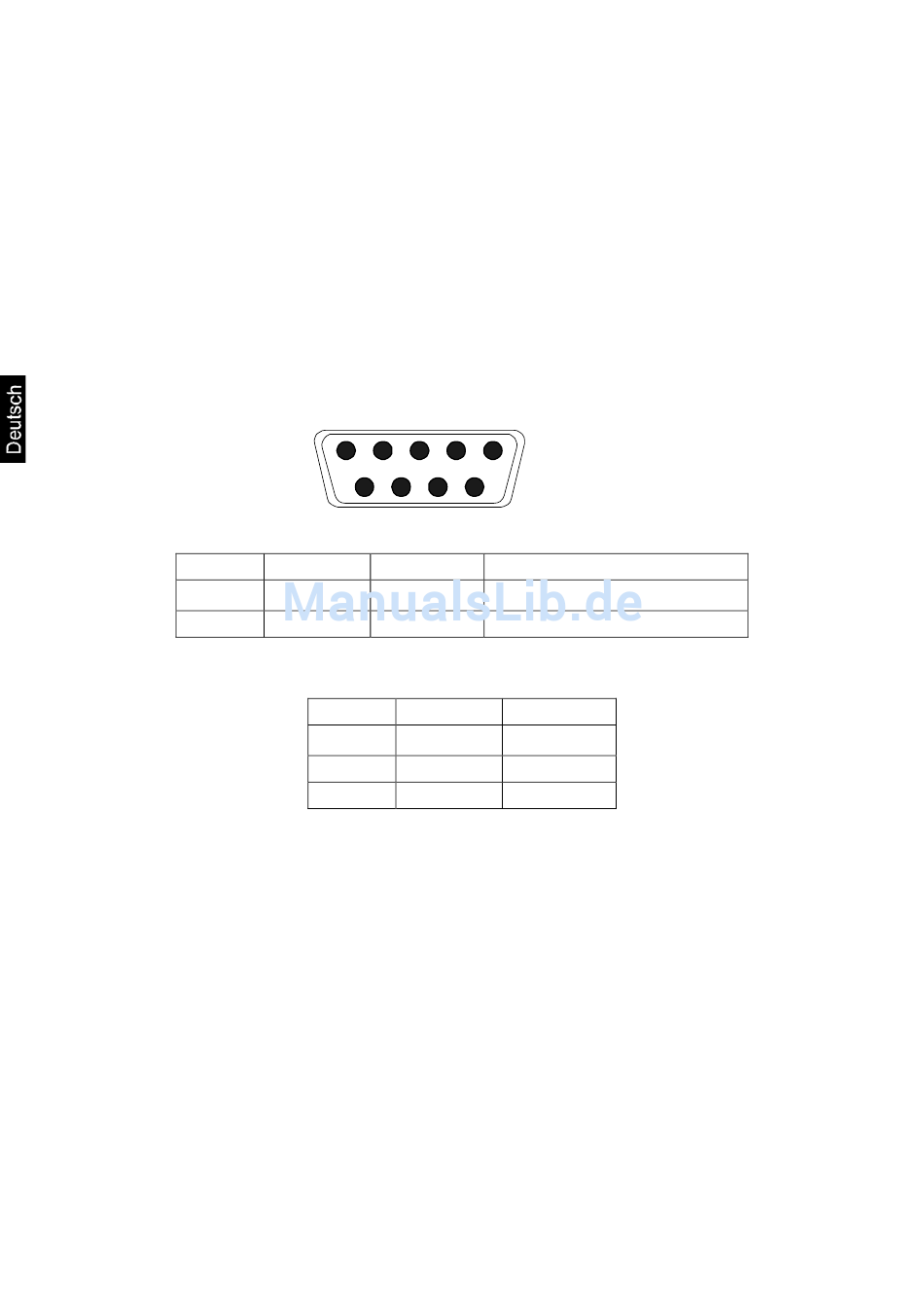

9pin D Connector:
35
２ ３ ４ ５
１
６ ７ ８ ９
RXD Input
TXD Output
―
GND
Waage
―
Pin 2
―
Pin 3
―
Pin 5
Receiving data
Transmission data
Signal ground
Computer
Pin 3
Pin 2
Pin 5
RFE-BA-d-1710
