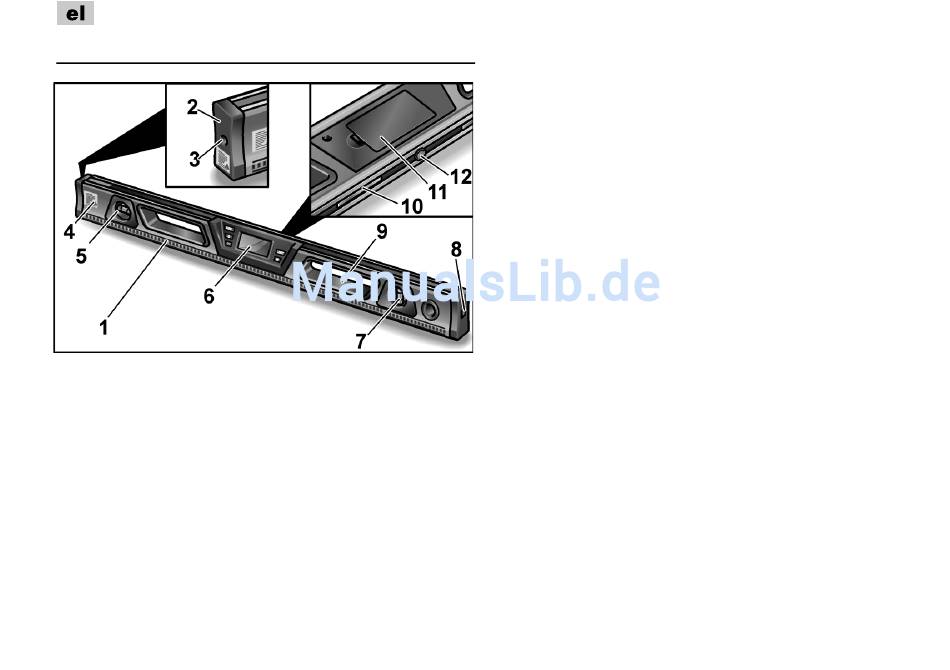

Με μια ματιά
1 Περίβλημα
2 Καπελάκι κλεισίματος
3 Παράθυρο εξόδου λέιζερ
Ακτίνα λέιζερ για την εικονική επιμήκυνση
της επιφάνειας επίθεσης.
Υπόδειξη: Η ακτίνα λέιζερ έχει μετατόπιση
30 mm ως προς την επιφάνεια επίθεσης.
4 Προειδοποιητική πινακίδα λέιζερ
5 Οριζόντια αεροστάθμη
6 Πεδίο χειρισμού
7 Κάθετη αεροστάθμη
8 Διακόπτης On/Off για λέιζερ
9 Τρύπες λαβής (για τα δάχτυλα)
(μόνο ADL 60 και ADL 120)
10 Επιφάνεια επίθεσης με μαγνήτη
11 Χώρος μπαταριών
12 Σπείρωμα ¼"
13 Προστατευτική θήκη (δεν απεικονίζεται)
FLEX ADL 30/60/120
93
