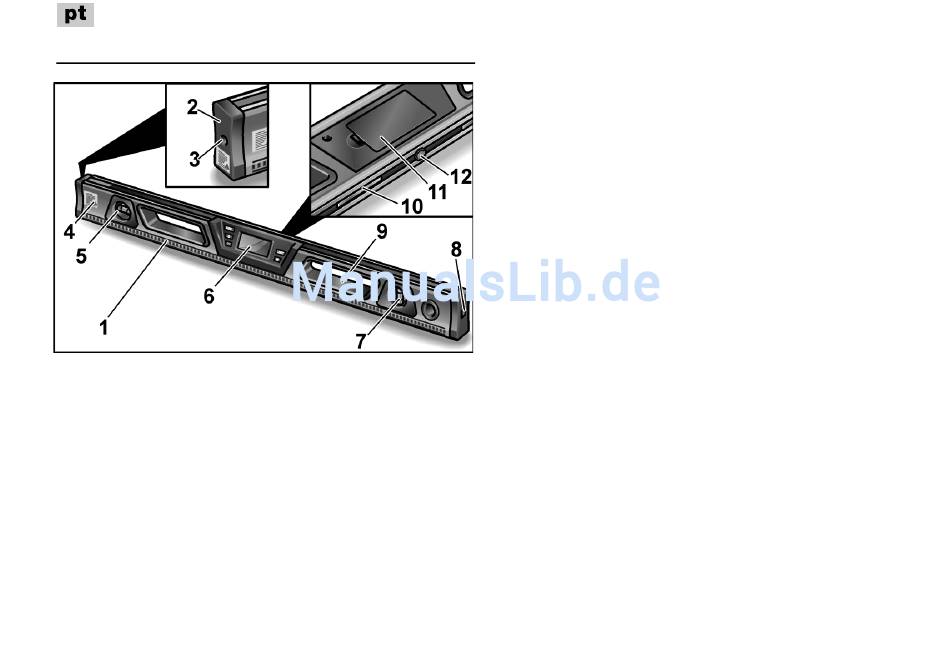

Panorâmica da máquina
1 Caixa
2 Capa de fecho
3 Janela de saída do laser
Raio laser para prolongamento virtual
da superfície de apoio.
Nota: O raio laser tem um desvio de 30 mm
em relação à superfície de apoio.
4 Placa de advertência do laser
5 Nível de bolha de ar horizontal
6 Painel de comandos
7 Nível de bolha de ar vertical
8 Interruptor de lig./deslig. do laser
9 Orifícios para pegar (só ADL 60
e ADL 120)
10 Superfície de apoio com ímanes
11 Compartimento das pilhas
12 Rosca ¼"
13 Bolsa de protecção (não ilustrada)
FLEX ADL 30/60/120
45
