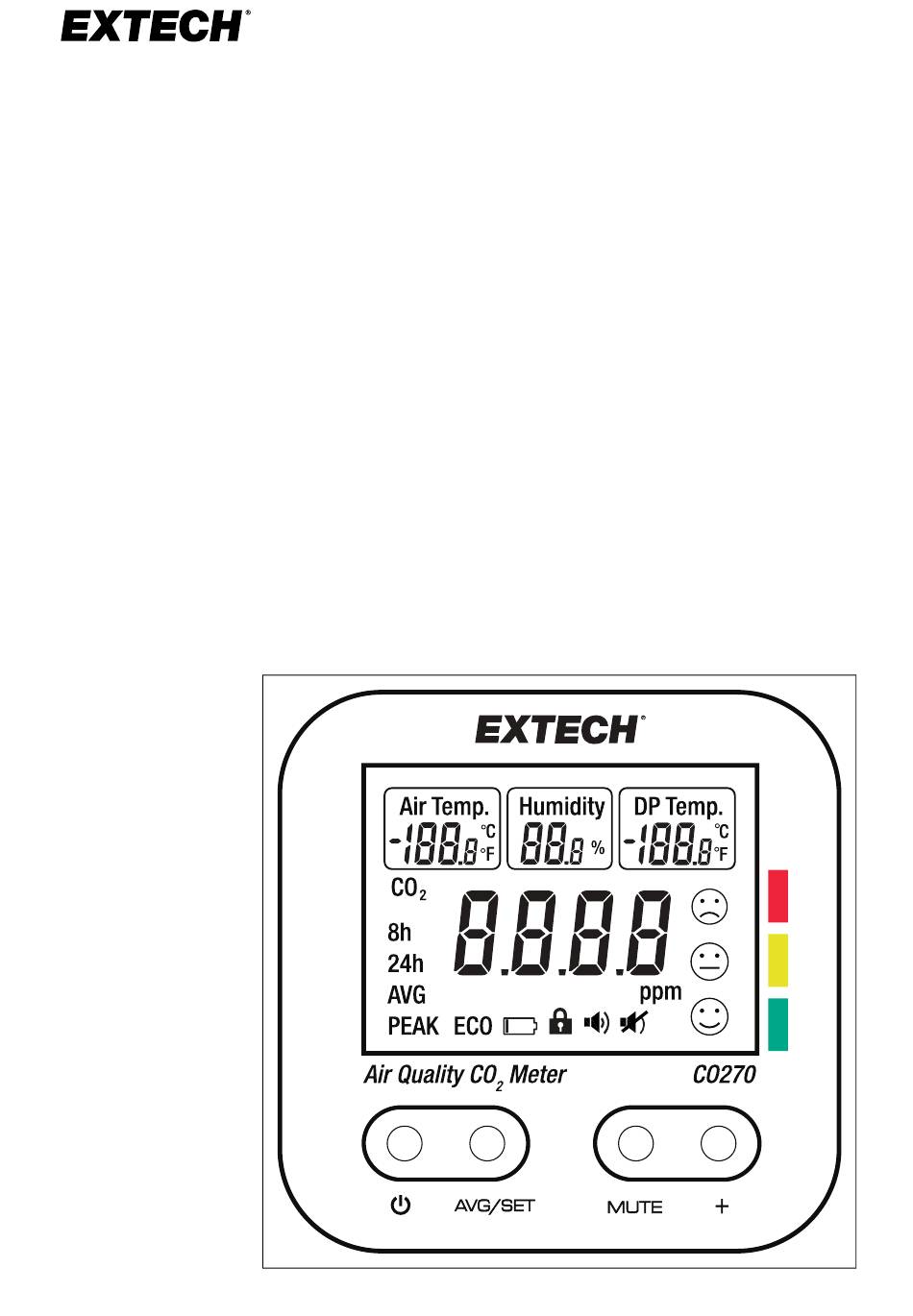

- Seite 1 Bedienungsanleitung Luftqualitäts-CO Messgerät CO270...
-
Seite 2: Einleitung
Einleitung Vielen Dank, dass Sie sich für das Luftqualitätsmessgerät Ex- tech CO270 entschieden haben. Das CO270 überwacht die CO Werte mithilfe eines NDIR-Sensors (Non-Dispersive Infrared) und verfügt über zusätzliche Sensoren für Temperatur und Feuchtigkeit. Die Taupunkttemperatur wird aus den Temperatur- und Feuchtig- keitsmesswerten berechnet. -
Seite 3: Beschreibung
Beschreibung Frontplatte 1. Display (Details siehe unten). 2. Ein-/Aus-Taste sowie Average/Set-Taste (Details siehe unten). 3. Taste Mute und Plus (+). 4. Farbcodierte CO -Konzentrationsbezeichnungen neben den zu- gehörigen Emojis. Grün steht für normale, Gelb für mittlere und Rot für hohe Konzentration. #NAS100281;... - Seite 4 Anzeige 1. Messung der Lufttemperatur. 2. Messung der relativen Luftfeuchtigkeit. 3. Berechnung der Taupunkttemperatur. 4. Kohlendioxid-Symbol. 5. CO -Messung. 6. Symbole durchschnittlicher Messmodus über 8 und über 24 Stunden und 24-Stunden-Spitzenwert-Messmodus. 7. Emoji für hohen CO -Wert (der Signalton ertönt). 8.
-
Seite 5: Bedienung
Tastatur Der Monitor verfügt über vier Steuertasten: Ein/Aus, Average/Set, Mute und Plus (+), wie unten dargestellt. In der folgenden Tabelle wird die Verwendung der Tasten beschrieben. Drücken Sie die SET- und MUTE-Tasten zusammen, um das SET und Messgerät zu entsperren (falls gesperrt). MUTE Netztaste. - Seite 6 NORMALBETRIEB Wenn der Monitor eingeschaltet wird, zeigt er die CO -Konzentrati- on, die Temperatur und die Luftfeuchtigkeit an. Legen Sie den Monitor vor der ersten Verwendung und vor der Montage an einem sonnigen Tag zwanzig (20) Minuten lang in die Nähe eines geöffneten Fensters und außer Reichweite von CO Quellen.
-
Seite 7: Setup-Modus
DURCHSCHNITTS- UND SPITZENWERTMODUS Der Monitor berechnet durchschnittliche Werte aus den Messun- gen der letzten 8 Stunden und 24 Stunden. Außerdem wird der Spitzenwert der letzten 24 Stunden aufgezeichnet. Verwenden Sie die AVG-Taste, um diese Messwerte anzuzeigen. Informationen zur Interpretation der Anzeige finden Sie im Abschnitt mit der Beschrei- bung des Displays oben. -
Seite 8: Signalton Ein/Aus (Bu)
3. Drücken Sie die SET-Taste, um auf den Parameter AL2 (P1.2) zuzugreifen. Dies ist die Alarmschwelle, die das neutrale Emoji in das stirnrunzelnde Emoji ändert. 4. Wenn der Signalton im Einrichtungsmodus aktiviert ist, ertönt ein Signalton, wenn das negative Emoji angezeigt wird. 5. - Seite 9 ABC-Kalibrierung sollte in engen, stark besiedelten öffentlichen Be- reichen, wie Krankenhäusern, nicht aktiviert werden. 1. Verwenden Sie die Taste +, um die ABC-Kalibrierung zu aktivie- ren (ABC ist standardmäßig deaktiviert). 2. Drücken Sie SET, um zum nächsten Parameter zu gelangen. ECONOMY-MODUS EIN/AUS (ECo) Im Normalmodus aktualisiert der Monitor die Anzeige alle zehn (10) Sekunden.
-
Seite 10: Wartung
• Führen Sie die Kalibrierung in einem gut belüfteten Bereich im Freien mit frischer Luft und sonnigem Himmel durch, wo die -Konzentration etwa 400 ppm beträgt. • Führen Sie die Kalibrierung nicht an Regentagen oder bei sehr hoher Luftfeuchtigkeit durch. •... -
Seite 11: Technische Daten
Technische Daten Messspezifikationen Bereich: 0–9999 ppm; Auflösung: 1 ppm Genauigkeit: ± (50 ppm + 3 % des Messwerts) von 400 bis 5000 ppm 10 % des Messwerts von 5001 bis 9999 ppm < 400 ppm (nicht spezifiziert) Lufttemperatur Bereich: 0 bis 50℃ (32 bis 122℉); Auflösung: 0.1° Genauigkeit: ±... - Seite 12 IP-Schutzart IP30 Netzteil Drei (3) AAA-Batterien Batterielebens- 1 Jahr im ECO-Modus; 6 Monate im normalen Modus dauer Leistungsauf- 40 µA (ECO-Modus); 70 µA (normaler Modus) nahme Betriebstempe- 0 bis 50 ℃ (32 bis 122 ℉) ratur Lagertemperatur -20 bis 50℃ (-4 bis 122℉) Luftfeuchtigkeit <...
-
Seite 13: Kundendienst
Rücksendungen (RMA): https://customer.flir.com/Home Garantie Teledyne FLIR garantiert zwei Jahre lang ab Lieferdatum, dass die- ses Gerät der Marke Extech frei von Material- und Verarbeitungs- mängeln ist. Den vollständigen Garantietext finden sie auf der Support-Website unter dem untenstehenden Link. https://www.flir.com/support-center/warranty/ #NAS100281; r. AB/106461/106468; de-DE... - Seite 14 #NAS100281; r. AB/106461/106468; de-DE...
