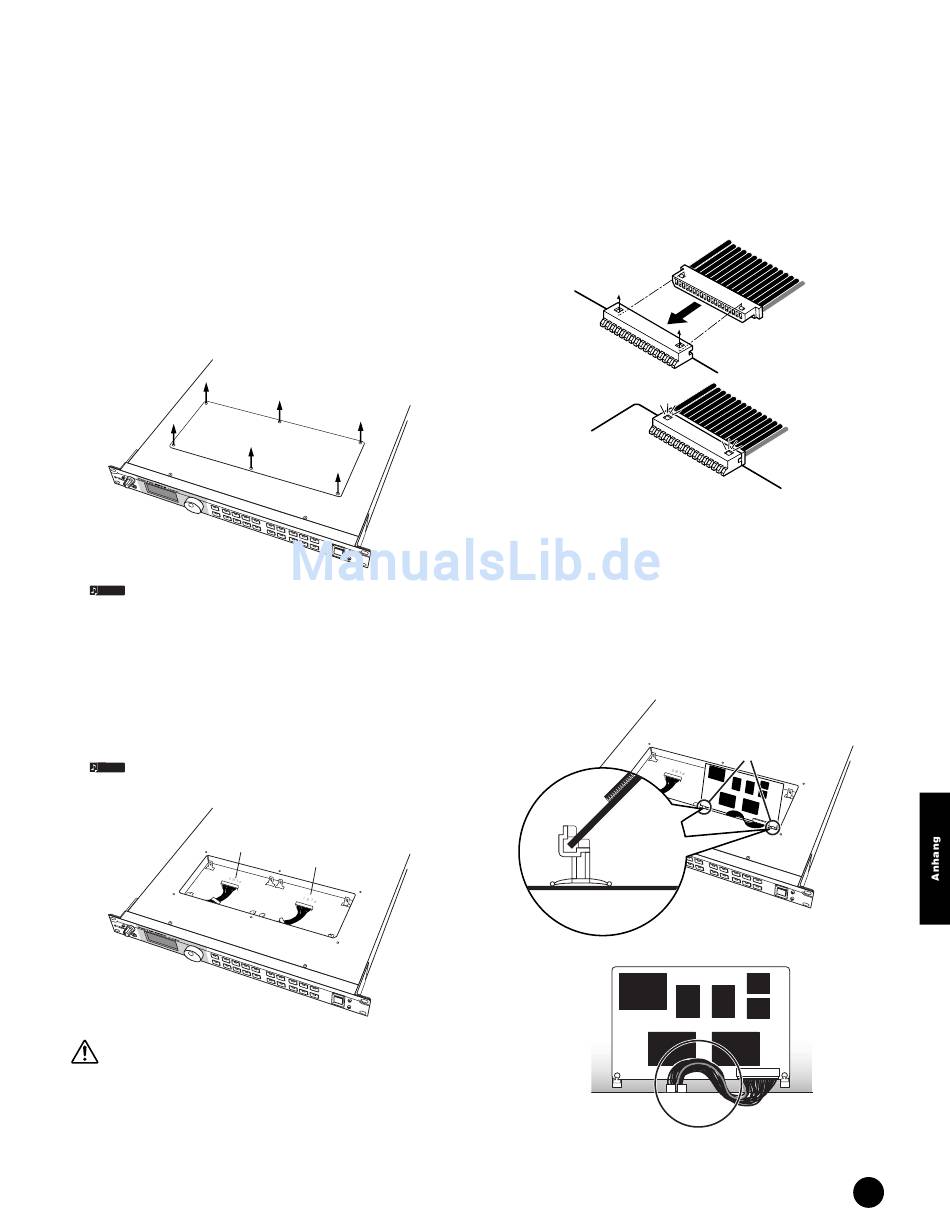

Installieren des Plug-In-
Boards
1
Schalten Sie den MOTIF-RACK aus, und ziehen Sie
das Netzkabel ab. Falls der MOTIF-RACK an andere
externe Geräte angeschlossen ist, ziehen Sie auch
diese Geräte ab.
2
Jetzt sollten Sie Zugriff auf die Vorderseite des Geräts
haben. Entfernen Sie die Schrauben (sechs
Flachkopfschrauben) von der Abdeckung für das Plug-
In-Board auf der oberen Seite mit Hilfe einer Münze
oder mit einem Kreuzschlitzschraubendreher.
Bewahren Sie die sechs Schrauben, die Sie eben
HINWEIS
entfernt haben, an sicherer Stelle auf. Sie brauchen
sie, wenn Sie die Abdeckung des Plug-In-Boards
wieder an dem Gerät befestigen müssen.
3
Entfernen Sie die Abdeckung des Plug-In-Boards.
Sie sehen die Platine des Plug-In-Boards. Hier können
zwei Plug-In-Boards eingebaut werden: Rechts PLG1
und links PLG2.
Das Multi-Part Plug-In-Board (PLG100-XG) kann
HINWEIS
nur in PLG2 installiert werden.
PLG2
Während der gesamten Installation des optionalen Plug-
In-Boards (von dem Moment an, wo Sie die Abdeckung
entfernen, bis Sie diese wieder fest verschlossen haben)
darf keinesfalls das Netzkabel angeschlossen sein.
PLG1
4
Nehmen Sie das Plug-In-Board aus der antistatischen
Verpackung. Bei der Installation des Boards muss die
Seite mit dem Stecker und den ICs oben liegen.
5
Stecken Sie den Kabelstecker vorsichtig in den Stecker
des Plug-In-Boards, bis die beiden Kerben am
Kabelstecker in die Steckplätze auf der Platine
einrasten, wie in der Abbildung gezeigt.
6
Installieren Sie das Plug-In-Board auf der Platine, wie
in den folgenden Schritten beschrieben.
6-
1
Setzen Sie eine Seite des Plug-In-Boards
(die Seite mit dem Steckverbinder)wie in der
Abbildung gezeigt in die Haken 1 und achten
Sie dabei darauf, dass sich das Kabel über dem
Board befindet.
Haken 1
Installieren eines optionalen Plug-In-Boards
Haken 1
83
