Anschlüsse
Anschließen externer
Audiogeräte
Da der MOTIF-RACK über keine integrierten
Lautsprecher verfügt, müssen Sie ein externes
Audiosystem oder Stereo-Kopfhörer anschließen, um ihn
hören zu können. Sie können jedoch auch einfach einen
Stereokopfhörer anschließen.

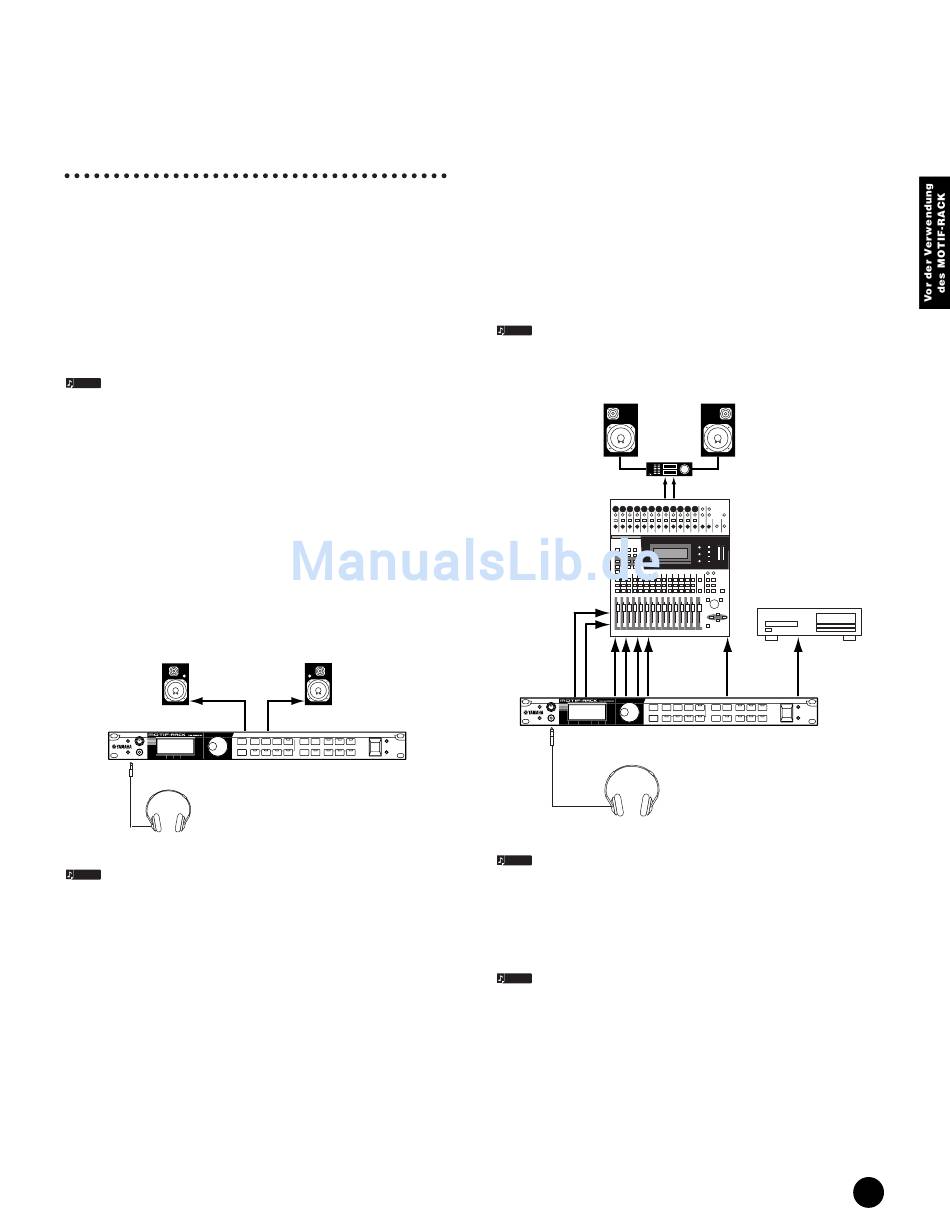

Wie in den folgenden Abbildungen dargestellt, gibt es
mehrere Methoden zum Anschluss an externe
Audiogeräte. Die folgenden Abbildungen zeigen
verschiedene Anschlussbeispiele. Verwenden Sie die
Lösung, die Ihrem geplanten Setup am nächsten kommt.
Um mit dem MOTIF-RACK zu arbeiten, benötigen Sie
HINWEIS
außerdem einen geeigneten MIDI-Controller (wie
beispielsweise ein Keyboard) oder ein anderes MIDI-
Gerät (wie beispielsweise einen Sequencer oder
Computer). Weiteres zu MIDI-Anschlüssen finden Sie
im nächsten Abschnitt.
Anschließen von Aktivboxen
Ein Paar Aktivboxen ist mit seinen eigenen Balance- und
Effekteinstellungen ideal für die Wiedergabe des
Klangreichtums Ihres Instruments.
Schließen Sie die Aktivboxen an die Buchsen OUTPUT
L/MONO und R auf der Rückseite des Geräts an.
Aktivbox (links)
INPUT
OUTPUT L /MONO
PHONES
MOTIF-RACK
Kopfhörer
Wenn Sie nur einen Aktivlautsprecher verwenden,
HINWEIS
schließen Sie diesen an die Buchse OUTPUT L/MONO
auf der Rückseite an.
Aktivbox (rechts)
INPUT
OUTPUT R
Anschließen an ein Mischpult
Neben den Buchsen OUTPUT (L/MONO und R) gibt es
weitere Audioausgänge. Verbinden Sie diese Ausgänge
mit einem Mischpult, um im Multi-Modus die
Audiosignale von bis zu sechs Parts separat kontrollieren
zu können (Seite 31). Das Output Routing (den
Ausgangssignalweg) für jeden Part legen Sie im Multi
Edit-Mode fest (Ref.-Nr. 96).
Falls das Mischpult bzw. das Audiogerät über digitale
Eingänge verfügt, empfehlen wir die Verwendung des
DIGITAL OUTPUT-Ausgangs (koaxial) oder des
OPTICAL OUTPUT-Ausgangs. Auf diese Weise wird ein
vollständig rausch- und verzerrungsfreies Ausgangssignal
des Sounds sichergestellt.
Bei Verwendung von DIGITAL OUTPUT/OPTICAL
HINWEIS
OUTPUT können Sie die Performance des MOTIF-
RACK in außergewöhnlich hoher Qualität auf externe
Medien (z. B. MD-Recorder) aufnehmen.
Lautspre-
cher
Verstärker
L
OUTPUT L
Mixer
OUTPUT L /
ASSIGNABLE
R
MONO
OUTPUT
MOTIF-RACK
PHONES
Kopfhörer
Das Anschließen von Kopfhörern hat auf die
HINWEIS
Audioausgänge OUTPUT (L/MONO und R) keinen
Einfluss. Sie können über Kopfhörer den gleichen Sound
wie an den Buchsen OUTPUT abhören. Das
gleichzeitige Abhören eines Sounds über ASSIGNABLE
OUTPUT 1 bis 4 und mit Kopfhörern ist dagegen nicht
möglich.
Die Systemeffekte und Master-Equalizer-Einstellungen
HINWEIS
werden nicht auf die über die Buchsen ASSIGNABLE
OUTPUT 1-4 ausgegebenen Signale angewendet.
R
R
Externer Recorder
DIGITAL
OPTICAL
OUTPUT
OUTPUT
Aufbau
