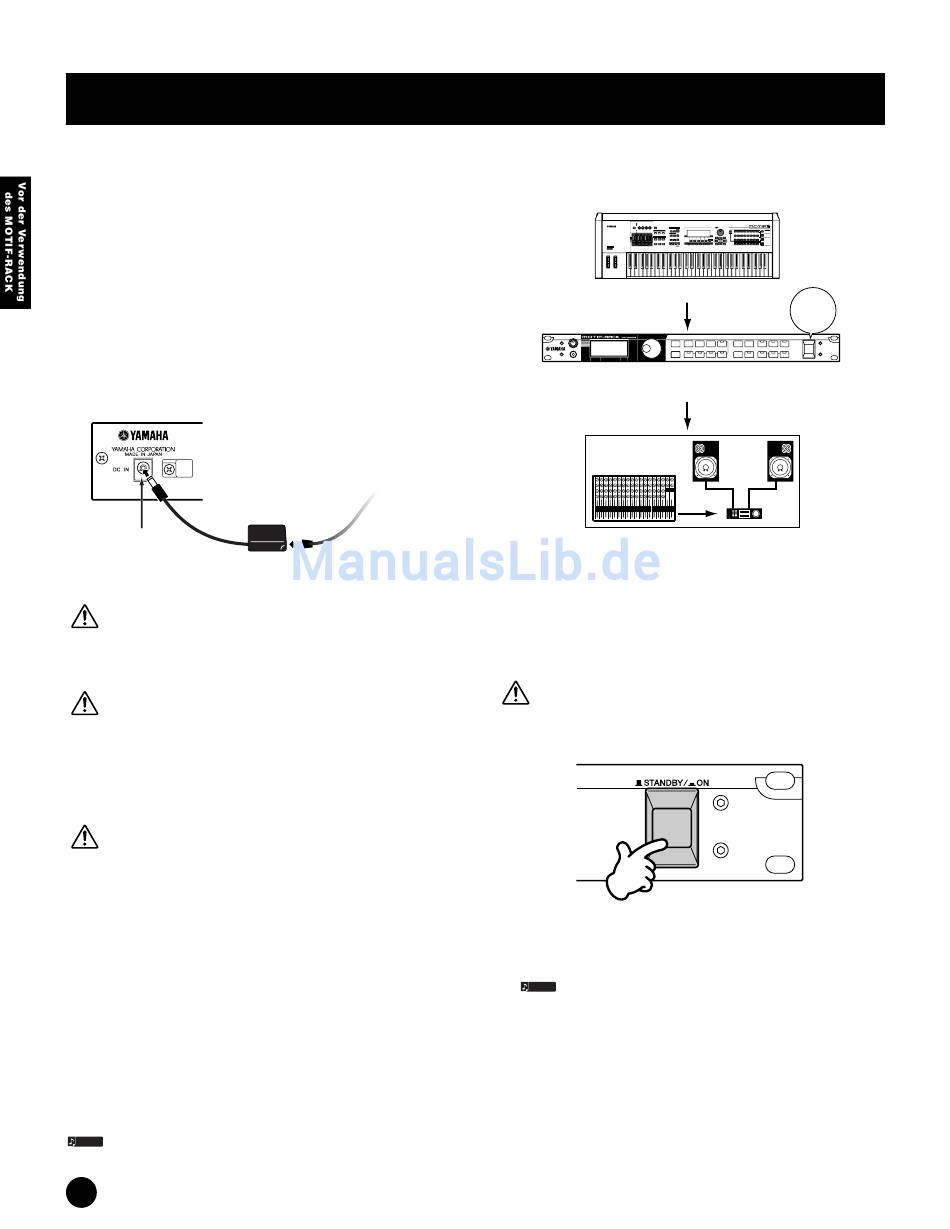

Stromversorgung
Stellen Sie sicher, dass sich der Schalter [STANDBY/ON]
des MOTIF-RACK in der Stellung STANDBY (OFF)
befindet.
1
Schließen Sie ein Ende des Netzkabels an den PA-300
an.
2
Verbinden Sie den Gleichstromstecker PA-300 mit dem
DC IN-Terminal des MOTIF-RACK an der Rückseite
des Instrumentes.
3
Schließen Sie das andere Ende (normaler Netzstecker)
an die nächstgelegene Netzsteckdose an.
Rückseite
MODEL MOTIF-RACK
AC POWER ADAPTOR:
YAMAHA PA-300
16V
2
DC IN
Verwenden Sie ausschließlich den mit dem MOTIF-
RACK gelieferten Netzadapter oder ein von Yamaha
zugelassenes gleichwertiges Gerät. Bei Benutzung eines
ungeeigneten Adapters setzen Sie sich der Gefahr von
Feuer und Stromschlägen aus!
Vergewissern Sie sich, dass Ihr MOTIF-RACK für die
Wechselspannung geeignet ist, die in dem Gebiet zur
Verfügung steht, in dem Sie das Instrument verwenden
möchten (siehe Eintrag auf der Rückseite des
Instruments). Wenn Sie das Gerät an eine falsche
Versorgungsspannung anschließen, kann dies zu einer
erheblichen Beschädigung der Schaltungen und im
Extremfall zu Stromschlägen führen!
Auch wenn sich der Schalter in der Position STANDBY
befindet, verbraucht das Gerät geringfügig Strom. Wenn
Sie den MOTIF-RACK längere Zeit nicht verwenden,
sollten Sie den Netzadapter immer aus der
Wandsteckdose ziehen.
Einschaltvorgang
Nachdem Sie alle notwendigen Verbindungen (Seite 15)
zwischen MOTIF-RACK und sonstigen Geräten
hergestellt haben, stellen Sie sicher, dass alle
Lautstärkeeinstellungen auf Null stehen, schalten Sie
dann alle Geräte Ihrer Anlage in der Reihenfolge MIDI-
Master (Sender), MIDI-Slaves (Empfänger), dann
Audiogeräte (Mixer, Verstärker, Lautsprecher usw.) ein.
So erreichen Sie einen fehlerfreien Signalfluss vom ersten
bis zum letzten Gerät (zuerst MIDI, dann Audio).
Wenn Sie Ihr Setup ausschalten, drehen Sie zuerst die
HINWEIS
Lautstärken der einzelnen Audiogeräte herunter.
14
Aufbau
Aufbau
Zur Netzsteckdose
PA-300
Netzkabel
1
Schalten Sie dann erst die Geräte in umgekehrter
Reifenfolge aus (zuerst die Audiogeräte, dann die MIDI-
Geräte).
MIDI-Master (sendendes Gerät)
MOTIF-RACK als MIDI-Slave
(empfangendes MIDI-Gerät)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
L
R
Audiogeräte
(Mixer zuerst, dann Verstärker)
Einschalten des
MOTIF-RACK
Bevor Sie Ihr MOTIF-RACK ein- oder ausschalten,
regeln Sie Lautstärke aller angeschlossenen Audiogeräte
herunter.
1
Drücken Sie den Schalter [STANDBY/ON].
Nach kurzer Zeit sehen Sie im LCD das
Standarddisplay (wird im Utility-Modus mit dem
Parameter Power On Mode Display festgelegt).
Falls das LC-Display schwer zu lesen ist, sollten Sie
HINWEIS
möglicherweise den Kontrast des Displays
korrigieren. Halten Sie dazu die [UTILITY]-Taste
gedrückt und drehen Sie gleichzeitig am Datenrad.
2
Erhöhen Sie die Lautstärke des Audiosystems auf
einen geeigneten Pegel.
3
Drehen Sie den [VOLUME]-Regler am MOTIF-RACK
im Uhrzeigersinn, um eine geeignete Lautstärke
einzustellen.
MUSIC PRODUCTION SYNTHESIZER
Integrated Sampling Sequencer
Modular Synthesis Plug-in System
Real-time External Control Sur face
POWER
ON!!
