3 Produktbeschreibung

Bei Betrieb:
11. Dokument am Einsatzort verfügbar halten.
12. Sicherheitshinweise beachten.
13. Das Produkt gemäß diesem Dokument bedienen.
14. Das Produkt entsprechend der Leistungsdaten betreiben.
15. Druckstöße verhindern.
16. Die einwandfreie Funktion des Rohrleitungssystems regel-
mäßig überprüfen.
17. Das Produkt ordnungsgemäß instand halten.
18. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
19. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
3 Produktbeschreibung

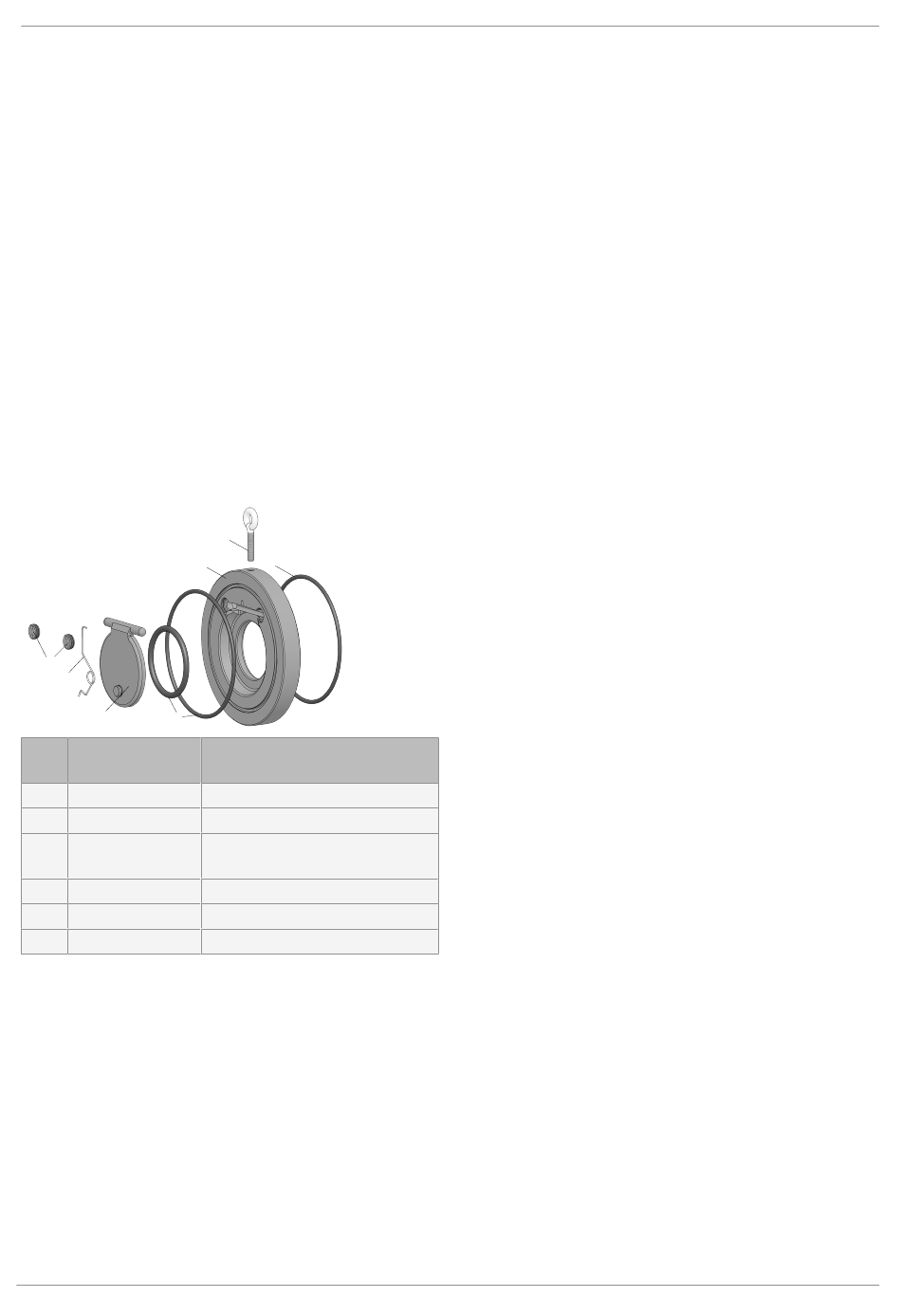

3.1 Aufbau

5
4
3
2
Posi- Benennung
tion
1 Gehäuse
2 Scheibe
3 Dichtung (O-Ring) NBR, EPDM, FKM, PTFE (umman-
4 Feder
5 Schrauben
6 Ringschraube

3.2 Beschreibung

Bei GEMÜ RSK handelt es sich um eine Rückschlagklappe aus
Kunststoff mit integrierter Flanschdichtung. Klappenkörper,
Scheibe und Dichtung sind in verschiedenen Materialien ver-
fügbar.
Beim Einbau wird die GEMÜ RSK zwischen zwei Flansche ein-
geklemmt. Die Zentrierung erfolgt durch den Gehäuse-Außen-
durchmesser

3.3 Funktion

Das Produkt dient zum Transport von flüssigen und gasförmi-
gen Fluiden. Für Feststoffe ist das Produkt nicht geeignet.
GEMÜ RSK
6
3
1
Werkstoffe
PVC-U grau, PP, PVDF
PVC-U grau, PP, PVDF
telt)
1.4571, Hastelloy
PVC-U grau, PP, PVDF
1.4571
Durch die Fluidströmung wird die Scheibe 2 der Rückschlag-
klappe geöffnet. Rückschlagklappen benötigen deshalb einen
geringen Öffnungsdruck. Die daraus entstehende Öffnungs-
kraft lenkt die Rückschlagklappe gegen die Feder 4 und die
Gewichtskraft der Scheibe 2 aus, sodass das Medium freige-
geben wird. Bei Ausbleiben (z.B. Pumpenausfall) oder Rück-
fluss des Mediums schließt die Armatur selbstständig.
Um eventuell höhere Durchflüsse zu erreichen, werden soge-
nannte „Austrittshilfen" angeboten, die einen größeren Öff-
nungswinkel der Klappe ermöglichen. Übersteigt der Aus-
gangsdruck den Eingangsdruck, schließt die Rückschlagklap-
pe und dichtet durch den O-Ring gegen das Medium ab. Über
den O-Ring wird die Armatur nach außen hin abgedichtet. Es
wird daher empfohlen, Bundbuchsen mit glatten Dichtflächen
zu verwenden.
