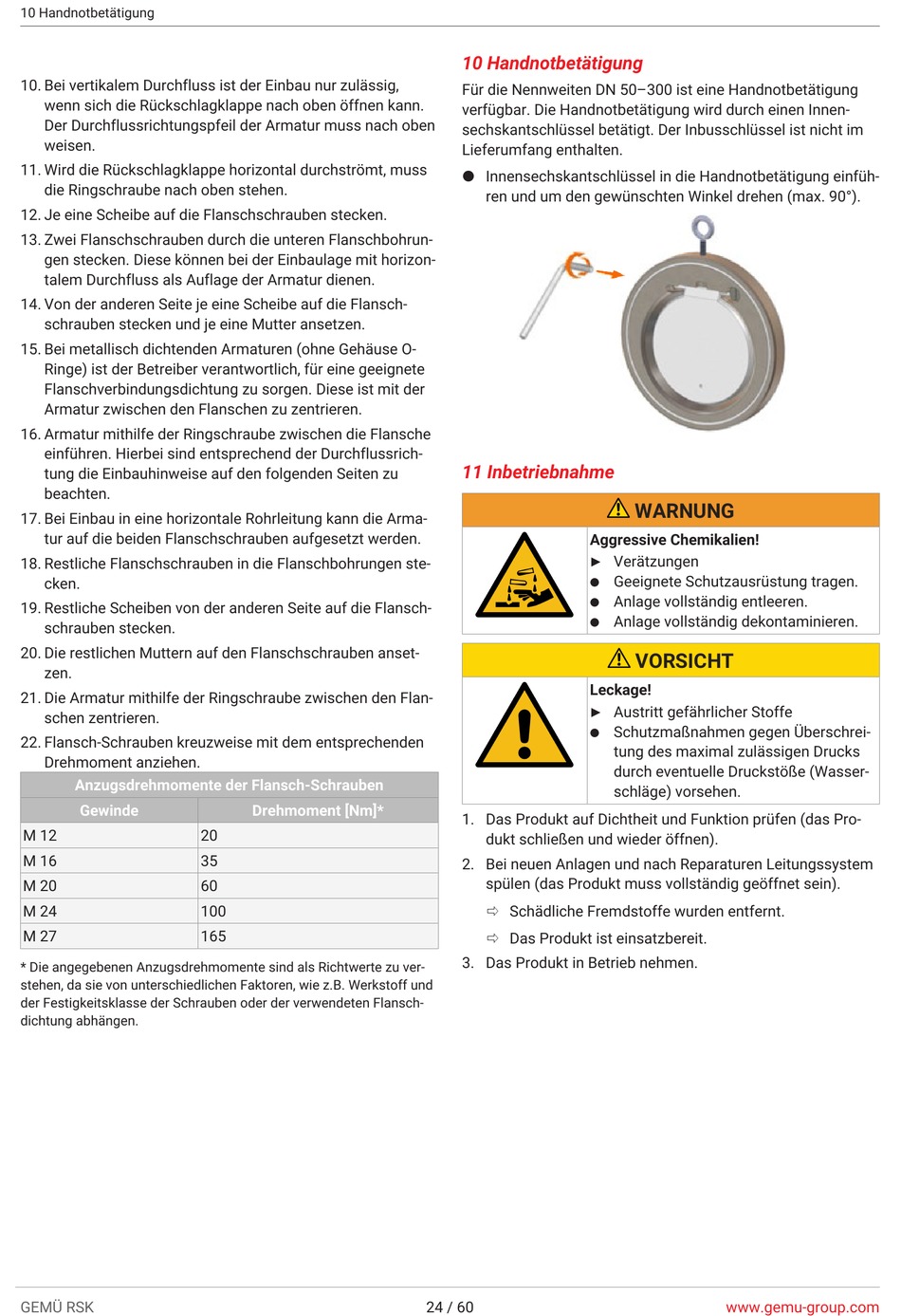

10 Handnotbetätigung
10. Bei vertikalem Durchfluss ist der Einbau nur zulässig,
wenn sich die Rückschlagklappe nach oben öffnen kann.
Der Durchflussrichtungspfeil der Armatur muss nach oben
weisen.
11. Wird die Rückschlagklappe horizontal durchströmt, muss
die Ringschraube nach oben stehen.
12. Je eine Scheibe auf die Flanschschrauben stecken.
13. Zwei Flanschschrauben durch die unteren Flanschbohrun-
gen stecken. Diese können bei der Einbaulage mit horizon-
talem Durchfluss als Auflage der Armatur dienen.
14. Von der anderen Seite je eine Scheibe auf die Flansch-
schrauben stecken und je eine Mutter ansetzen.
15. Bei metallisch dichtenden Armaturen (ohne Gehäuse O-
Ringe) ist der Betreiber verantwortlich, für eine geeignete
Flanschverbindungsdichtung zu sorgen. Diese ist mit der
Armatur zwischen den Flanschen zu zentrieren.
16. Armatur mithilfe der Ringschraube zwischen die Flansche
einführen. Hierbei sind entsprechend der Durchflussrich-
tung die Einbauhinweise auf den folgenden Seiten zu
beachten.
17. Bei Einbau in eine horizontale Rohrleitung kann die Arma-
tur auf die beiden Flanschschrauben aufgesetzt werden.
18. Restliche Flanschschrauben in die Flanschbohrungen ste-
cken.
19. Restliche Scheiben von der anderen Seite auf die Flansch-
schrauben stecken.
20. Die restlichen Muttern auf den Flanschschrauben anset-
zen.
21. Die Armatur mithilfe der Ringschraube zwischen den Flan-
schen zentrieren.
22. Flansch-Schrauben kreuzweise mit dem entsprechenden
Drehmoment anziehen.
Anzugsdrehmomente der Flansch-Schrauben
Gewinde
M 12
M 16
M 20
M 24
M 27
* Die angegebenen Anzugsdrehmomente sind als Richtwerte zu ver-
stehen, da sie von unterschiedlichen Faktoren, wie z.B. Werkstoff und
der Festigkeitsklasse der Schrauben oder der verwendeten Flansch-
dichtung abhängen.
GEMÜ RSK
Drehmoment [Nm]*
20
35
60
100
165
10 Handnotbetätigung
Für die Nennweiten DN 50–300 ist eine Handnotbetätigung
verfügbar. Die Handnotbetätigung wird durch einen Innen-
sechskantschlüssel betätigt. Der Inbusschlüssel ist nicht im
Lieferumfang enthalten.
● Innensechskantschlüssel in die Handnotbetätigung einfüh-
ren und um den gewünschten Winkel drehen (max. 90°).
11 Inbetriebnahme
Aggressive Chemikalien!
▶ Verätzungen
●
●
●
Leckage!
▶ Austritt gefährlicher Stoffe
●
1. Das Produkt auf Dichtheit und Funktion prüfen (das Pro-
dukt schließen und wieder öffnen).
2. Bei neuen Anlagen und nach Reparaturen Leitungssystem
spülen (das Produkt muss vollständig geöffnet sein).
ð Schädliche Fremdstoffe wurden entfernt.
ð Das Produkt ist einsatzbereit.
3. Das Produkt in Betrieb nehmen.
24 / 60
WARNUNG
Geeignete Schutzausrüstung tragen.
Anlage vollständig entleeren.
Anlage vollständig dekontaminieren.
VORSICHT
Schutzmaßnahmen gegen Überschrei-
tung des maximal zulässigen Drucks
durch eventuelle Druckstöße (Wasser-
schläge) vorsehen.
