4.6 Installation der pH-/ORP-Sensoren

Bei der Erstinstallation müssen die Sensoren an das Gerät angeschlossen und
es muss eine Standardkalibrierung der beiden Sensoren durchgeführt werden.
Siehe Abschnitte 6.2 und 6.3.

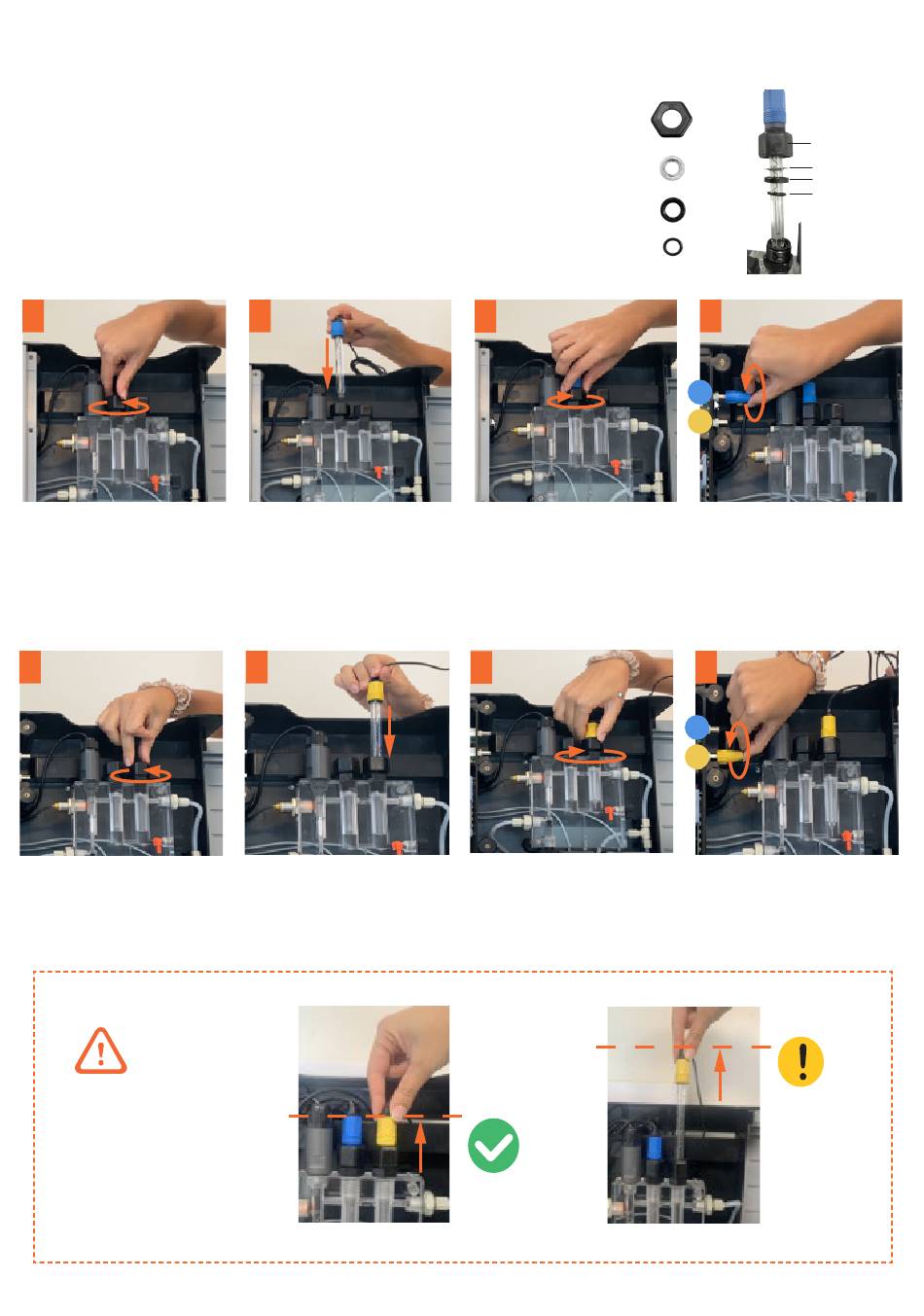

pH-Sensor
1
Schrauben Sie die Mutter des
Anschlussstücks ab.
ORP-Sensor
1
Schrauben Sie die Mutter des
Anschlussstücks ab.
Achtung!
Prüfen Sie am Ende der Installation,
ob der Sensor sicher befestigt ist
und sich nicht mit zwei Fingern
entfernen lässt, andernfalls erhöhen
Sie das Anzugsdrehmoment am
Anschlussstück.
2
Setzen Sie den pH-Sensor
(blau) in die linke Aufnahme des
Sondenhalters ein.
2
Setzen Sie den ORP-Sensor
(gelb) in die rechte Aufnahme des
Sondenhalters ein.
A
B
C
D
3
Ziehen Sie die Mutter des An-
schlussstücks an, bis sie fest ange-
zogen ist. Achten Sie darauf, dass
sich das Kabel beim Einschrauben
des Sensors nicht dreht.
3
Ziehen Sie die Mutter des An-
schlussstücks an, bis sie fest ange-
zogen ist. Achten Sie darauf, dass
sich das Kabel beim Einschrauben
des Sensors nicht dreht.
Korrektes Anzugs-
drehmoment.
Kann nicht entnom-
men werden.
26
Komponenten der Mutter
4
1
2
Schließen Sie den Sensor an den
pH-Driver (Position 1)
4
1
2
Schließen Sie den Sensor an den
ORP-Driver (Position 2)
Falsches Anzugs-
drehmoment.
Kann entnommen
werden.
A
B
C
D
an.
an.
