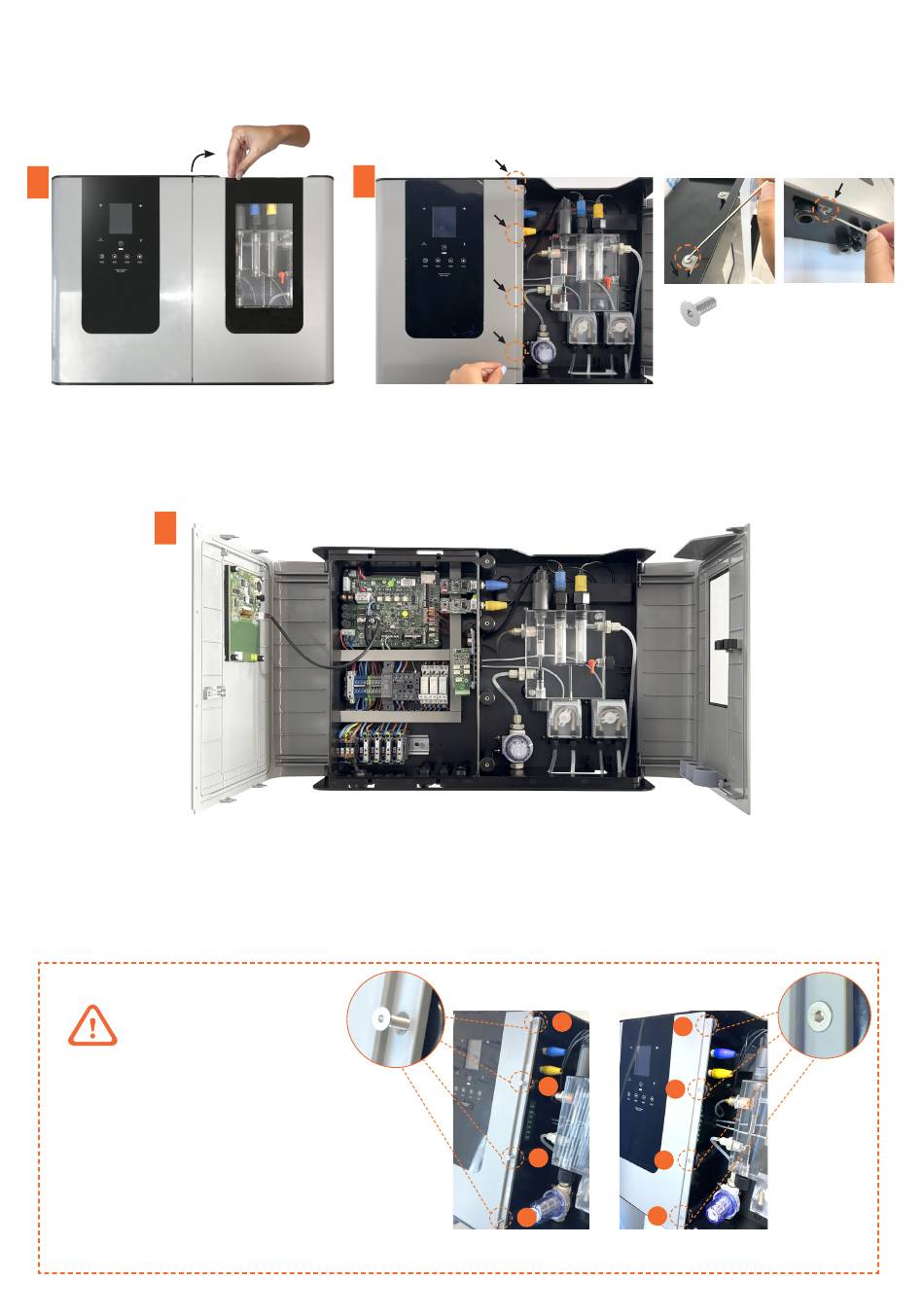

2.2 Zugang zu den Bereichen der Steuertafel

Öffnen
1
Um Zugang zum Bereich der Sensoren und
Steuerungskomponenten zu erhalten, müssen
Sie die Steuertafel durch Ziehen an der oberen
Kante der rechten Tür von Hand öffnen.
3
Achtung!
Schließen des Gerätes
Um das Gerät zu schließen, müssen Sie die Schrauben
auf der linken Vorderseite der Steuertafel wieder in ihre
Positionen einsetzen, angefangen bei Position 1 und bis
zu Position 4.
Sie sollten dann in der gleichen Reihenfolge einge-
schraubt werden.
Zum Schluss müssen die Schrauben an der Ober- und
Unterseite der Steuertafel eingeschraubt werden.
2
Um Zugang zu den elektrischen Verbindungen zu erhalten, müssen Sie die linke Tür der
Steuertafel öffnen, indem Sie die 4 vorderen Schrauben, die 2 oberen Schrauben und die 2
unteren Schrauben mit einem 2,5er Inbusschlüssel lösen.
Die Installation muss dem Bediener einen einfachen Zugriff auf die verschiedenen Elemente der
Steuertafel ermöglichen.
Vorne
1
2
3
4
14
Oben Unten
Edelstahl-Senkschraube
8x
4x10 mit Innensechskant
DIN 7991
1
2
3
4
