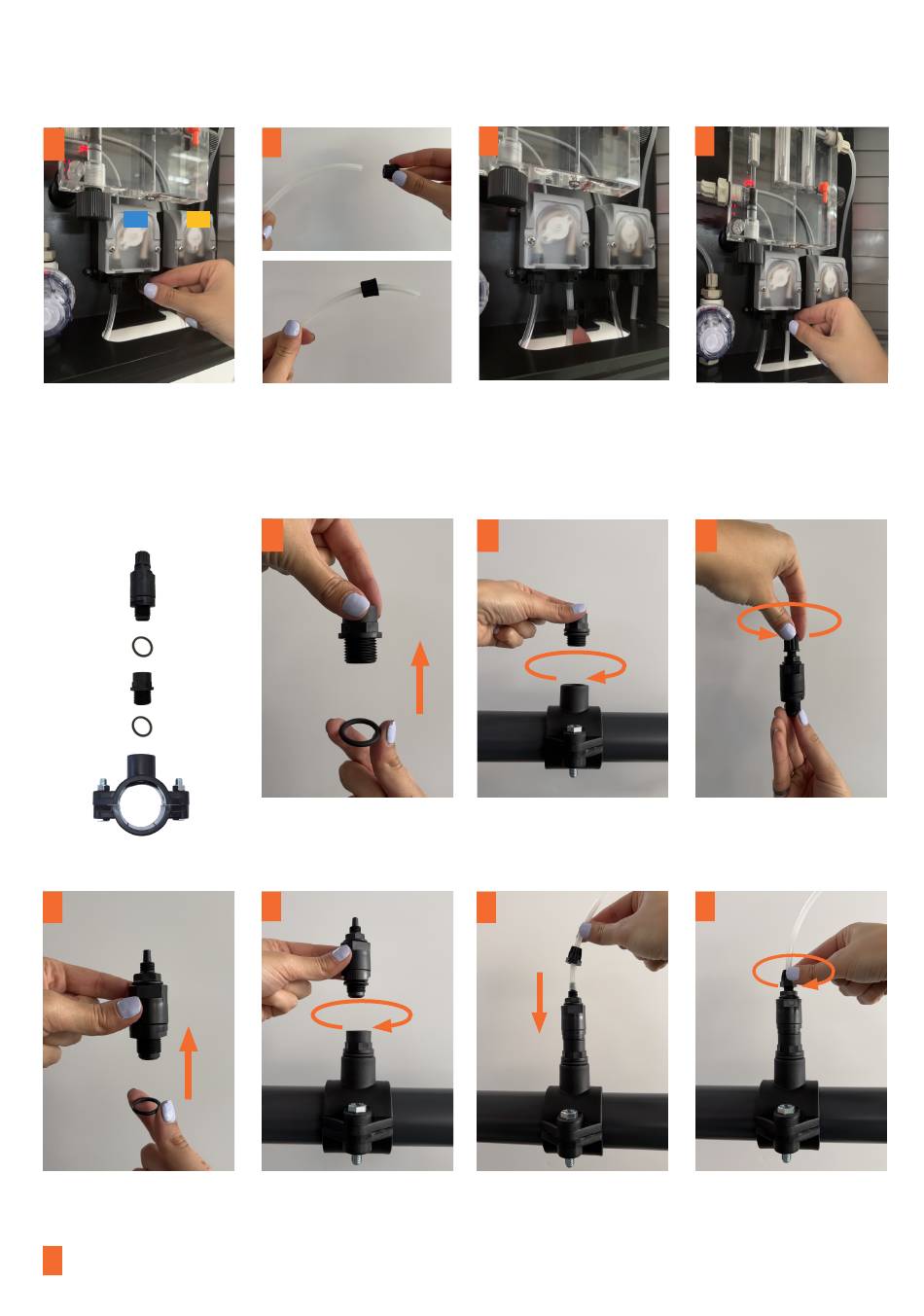

4.5 Installation des Injektionspunkts

Anschluss an peristaltische Pumpen

1
pH
ORP
Schrauben Sie den Anschluss
vom Auslass (Förderseite) der pH-
Peristaltikpumpe (linke Pumpe) ab.

Anschluss an die Injektionspunkte

Injektorkomponenten
A
B
C
D
E
6 4
Setzen Sie den Dichtungsring auf
das Gewinde des Injektors.
Wiederholen Sie die Schritte, um die Cl2-Pumpe mit ihrem Injektionspunkt zu verbinden.
8
2
Stecken Sie den Anschluss auf
das starre weiße Rohr (PE6X4).
1
Setzen Sie den Dichtungsring auf
das Gewinde des Adapters.
5
Schrauben Sie den Injektor in den
zuvor montierten Adapter.
3
Schieben Sie das starre Rohr in
den Auslass der Pumpe.
2
Schrauben Sie den Adapter in die
Schelle.
6 6
Stecken Sie das starre Rohr mit
Anschluss in den Injektor.
25
4
Schrauben Sie den Anschluss
wieder fest.
3
Schrauben Sie den Anschluss vom
Injektor ab.
7
Schrauben Sie den Anschluss fest
und prüfen Sie den festen Sitz.
