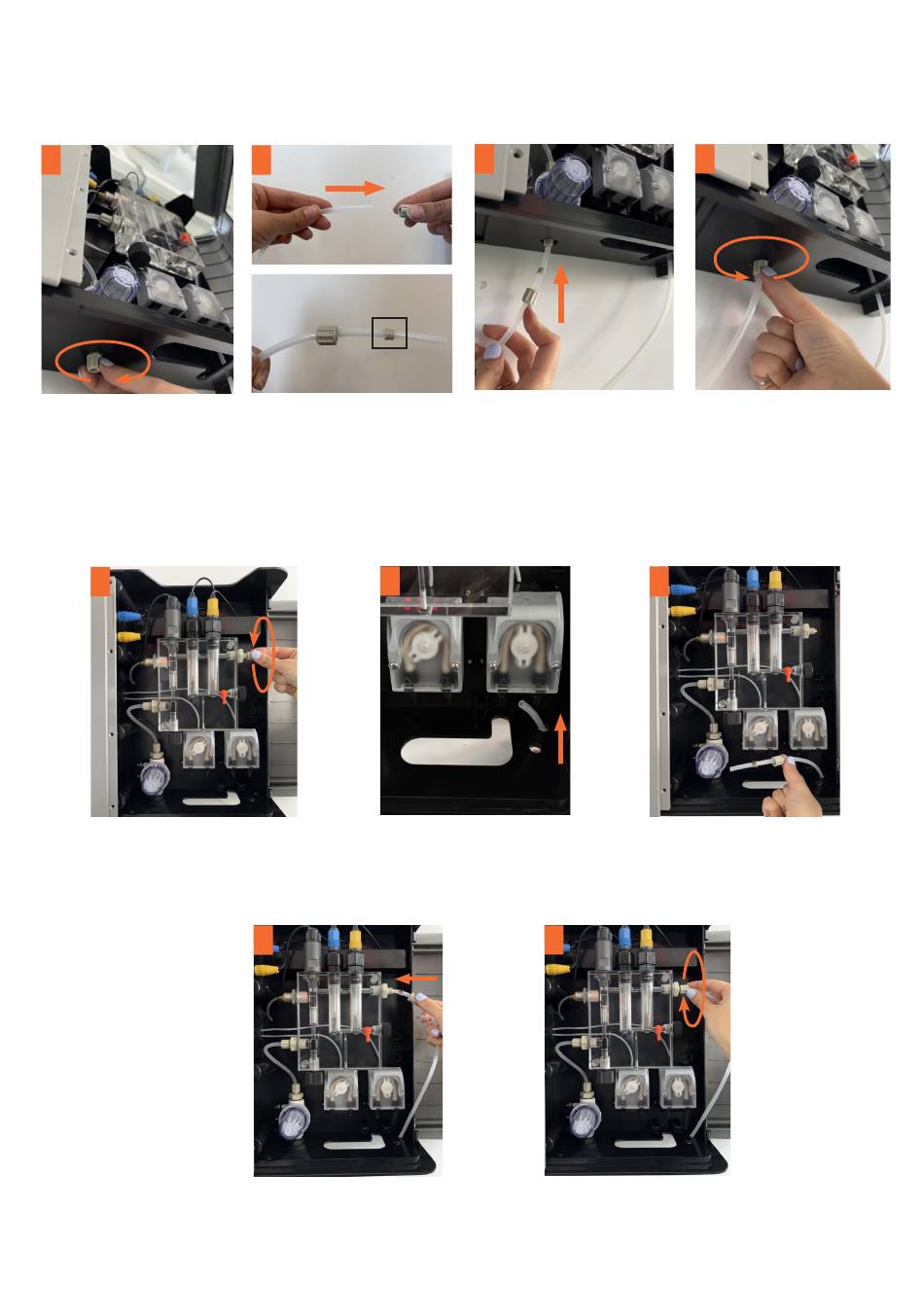

4.2 Eingangs- und Ausgangsverbindungen der Steuertafel

Eingang
1
Schrauben Sie den Verbinder
vom Eingangsanschlussstück
(Anschluss zum Vorfilter) ab.
Ausgang
1
Schrauben Sie den Anschluss vom
Auslass ab
2
A B
Führen Sie den Verbinder
den starren Schlauch (weiß) ein.
Achten Sie darauf, dass die
Ausrichtung der beiden Teile
dem Foto entspricht. Teil B
(Klemmring) befindet sich in Teil
A (Anschluss).
2
Führen Sie das starre Rohr in
den vorgesehenen Bereich am
unteren Teil des Panels ein
4
Schieben Sie das starre Rohr in
den Auslass
3
in Führen Sie den starren Schlauch in
den Eingangsverbinder ein.
5
Schrauben Sie den Anschluss
fest und prüfen Sie, ob das Rohr
richtig sitzt
22
4
Schrauben Sie den Verbinder
ein und prüfen Sie, ob es richtig
angezogen ist.
3
Setzen Sie den Anschluss und den
Klemmring auf das starre (weiße)
Rohr. Achten Sie auf die richtige
Ausrichtung laut Foto. Teil B ist
in Teil A.
