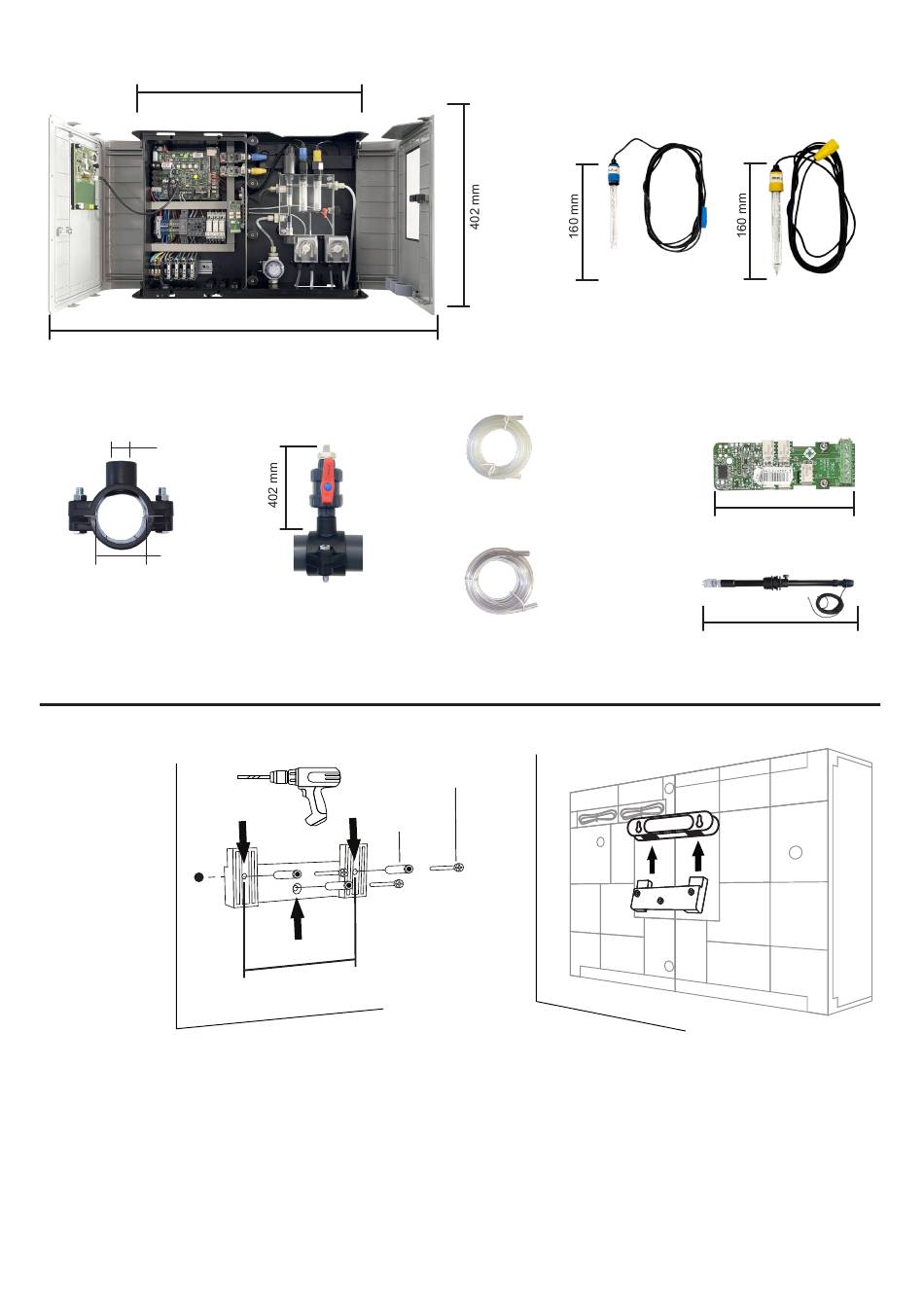

1.5 Größenangaben
Manschette
Ø 1/2"
Ø 50 mm

2. Einbau der Steuertafel

2.1 Wandmontage

Dübel und Schrau-
ben werden nicht
mitgeliefert
Installieren Sie Steuertafel stets SENKRECHT an einer festen und starren Fläche (Wand), wie im Diagramm der
empfohlenen Montage dargestellt. Installieren Sie das Gerät möglichst immer an einem trockenen und gut belüfteten Ort.
So garantieren Sie einen guten Erhaltungszustand. Installieren Sie das Gerät nicht im Freien.
Vermeiden Sie insbesondere die Bildung korrosiver Umgebungen durch pH-Senker (vor allem Lösungen mit
Salzsäure, HCI). Installieren Sie das System nicht in der Nähe von Lagerungsstellen solcher Stoffe. Wir empfehlen
dringend die Verwendung von Stoffen auf der Basis von Natriumhydrogensulfat oder verdünnter Schwefelsäure.
Der Anschluss des Steuergerätes ans Stromnetz muss im Schaltkreis des Reinigers erfolgen, damit die Pumpe
und das System sich gleichzeitig einschalten.
565 mm
780 mm
Eingangs- und
Ausgangsventile
7x35mm
131 mm
pH-Sensor
Starrer Schlauch
2 min
Flexibler Schlauch
2 min
5x35mm
13
ORP-Sensor
Optionales Zubehör
1. VSP-Driver-Set
80 mm
2. Set Ansaugung und Füllstandssensor
490 mm
