4. Inbetriebnahme und Einbau der Komponenten

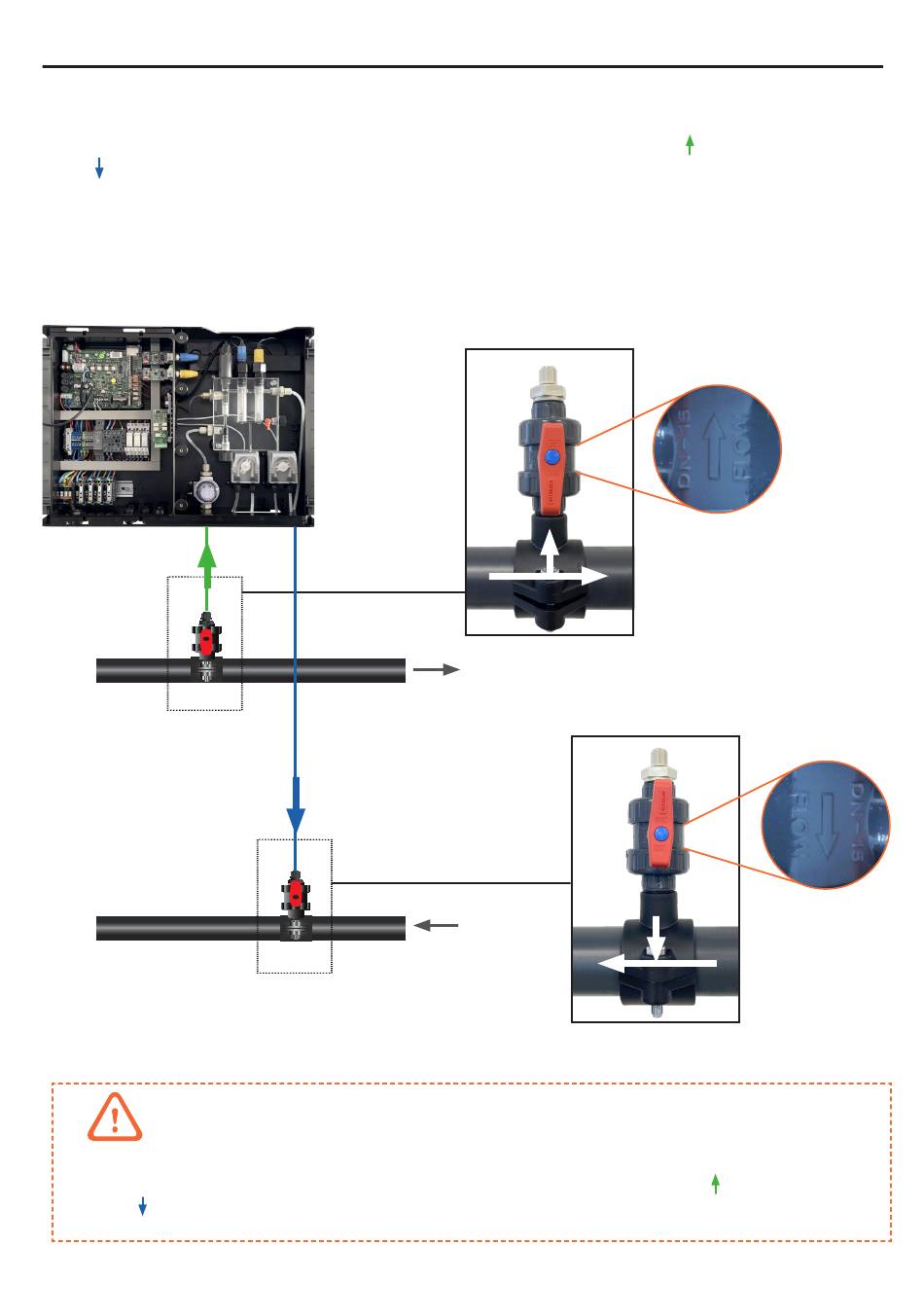

4.1 Allgemeines Installationsschema der Eingangs- und Ausgangsventile der Steuertafel

Für die Wasserzirkulation in der Steuertafel müssen die Manschetten mit dem Eingangsventil
(Ventil 2 ) an das Gerät in den Wasserleitungen des Schwimmbeckens angeschlossen werden, wie im Schema dargestellt.
Ventil 1: Dieses Ventil entspricht dem Einspritzpunkt, an dem das Wasser in der Steuertafel eintritt, den Vorfilter passiert und dann zur
Messung und anschließenden Regelung in den Sondenhalter eintritt.
Ventil 2: Dieses Ventil entspricht dem Wasseransaug- und -ausgangspunkt der Steuertafel.

Steuertafel

Ventil 1
Einspritzung
Ventil 2
Ansaugung
Für das vollständige Schema siehe
Abschnitt 2.3
Achtung!
Die Flussrichtung ist auf dem Ventil mit dem Pfeil FLOW angegeben.
Es ist unbedingt darauf zu achten, dass die Ausrichtung der Ventile für den Eingang
(Ventil 2 ) der Steuertafel korrekt ist.
Ventil 1
Eingangsventil in die
Steuertafel (Einspritzung)
Ausgang in das Schwimmbecken
Eingang in das Schwimmbecken
21
(Ventil 1
) und dem Ausgangsventil
Fluss
Ventil 2
Fluss
Ausgangsventil der Steuertafel
(Ansaugung)
(Ventil 1 ) und den Ausgang
