Für den Aufbau benötigen Sie:
Zentimetermaß
•
Winkel
•
Wasserwaage
•
Spachtel
•
Behälter zum Anmischen der Reparaturmasse
•
Flexmaschine
•
Dämmsteine für die Dämmung
•
Verbindungsrohre für den Anschluss an den
•
Schornstein
Kartuschenspritze
•
Im Lieferumfang enthalten sind:
Kleines Montagezubehör
•
Reparaturmasse
•
Acrylkleber
•
2
Nur bei S12!
Sockel- und Ausgleichsplatten an
gewünschter Position auf dem Fußboden
ausrichten (entfällt bei Ausführung S11).
4
Kamineinsatz mit Wasserwaage
ausrichten.
1

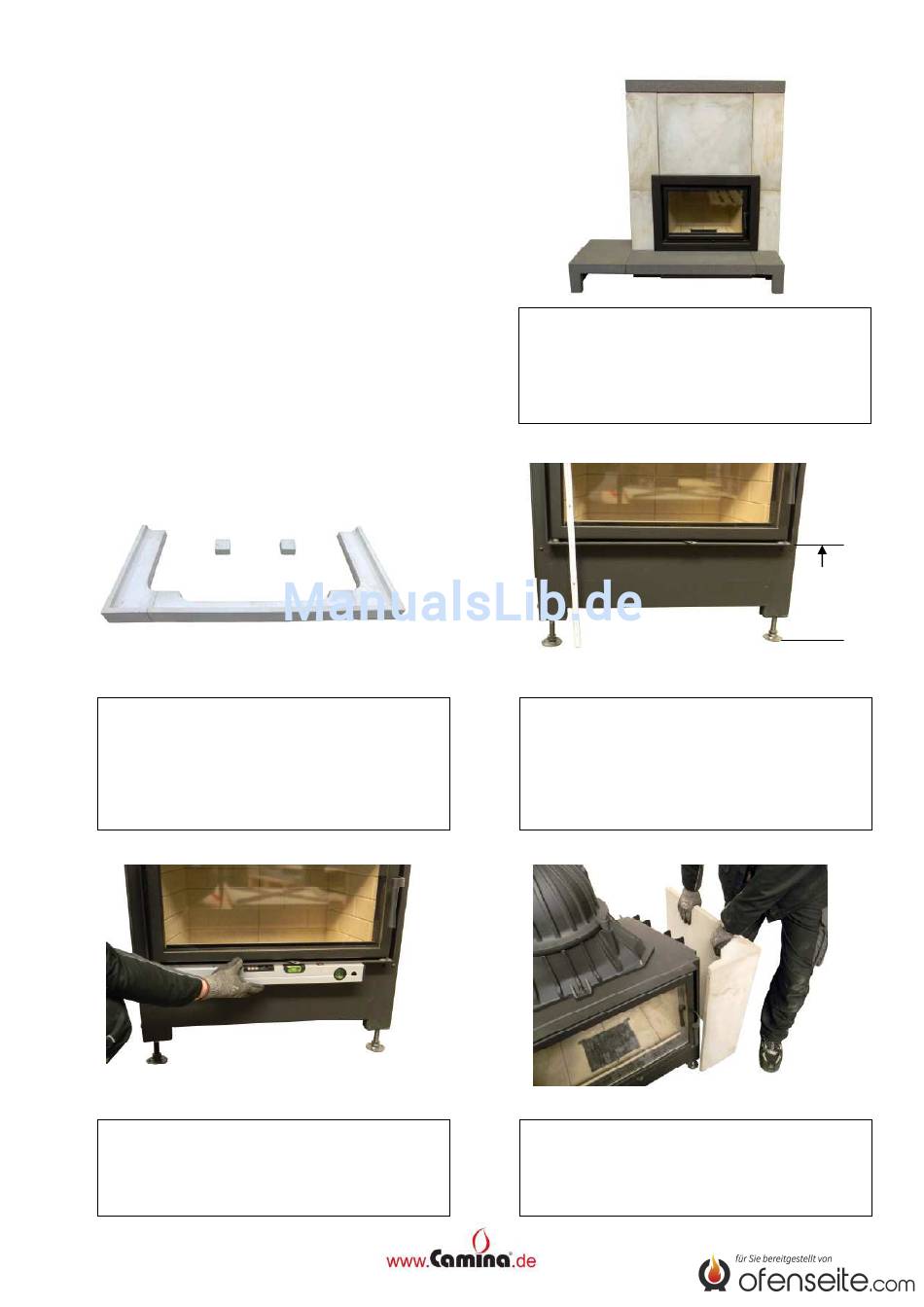

Gesamtansicht
Wir empfehlen vorab die
Trockenmontage zur Überprüfung der
Passgenauigkeit aller Bauteile sowie
auch aller Teile zur räumlichen
Gegebenheit (siehe Seite 1 Punkt 3).
3
Kamineinsatz positionieren und mit Hilfe
der Verstellschrauben auf folgende Höhen
einstellen:
S11 = 305mm
S11 mit Lina W = 234mm
S12 = 297mm
5
Die unteren Seitenteile links und rechts
ohne zu verkleben aufstellen und mit
Wasserwaage ausrichten.
Unterkante
Türtraverse
bis Oberkante
Fertigfußboden
