12

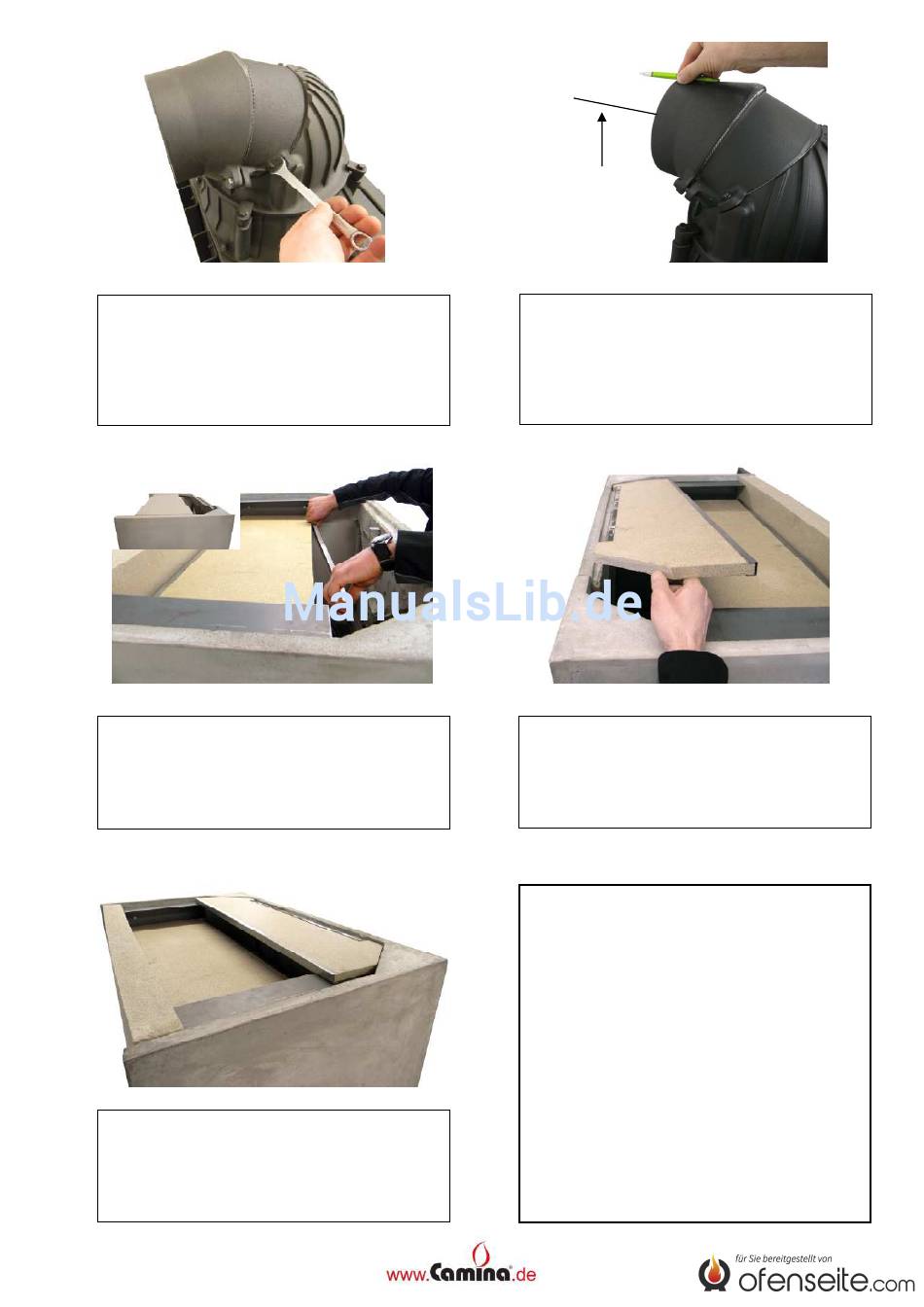

Abgaskuppel für hinteren Anschluss
montieren.
14
S11 mit Lina W
Alle Teile mit Acrylkleber neu setzen.
Untere Umlenkplatte in den Auflagewinkel
legen und U-Profile auf die Längskanten
stecken. Bei Aufbau mit KE Lina W bitte als
obere Umlenkplatte verwenden.
16
Ansicht der montierten Umlenkplatten.
Bei der S12 Anlage bitte vor Ort die
Umlenkplatten und U-Profile anpassen
und verkleben (Kleber liegt bei).
13
S11
= 1189 mm
mit Lina W = 1296 mm
S12
= 1302 mm
Schornstein- Kaminanschluss beim
waagerechten Anschluss, Abgasstutzen
Ø 180 mm: Anschlusshöhe ab Oberkante
Fertigfußboden (OKFF) bis Mitte Rohr:
S11 = 1189 mm / S11 mit Lina W =
1296 mm / S12 = 1302 mm
15
Obere Umlenkplatte mit den
aufgesteckten U-Profilen vorne bündig
auflegen. Entfällt bei Aufbau mit KE
Lina W.
Wir empfehlen alle
•
Anschlussfugen mit Acrylkleber
zu versiegeln und die Anlage
komplett zu streichen. Geeignete
Farben sind z.B. : Binderfarben,
Lehmputz und Lehmfarben...
Um eine feinkörnige Oberfläche zu
•
erhalten, mischen Sie etwas
Reparaturmasse in die Farbe. Bei
Bedarf streichen Sie die Anlage
anschließend noch einmal nur mit
Farbe über.
