4 Installation

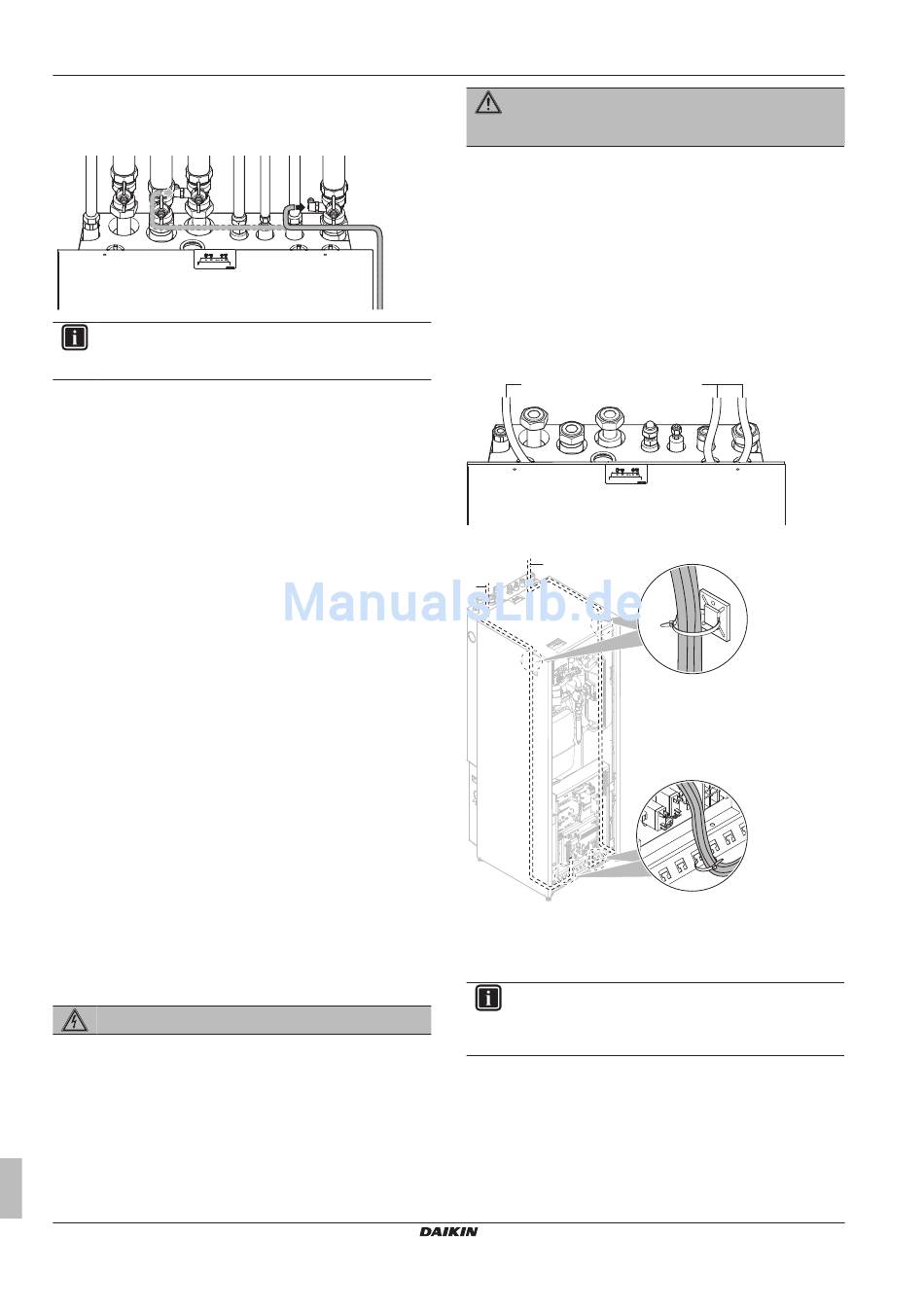

4.4.3 So befüllen Sie den Wasserkreislauf
1 Schließen Sie den Wasserversorgungsschlauch an das
Füllventil an.
b
INFORMATION
Über Anschluss a ODER b mit Wasser füllen. Beide
Kreisläufe (Haupt und Zusatz) werden gefüllt.
2 Öffnen Sie das Füllventil.
3 Vergewissern Sie sich, dass das automatische Entlüftungsventil
geöffnet ist (mindestens um 2 Umdrehungen).
4 Füllen Sie den Kreislauf mit Wasser auf, bis das Manometer
einen Druck von ±2,0 Bar anzeigt.
5 Lassen Sie so viel Luft wie möglich aus dem Wasserkreislauf
entweichen.
6 Schließen Sie das Füllventil.
7 Trennen Sie den Wasserversorgungsschlauch vom Füllventil.
4.4.4 So füllen Sie den Brauchwasserspeicher
1 Öffnen Sie jeden Warmwasserhahn, um die Luft aus den
Rohrleitungen des Systems entweichen zu lassen.
2 Öffnen Sie das Kaltwasser-Zulaufventil.
3 Schließen Sie alle Wasserhähne, nachdem alle Luft aus dem
System entwichen ist.
4 Überprüfen Sie das System auf Wasserlecks.
5 Betätigen Sie von Hand
Druckentlastungsventil, um einen ungestörten Wasserfluss
durch die Auslassleitung zu gewährleisten.
4.4.5

So isolieren Sie die Wasserleitungen

Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Enteisungsbetriebs und
eine Verringerung der Heizleistung zu verhindern.
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.
4.5 Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
Installationsanleitung
8
a
das bauseitig installierte
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
4.5.1 Über die elektrische Konformität
Siehe "4.5.4 So schließen
Reserveheizung an" auf Seite 10.
4.5.2 So schließen Sie die elektrischen
Leitungen an das Innengerät an
1 Informationen zum Öffnen des Innengeräts finden Sie unter
"4.1.1 So öffnen Sie das Innengerät" auf Seite 5
öffnen Sie die Schaltkastenabdeckung des Innengeräts" auf
Seite 6.
2 Die Kabel sollten von oben in das Gerät geführt werden:
a
3 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden:
b+c
a
4 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder
befestigen.
INFORMATION
Um auf den Brauchwasser-Temperaturfühler zuzugreifen,
kann der Schaltkasten gekippt werden. Der Schaltkasten
sollte NICHT vom Gerät entfernt werden.
Daikin Altherma – Geteilte Niedertemperatureinheit
Sie die Stromversorgung
und "4.1.2 So
b+c
an den Kabelbinderhalterungen
EHVZ04~16S18CB3V
4P401672-1D – 2017.04
der
