Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a ▪ Kontakt für Wärmepumpentarif-Netzanschluss
Niederspannung ▪ Bedieneinheit
▪ Stromverbrauch-Digitaleingänge (bauseitig zu liefern)
▪ Außentemperaturfühler (Option)
▪ Innentemperaturfühler (Option)
▪ Stromzähler (bauseitig zu liefern)
▪ Sicherheitsthermostat für die Hauptzone (bauseitig)
▪ Sicherheitsthermostat für die Zusatzzone (bauseitig)
b ▪ Verbindungskabel
Hochspannungs- ▪ Normaltarif-Netzanschluss
Netzanschluss
▪ Wärmepumpentarif-Netzanschluss
▪ Stromversorgung für Reserveheizung
▪ Netzanschluss für Bodenwannenheizung (Option)
c ▪ Wärmepumpen-Konvektor (optional)
Hochspannungs- ▪ Raumthermostat (Option)
Steuerungssignal
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
▪ Alarmausgang
▪ Umschalter zur Steuerung der externen Wärmequelle
▪ Raumheizungssteuerung
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
4.5.3 So schließen Sie die
Hauptstromversorgung an

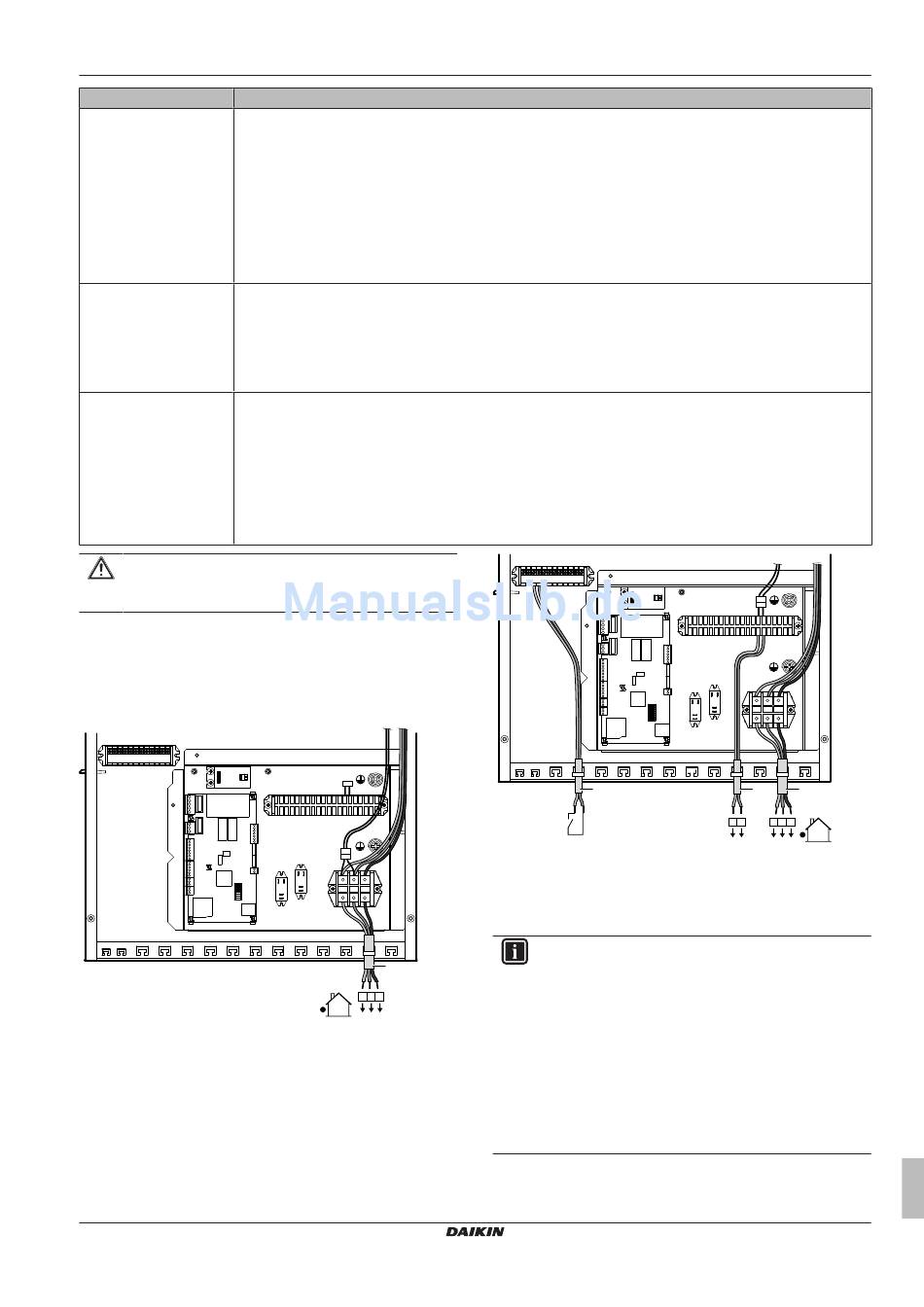

1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif-Netzanschluss
X5M
A5P
Legende: siehe Abbildung unten.
Bei Wärmepumpentarif-Netzanschluss
Schließen Sie X6Y an X6YB an.
EHVZ04~16S18CB3V
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401672-1D – 2017.04
X1A X19A
X6YB
X2M
30 31
X6Y
X6YA X6YA
K3M
K2M
X1M
a
1 2 3
1 2 3
X5M
3 4
A5P
c
S1S
a Verbindungskabel (=Hauptstromversorgung)
b Normaltarif-Netzanschluss
c Kontakt für Wärmepumpentarif-Netzanschluss
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
INFORMATION
Schließen Sie bei
Netzanschluss X6Y an X6YB an. Die Notwendigkeit eines
separaten Normaltarif-Netzanschlusses für das Innengerät
(b) X2M30/31 hängt vom Typ des Wärmepumpentarif-
Netzanschlusses ab.
Eine separate Versorgung des Innengeräts ist erforderlich:
▪ wenn der
unterbrochen ist, wenn er aktiv ist, ODER
▪ wenn kein Stromverbrauch des Innengeräts am
Wärmepumpentarif-Netzanschluss zulässig ist, wenn
dieser aktiv ist.
4 Installation
X1A X19A
X6Y
X6YB
X2M
30 31
K3M
K2M
X1M
b a
L N 1 2 3
L N 1 2 3
einem Wärmepumpentarif-
Wärmepumpentarif-Netzanschluss
