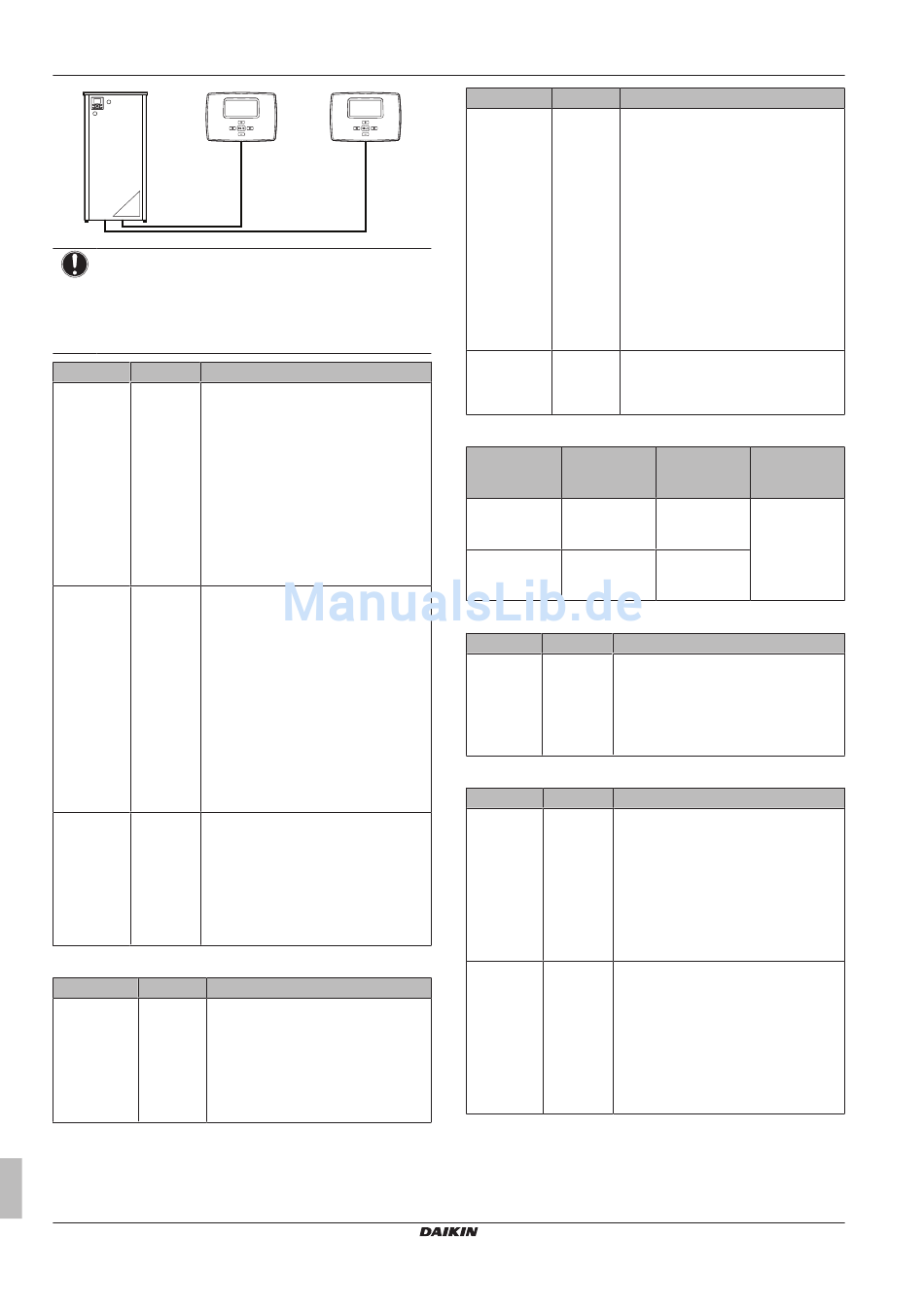

5 Erweiterte-Funktion
HINWEIS
Bei Einsatz eines externen Raumthermostats, steuert der
externe Raumthermostat die Einstellung für "Frostschutz
Raum". Die Funktion "Frostschutz Raum" ist jedoch nur
dann verfügbar, wenn die Kontrolle der Vorlauftemperatur
über die Bedieneinheit des Geräts auf EIN gesetzt ist.
Nr. Code
[A.2.2.4] [C-05] Externes Raumthermostat für die Haupt-
Zone:
▪ 1 (Thermo EIN/AUS): Wenn der
verwendete externe Raumthermostat
oder der Wärmepumpen-Konvektor
nur eine Thermo EIN/AUS-Bedingung
senden kann.
▪ 2 (K/H-Anforderung): Da nur der
Heizbetrieb möglich ist, kann das
verwendete externe Raumthermostat
nur eine Thermo EIN/AUS-Bedingung
senden.
[A.2.2.5] [C-06] Externes Raumthermostat für die
Zusatz-Zone:
▪ 0. Nicht zutreffend
▪ 1 (Thermo EIN/AUS): Wenn der
verwendete externe Raumthermostat
oder der Wärmepumpen-Konvektor
nur eine Thermo EIN/AUS-Bedingung
senden kann.
▪ 2 (K/H-Anforderung): Da nur der
Heizbetrieb möglich ist, kann das
verwendete externe Raumthermostat
nur eine Thermo EIN/AUS-Bedingung
senden.
[A.2.2.B] [C-08] Externer Fühler:
▪ 0 (Nein): NICHT installiert.
▪ 1 (Außenfühler): Angeschlossen an
die Platine, die die Außentemperatur
misst.
▪ 2 (Raumfühler): Angeschlossen an die
Platine, die die Innentemperatur misst.
Digitale E/A-Platine
# Code
[A.2.2.6.1] [C-02] Externe Reserveheizungsquelle:
▪ 0 (Nein): Keine
▪ 1 (Bivalent): Mit Gas- oder Heizöl
betriebener Kessel
▪ 2. Nicht zutreffend
▪ 3. Nicht zutreffend
Installationsanleitung
16
Beschreibung
Beschreibung
# Code
[A.2.2.6.3] [C-09] Alarmausgang an optionaler
EKRP1HB-Platine:
▪ 0 (Schliesser): Der Alarmausgang
wird aktiviert, wenn ein Alarm auftritt.
Indem Sie diesen Wert festlegen,
wird die Unterscheidung zwischen
der
Alarmzustandes und der Erkennung
eines Stromausfalls ermöglicht.
▪ 1 (Öffner): Der Alarmausgang wird
NICHT aktiviert, wenn ein Alarm
auftritt.
Siehe auch Tabelle unten (Logik des
Alarmausgangs).
[A.2.2.6.4] [F-04] Bodenwannenheizung
▪ 0 (Nein): NICHT installiert
▪ 1 (Ja): Installiert
Alarm-Ausgabe-Logik
[C-09] Alarm
0 Kontakt für
(Standardwert) Ausgabe
geschlossen
1 Kontakt für
Ausgabe
geöffnet
Zusatz-Platine
# Code
[A.2.2.7] [D-04] Zusatz-Platine
Gilt nur für EHVZ04+08. Gibt an, ob die
optionale Zusatz-Platine installiert ist.
▪ 0 (Nein)
▪ 1 (Stromver.kontr.)
Stromverbrauchsmessung
# Code
[A.2.2.8] [D‑08] Optionales externes kWh-Messgerät 1:
▪ 0 (Nein): NICHT installiert
▪ 1: Installiert (0,1 Impuls/kWh)
▪ 2: Installiert (1 Impuls/kWh)
▪ 3: Installiert (10 Impuls/kWh)
▪ 4: Installiert (100 Impuls/kWh)
▪ 5: Installiert (1000 Impuls/kWh)
[A.2.2.9] [D‑09] Optionales externes kWh-Messgerät 2:
▪ 0 (Nein): NICHT installiert
▪ 1: Installiert (0,1 Impuls/kWh)
▪ 2: Installiert (1 Impuls/kWh)
▪ 3: Installiert (10 Impuls/kWh)
▪ 4: Installiert (100 Impuls/kWh)
▪ 5: Installiert (1000 Impuls/kWh)
Daikin Altherma – Geteilte Niedertemperatureinheit
Beschreibung
Erkennung eines
Kein Alarm Das Gerät wird
nicht mit
Strom versorgt
Kontakt für Kontakt für
Ausgabe Ausgabe
geöffnet geöffnet
Kontakt für
Ausgabe
geschlossen
Beschreibung
Beschreibung
