2 Über die Verpackung
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar im Extranet unter Daikin (Authentifizierung erforderlich).
2 Über die Verpackung
2.1 Innengerät

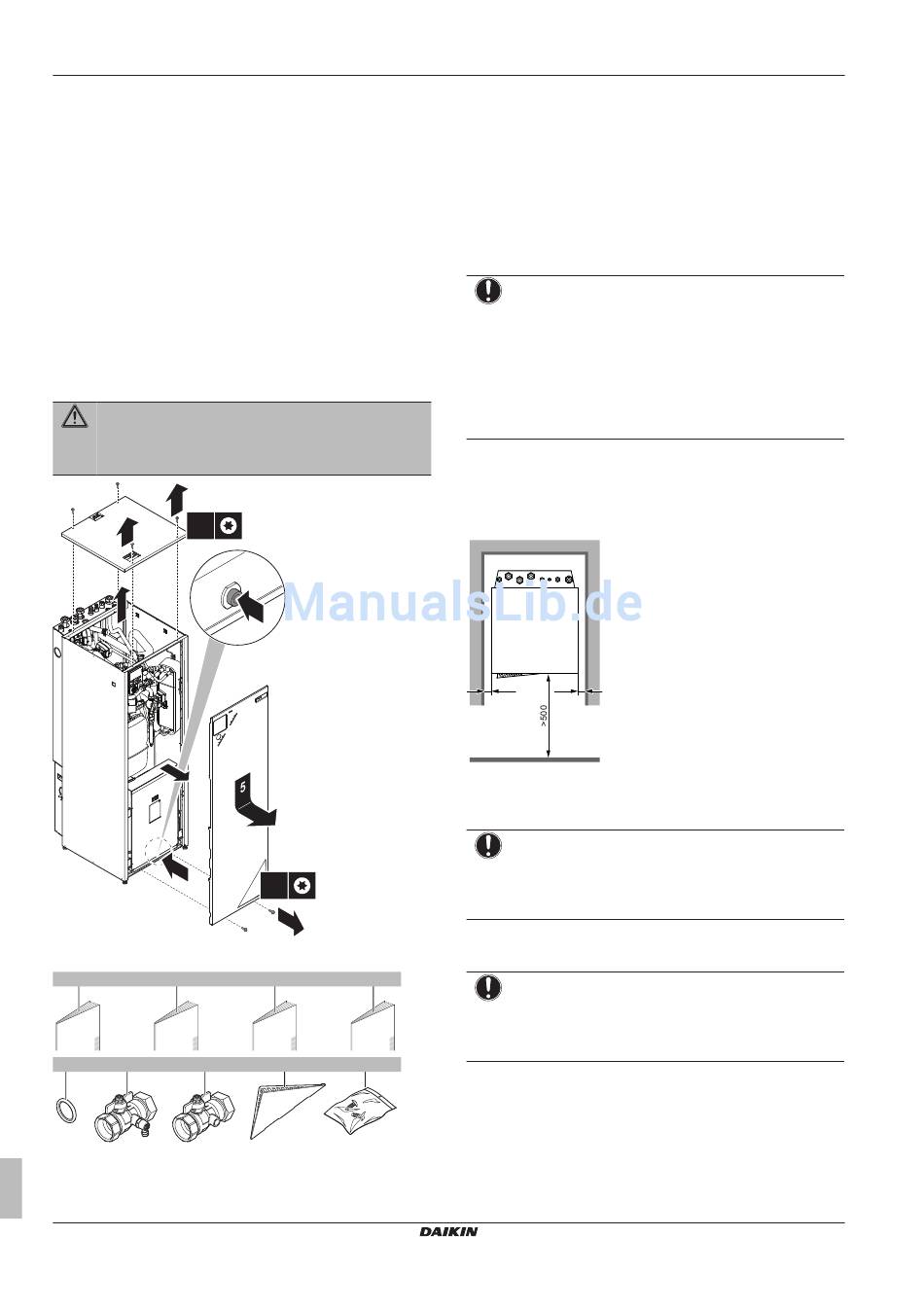

2.1.1 So entfernen Sie das Zubehör vom
Innengerät
1 Entfernen Sie die Schrauben oben am Gerät.
2 Nehmen Sie die obere Platte ab.
3 Entfernen Sie die Schrauben vorn am Gerät.
4 Drücken Sie die Taste unten an der Frontabdeckung.
5 Entfernen Sie die Frontblende.
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
1
a~e+i
4×
2
h
f+g
4
6 Entfernen Sie das Zubehör.
a b
1× 1×
e f g
4× 2× 2×
a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationshandbuch für das Innengerät
d Operation manual
e Dichtungsring für Absperrventil
Installationsanleitung
4
4
2×
3
c d
1× 1×
h i
1× 1×
f Absperrventil mit Ablauf-/Füllpunkt
g Absperrventil
h Abdeckung der Bedieneinheit
i 2 Schrauben zur Befestigung der Bedieneinheit.
7 Bringen Sie die obere und vordere Blende wieder am Gerät an.
3

Vorbereitung

3.1

Vorbereiten des Installationsortes

HINWEIS
Dieses Gerät ist für den Betrieb mit 2 Temperaturzonen
konzipiert:
▪ Unterbodenheizung
(Wassertemperatur 35°C) - dies ist die Zone mit der
niedrigsten Wassertemperatur,
▪ Radiatoren in der Zusatz-Zone (Wassertemperatur
45°C) - dies ist die Zone mit der höchsten
Wassertemperatur.
3.1.1 Anforderungen an den Installationsort
des Innengeräts
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
Installation:
>10 >10
(mm)
▪ Das Innengerät ist nur für die Inneninstallation und für
Umgebungstemperaturen zwischen 5~35°C konzipiert.
HINWEIS
Wenn die Temperatur in mehreren Räumen durch 1
Thermostat geregelt
Thermostatventil an dem Heizverteiler in dem Raum an, in
dem das Thermostat installiert ist.
3.2

Vorbereiten der Wasserleitungen

HINWEIS
Stellen Sie im Fall von Kunststoffrohren sicher, dass sie
vollständig sauerstoffdiffusionsdicht gemäß DIN 4726 sind.
Die Diffusion von Sauerstoff in die Rohrleitung kann zu
einer übermäßigen Korrosion führen.
Daikin Altherma – Geteilte Niedertemperatureinheit
in der Hauptzone
wird, bringen Sie KEIN
EHVZ04~16S18CB3V
4P401672-1D – 2017.04
