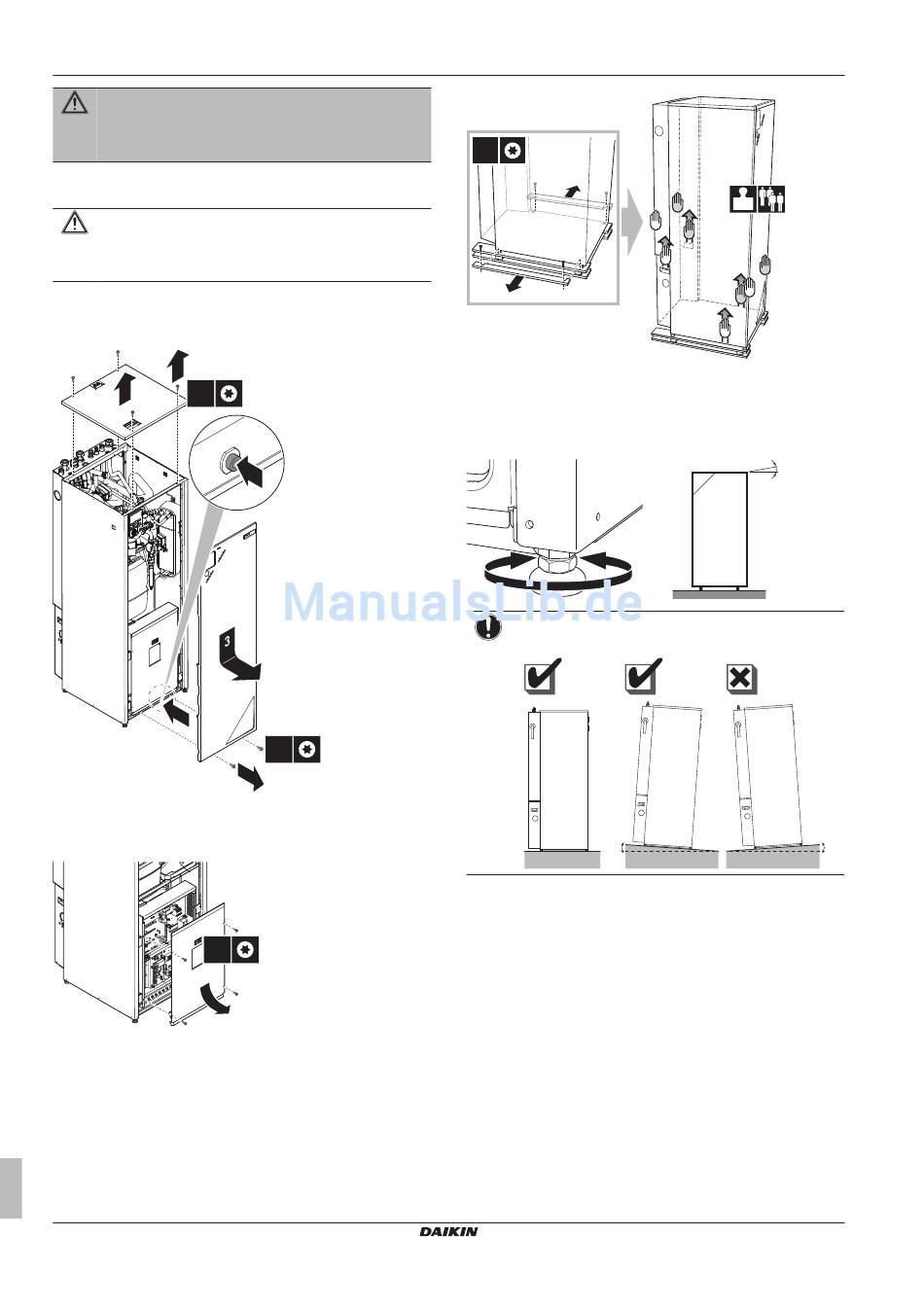

4 Installation
WARNUNG: Scharfe Kanten
Nehmen Sie die Frontabdeckung des oberen Teils anstelle
des unteren Teils. Achten Sie auf Ihre Finger, am unteren
Teil der Frontabdeckung befinden sich scharfe Kanten.
3 Schieben Sie die Frontblende des Geräts nach unten und
entfernen Sie sie.
ACHTUNG
Die Frontblende ist schwer. Achten Sie darauf, Ihre Finger
beim Öffnen oder
einzuklemmen.
4 Lösen und entfernen Sie die 4 Schrauben, mit denen die obere
Blende befestigt ist.
5 Entfernen Sie die obere Blende vom Gerät.
4
4×
5
2
4.1.2 So öffnen Sie die Schaltkastenabdeckung
des Innengeräts
4×
4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät
1 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden.
Installationsanleitung
6
Schließen des Geräts NICHT
2
2×
1
4×
2 Schieben Sie das Innengerät
Aufstellungsort.
3 Passen Sie die Höhe der Stellfüße an, um Unebenheiten im
Boden auszugleichen. Die maximal zulässige Abweichung
beträgt 1°.
HINWEIS
Installieren Sie die Einheit NICHT nach hinten geneigt:
1°
0°
4.3 Anschließen der Kältemittelleitung
Anleitungen, Spezifikationen
entnehmen Sie bitte dem Installationshandbuch des Außengeräts.
4.3.1 So schließen Sie die Kältemittelleitung an
das Innengerät an
1 Schließen Sie das Flüssigkeits-Absperrventil des Außengeräts
an den Anschluss für flüssiges Kältemittel des Innengeräts an.
Daikin Altherma – Geteilte Niedertemperatureinheit
135 kg
an den vorgesehenen
≤1°
1°
und Installationsanleitungen
EHVZ04~16S18CB3V
4P401672-1D – 2017.04
