Anschließen Der Wasserleitungen; So Schließen Sie Die Wasserleitungen An; So Schließen Sie Die Rückführungsleitung An - Daikin EHVZ04S18CB Installationsanleitung

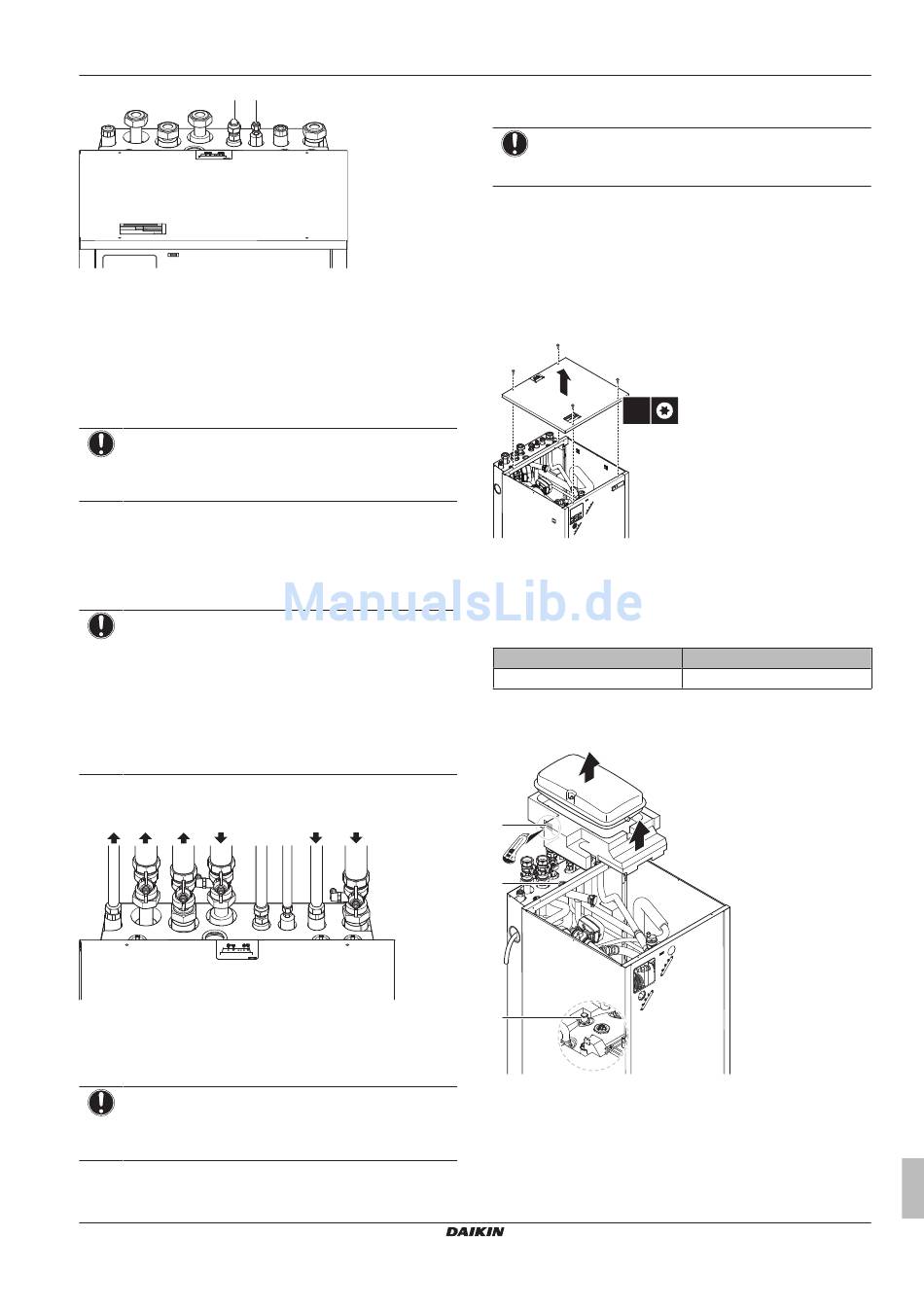

b a
a Anschluss für flüssiges Kältemittel
b Anschluss für gasförmiges Kältemittel
2 Schließen Sie das Gas-Absperrventil des Außengeräts an den
Anschluss für gasförmiges Kältemittel des Innengeräts an.
4.4 Anschließen der Wasserleitungen
4.4.1 So schließen Sie die Wasserleitungen an
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
Um Service- und Wartungsarbeiten zu erleichtern, wird das System
mit 4 Absperrventilen ausgestattet. Montieren Sie diese Ventile an
den Raumheizungs-Wassereinlässen und an den Raumheizungs-
Wasserauslässen. Überlegen Sie sich, wo die Absperrventile am
besten zu installieren sind. Die Lage der eingebauten Ablass- und
Einlassventile ist wichtig für Servicearbeiten.
HINWEIS
Dieses Gerät ist für den Betrieb mit 2 Temperaturzonen
konzipiert:
▪ Unterbodenheizung
(Wassertemperatur 35°C) - dies ist die Zone mit der
niedrigsten Wassertemperatur,
▪ Radiatoren in der Zusatz-Zone (Wassertemperatur
45°C) - dies ist die Zone mit der höchsten
Wassertemperatur.
1 Installieren Sie die Absperrventile an den Raumheizungs-
Wasserleitungen.
c e a f
a Wasserauslass für Raumheizungs-Zusatz-Zone
b Wassereinlass für Raumheizungs-Zusatz-Zone
c Wasserauslass für Brauchwasser
d Wassereinlass für Brauchwasser (Kaltwasserzulauf)
e Wasserauslass für Raumheizungs-Haupt-Zone
f Wassereinlass für Raumheizungs-Haupt-Zone
HINWEIS
Es wird empfohlen, Absperrventile am Wassereinlass und -
auslass für die Brauchwasseraufbereitung zu installieren.
Diese Absperrventile sind bauseitig zu liefern.
2 Schrauben Sie die Muttern
Absperrventile auf.
EHVZ04~16S18CB3V
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401672-1D – 2017.04
in der Hauptzone
d b
des Innengeräts auf die
3 Schließen Sie die Wassereinlass- und -auslassrohre für
Brauchwasser an das Innengerät an.
HINWEIS
Installieren Sie Entlüftungsventile
hochgelegenen Punkten.
4.4.2 So schließen Sie die Rückführungsleitung
an
Voraussetzung: Nur erforderlich, wenn Sie in Ihrem System eine
Rezirkulation benötigen.
1 Lösen und entfernen Sie die 4 Schrauben, mit denen die obere
Blende befestigt ist.
2 Entfernen Sie die obere Blende vom Gerät.
4×
3 Trennen und entfernen Sie das Ausdehnungsgefäß der oberen
Isolierung.
4 Nehmen Sie die obere Isolierung ab.
5 Schneiden Sie Teil (c) auf der linken oder rechten Seite der
oberen Isolierung aus.
Speicherkapazität
180 l
6 Schließen Sie die
Rückführungsanschluss (b) an und verlegen Sie die Leitung
durch die Durchbruchöffnung an der Rückseite des Geräts (a).
c
a
b
a Rohrdurchführung
b Rückführungsanschluss
c Ausschneideposition
7 Bringen Sie die obere Isolierung, das Ausdehnungsgefäß und
das Gehäuse wieder an.
4 Installation
an allen lokalen
Ausschneideposition
Links ODER rechts
Rückführungsleitung an den
Installationsanleitung
7
