(a)
Die Haupt-Bedieneinheit ist für den Betrieb erforderlich,
muss aber separat bestellt werden (obligatorische Option).
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a
Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b
Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.
4.5.6

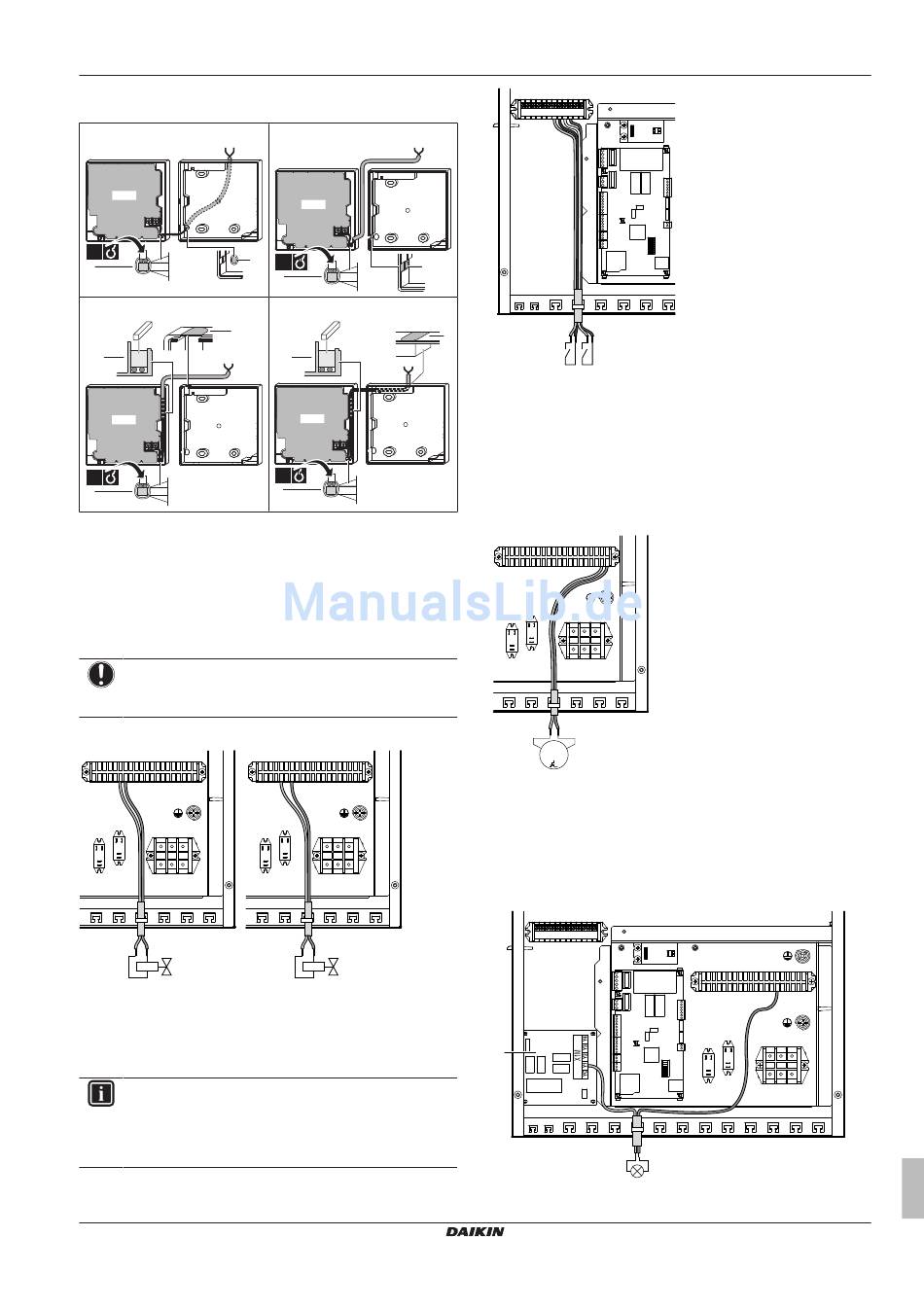

So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC-Ventil (Schließer) und
einem NO-Ventil (Öffner) unterschiedlich.
NO
6 7
X2M
5
K3M
X1M
K2M
M2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.7
So schließen Sie die Stromzähler an
INFORMATION
Überprüfen
Sie
bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/7 und X5M/9 und der Minus-Pol mit X5M/8 und
X5M/10 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
EHVZ04~16S18CB3V
Daikin Altherma – Geteilte Niedertemperatureinheit
4P401672-1D – 2017.04
4B Von der linken Seite
PCB
1×
a
b
4D Von oben Mitte
b
PCB
1×
b
NC
5
7
X2M
6
K3M
X1M
K2M
M2S
einem
Stromzähler
X5M
7 8 910
a
S2S S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.8
So schließen Sie die Brauchwasserpumpe
an
1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X2M
34
35
K3M
X1M
K2M
M
M2P
1~
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.9
So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
X5M
A4P
a
mit
a
EKRP1HB muss installiert sein.
4 Installation
A5P
X2M
29
K3M
X1M
K2M
A5P
Installationsanleitung
11
