Aufbau und Funktion

4.1

Kurzbeschreibung

Der Universalsauger ist zum Aufsammeln von Laub und
Abfall einsetzbar. Er wird
angetrieben. Der Fangsack ist abnehmbar und für Laub und
groben Abfall geeignet.

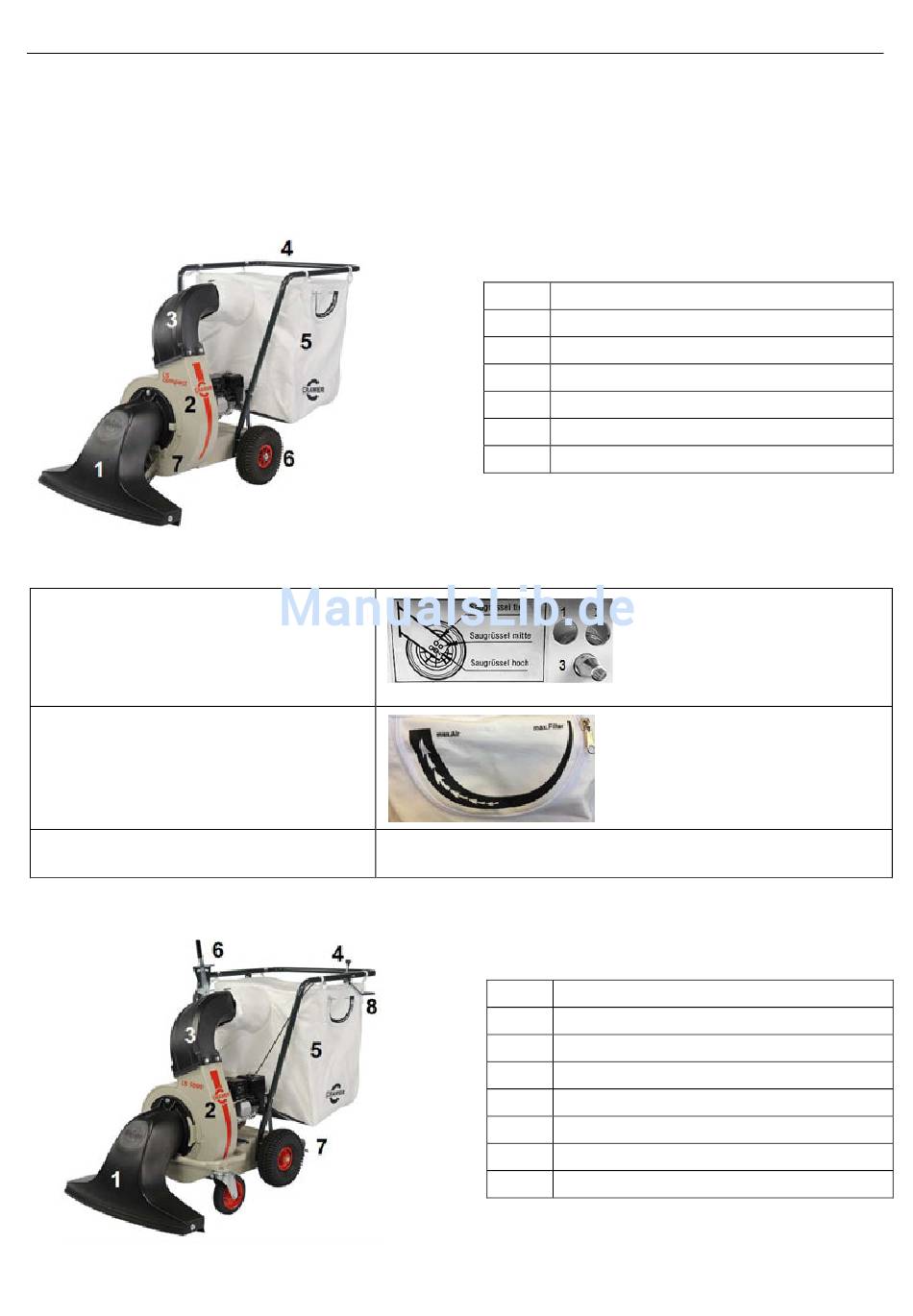

4.2 Übersicht LS Compact
4.3

Bedienelemente LS Compact

1. Höhenverstellung Saugrüssel
2. Luftdurchsatz
3. Fangsack
4.4 Übersicht LS 3500, LS 4000 SW, LS 5000, LS 5000 HSW
Universalsauger
Originalbedienungsanleitung
über einen Benzin-Motor
Entleeren durch öffnen des Reisverschlusses an der Rückseite des
Fangsackes.
1 Saugrüssel
2 Gebläsegehäuse
3 Ausblasstutzen
4 Steuerbügel
5 Fangsack
6 Rad
7 Höheneinstellung Saugrüssel
1. Saugrüssel tief
2. Saugrüssel mitte
3. Saugrüssel hoch
Bei Notwendigkeit höherer Saugleistung,
Reißverschluss öffnen.
1 Saugrüssel
2 Gebläsegehäuse
3 Ausblasstutzen
4 Gas-Hebel für die Motorleistung (außer LS 3500)
5 Fangsack
6 Hebel für Höheneinstellung Saugrüssel
7 Rad mit Feststellbremse
8 Schaltbügel für den Antrieb (nur LS 5000)
