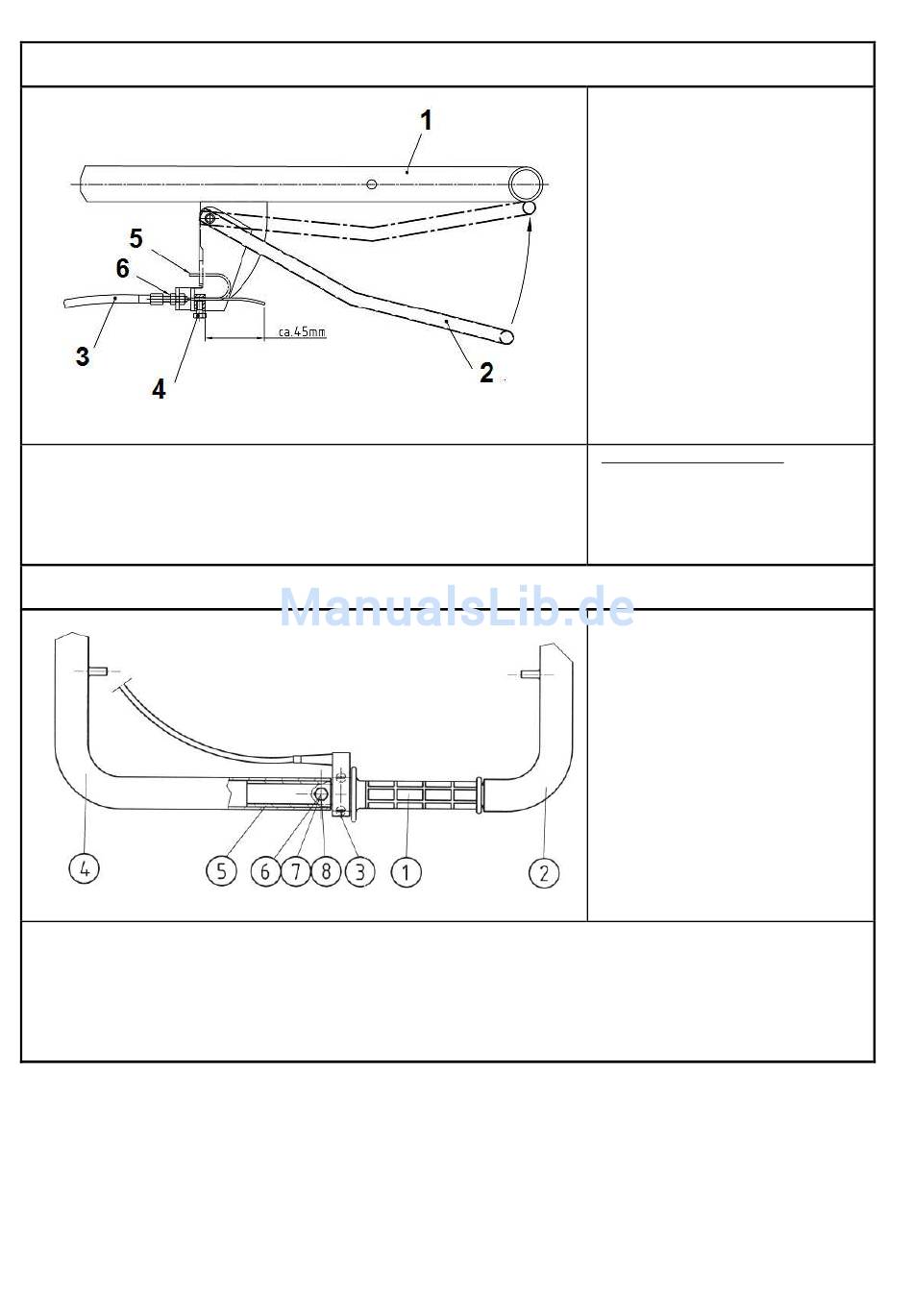

Schaltbügel für Motorkupplung am Lenkholm für LS 5000
1. Den Bowdenzug am Lenkholm montieren
2. Das Drahtende stramm ziehen
3. Draht mit dem Klemmstück sichern
4. Ende des Drahtes in das vorgesehene Loch schieben
5. Den Spiel in der Kupplung mit der Stellschraube regulieren
Drehgriff für Fahrregulierung für LS 5000 HSW
1. Den Drehgriff auf den rechten Lenkholm-Teil schieben
2. Die 2 Schrauben anziehen
3. Linken Lenkholm-Teil mit dem rechten Lenkholm-Teil zusammenstecken
4. Das Ausgleichsrohr muss mit in dem Rohr sein (Siehe Zeichnung Punkt 5)
5. Rohre so anbringen, das die Löcher übereinstimmend fluchten
6. Die Schraube von oben durch das Loch stecken
7. Scheibe auflegen und mit der Mutter sichern.
Universalsauger
Originalbedienungsanleitung
1. Lenkholm
2. Schaltbügel
3. Bowdenzug
4. Klemmstück
5. Ende Bowdenzug
6. Stellschraube
Überprüfung der Kupplung:
Durch das Zurückziehen der Maschine
muss die Kupplung frei sein.
Beim Anziehen des Schaltbügels zum
Lenkholm muss nun die Maschine beim
Zurückziehen blockieren.
1. Drehgriff
2. Rechter Lenkholm
3. 2 Schrauben
4. Linker Lenkholm
5. Ausgleichsrohr
6. Schraube
7. Scheibe
8. Mutter
