LS 3500
LS 4000 SW

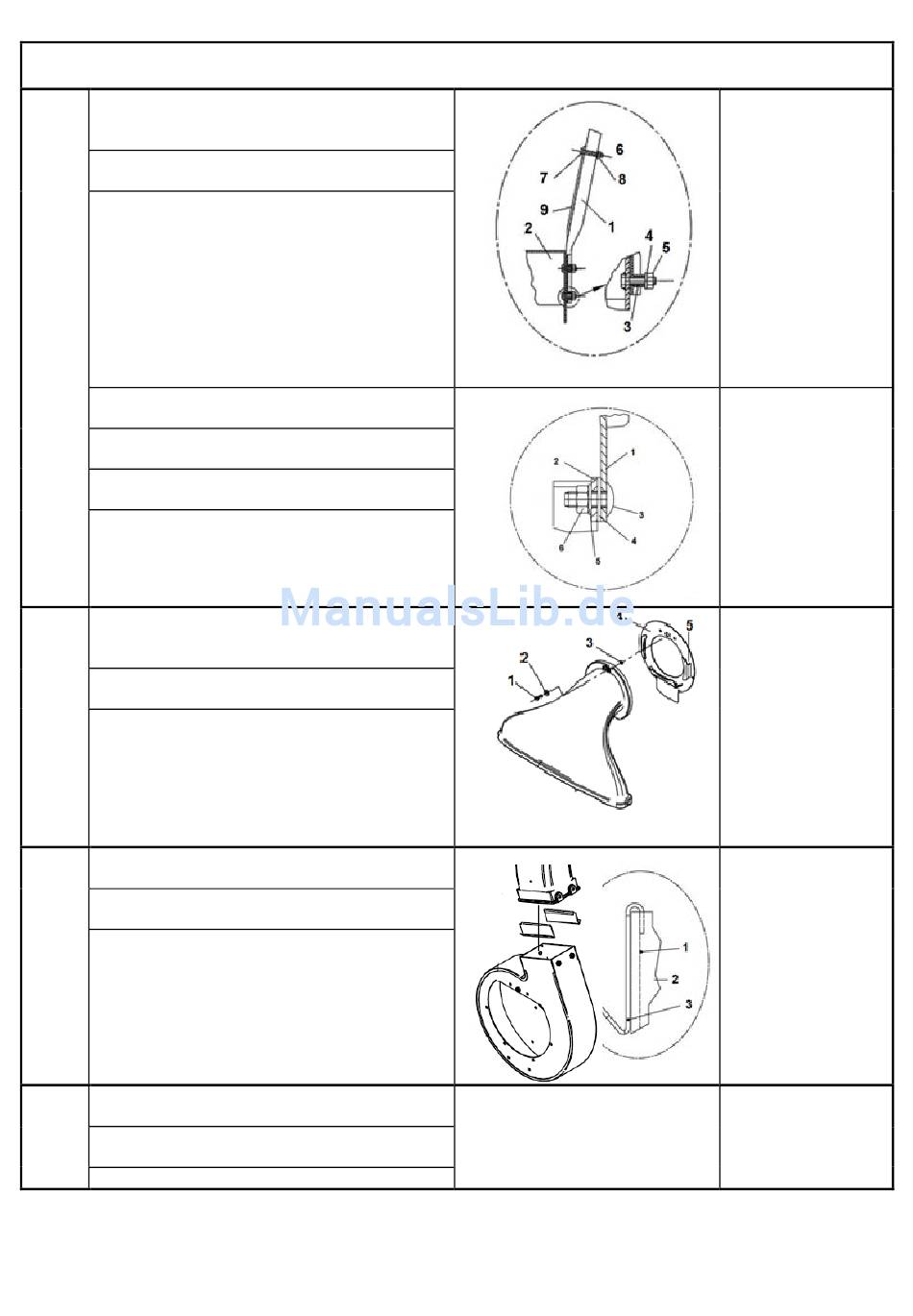

1. Führungsholm an beiden Seiten der
Motorkonsole über die eingeschweißten
Schrauben schieben.
I
2. Den Führungsholm mit (dazwischen gelegtem
Distanzrohr) der Motorkonsole verschrauben.
3. Querstrebe an beiden Seiten des
Führungsholms anschrauben.
4. Verbindungsstellen von der Verstell-Stange
und dem Radbügel zusammenhalten.
5. Schraube von außen durch die Verstell-Stange
schieben
6. Kunststoffscheibe zwischen den beiden
Stangen einsetzen
7. Schraube mit einer Mutter festsetzen.
1. Flansch am Saugrüssel zwischen die
Seitenwinkel bis zu dem unteren
II
Aufnahmewinkel schieben.
2. Die Nase am Flansch muss in die Öffnung des
Aufnahmewinkels passen.
3. Saugrüssel mit vormontierter Schraube
befestigen.
1. Stützbleche von außen in die Öffnung des
Gehäusegebläses hängen.
III
2. Den Ausblasstutzen in die Öffnung des
Gehäusegebläses legen.
3. Bauteile mit 4 Schrauben befestigen.
1. Auffangsack mit den 4 Halteschlaufen am
IV
Führungsholm befestigen.
2. Anschluss des Fangsacks über den
Ausblasstutzen ziehen.
3. Anschluss mit dem Spannband befestigen.
Universalsauger
Originalbedienungsanleitung
LS 5000
LS 5000 HSW
Detailzeichnung
1. Führungsholm
2. Motorkonsole
3. Distanzrohr
4. Scheibe 8,4
5. Sicherungsmutter M8
6. Querstrebe
7. Senkrechtschraube
M8x45
Scheibe 8,4
8. Scheibe 8,4
Sicherungsmutter M8
9. Stützstrebe
Detailzeichnung
1. Verstellstange
2. Halter vom Radbügel
3. Flachrundschraube
M8x20
4. Kunststoffscheibe
5. Scheibe 8,4
6. Mutter M8
Detailzeichnung
1. Sechskantschraube
2. Scheibe
3. Sicherungsscheibe
4. Gebläsedeckel
5. Aufnahmewinkel
Detailzeichnung
1. Wand vom
Gehäusegebläse
2. Gehäusegebläse
3. Stützblech
- 15
