- Seite 1 ÖNORM EN 1147 und F 4047 Deutsche Fassung MUNK GmbH | Rudolf-Diesel-Straße 23 | D-89312 Günzburg Phone +49 (0) 82 21 / 36 16-01 | Fax +49 (0) 82 21 / 36 16-80 | E-Mail info@munk-group.com Stand: 14.04.2025 00250.101.07.9~b www.munk-group.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine bestimmungsgemäße Anwendung ..........4 Allgemeine Sicherheitshinweise..............4 Unfallverhütung beim Einsatz von tragbaren Leitern ........5 Allgemeine Benutzung ................. 6 Schiebeleiter 3- teilig ..................8 Technische Daten ..................8 Ausstattung ....................8 Sicherheitshinweise..................8 Einsatz ......................9 Schiebleiter 2- teilig ..................11 Technische Daten .................. - Seite 3 11.2.3 Schiebeleiter 2- teilig, 10,0 m ............... 30 11.3 Steckleiter ..................... 33 11.3.1 Steckleiter Teil A Unterteil ................33 11.3.2 Steckleiter Teil B Oberteil ................35 11.3.3 Steckleiter Einsteckteil ................37 11.3.4 Steckleiter Verbindungsteil ................38 Gewährleistung und Haftung ................ 39...
-
Seite 4: Allgemeine Bestimmungsgemäße Anwendung
Allgemeine bestimmungsgemäße Anwendung Im Feuerwehrdienst ersetzen Leitern Angriffs- und Rettungswege, wenn bau- liche Verkehrswege nicht vorhanden oder nicht passierbar sind. Beachten Sie bitte immer „Die richtige Leiter für den jeweiligen Einsatzauftrag“. Allgemeine Sicherheitshinweise 1. Tragbare Feuerwehrleitern dürfen nur von Personen eingesetzt werden, die entsprechend der geltenden Vorschriften ausgebildet worden sind. -
Seite 5: Unfallverhütung Beim Einsatz Von Tragbaren Leitern
Unfallverhütung beim Einsatz von tragbaren Leitern Für Ausbildung, Übung und Einsatz gilt das ÖBFV-Fachschriftenheft 22 in der jeweils gültigen Fassung. Mustergeprüfte tragbare Leitern für die Feuerwehr entsprechen bezüglich ihrer Beschaffenheit und Ausführung der ÖNORM EN 1147 und F 4047 in ihrer jeweils gültigen Fassung. -
Seite 6: Allgemeine Benutzung
Elektrizität: z. B. durch in Stellung bringen der Leiter in unmittelbarer Nähe oder durch Berühren von Fahrdrähten oder anderen Strom führenden Leitun- gen mit der Leiter. Um diesen Gefahren vorzubeugen empfehlen wir nachdrücklich, die folgen- den Hinweise aufmerk-sam zu lesen und zu beachten. Allgemeine Benutzung Leiter dürfen nur gemäß... - Seite 7 rungsposten, Warnleuchten, Warnschildern, usw. 13. Es ist darauf zu achten, dass die zulässige Nutzlast nicht überschritten wird. 14. Es ist unzulässig auf der bzw. auf die Leiter zu springen. 15. Leitern möglichst gleichmäßig und schwingungsfrei besteigen. 16. Beim Auf-, Ab- oder Übersteigen nur die Sprossen im Klammergriff fassen, nicht an den Holmen festhalten.
-

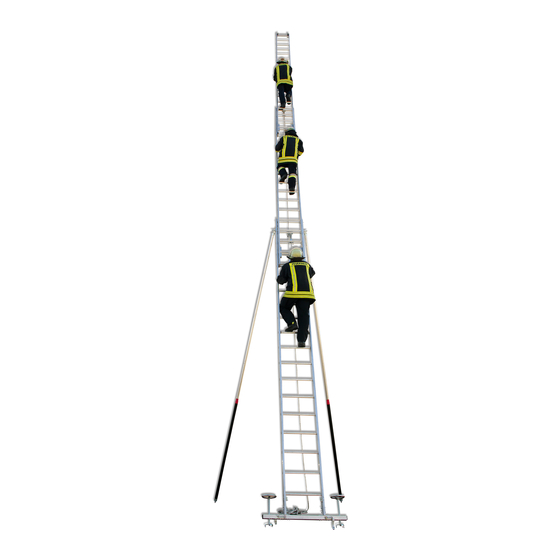

Seite 8: Schiebeleiter 3- Teilig
Schiebeleiter 3- teilig Technische Daten Bestell- Bezeich- Spros- Länge Länge nung wicht eingefahren ausgefahren 116106 Schiebeleiter 95 kg 6,10 m 14,00 m 3-teilig 14,0 m Zulässige Belastung: 3-Personen bzw. 324 kg Lichte Weite der Unterleiter: 490 mm Lichte Weite der Mittelleiter:... -
Seite 9: Einsatz
Einsatz Vor- und Zurücknahme durch zwei Trupps (4 Personen) Der Maschinist unterstützt die zwei Trupps bei der Entnahme. Von 4 Personen wird die Leiter an den Sprossen gefasst, mit gestreckten Armen und dem Leiter-fuß voraus zur Einsatzstelle getragen. Die Schiebeleiter wird unterhalb der Einstiegöffnung abgelegt. Der Abstand des unteren Endes der Leiter zum Objekt richtet sich nach der Einsatzhöhe. - Seite 10 Zum Einfahren der Leiter, diese wieder in ihre nahezu senkrechte Stellung bringen; dabei sichern die beiden Personen an den Stützstangen die Leiter. Zugseil von der Sprosse lösen und Leiter soweit ausziehen, bis dass die Schlepphaken der Auslö-sungen über die Sprossen gelangen. Dabei darauf achten, dass dies bei beiden ausschiebbaren Leiternteilen der Fall ist.
-
Seite 11: Schiebleiter 2- Teilig
Schiebeleiter 2- teilig Technische Daten Bestell- Bezeich- Spros- Länge Länge nung wicht eingefahren ausgefahren 116107 Schiebeleiter 40 kg 4,70 m 8,00 m 2-teilig 8,0 m 116108 Schiebeleiter 44 kg 5,30 m 9,00 m 2-teilig 9,0 m 116109 Schiebeleiter 49 kg 5,90 m 10,00 m 2-teilig... -
Seite 12: Einsatz
Einsatz Vor- und Zurücknahme durch zwei Trupps (4 Personen) Der Maschinist unterstützt die zwei Trupps bei der Entnahme. Von 4 Personen wird die Leiter an den Sprossen gefasst, mit gestreckten Armen und dem Leiter-fuß voraus zur Einsatzstelle getragen. Die Schiebeleiter wird unterhalb der Einstiegöffnung abgelegt. Der Abstand des unteren Endes der Leiter zum Objekt richtet sich nach der Einsatzhöhe. - Seite 13 der Sprosse zum Aufliegen kommen. Prüfen, ob die Fallhaken ordnungsge- mäß aufliegen. Insbesondere bei Dunkelheit ergibt sich durch das Einfallgeräusch der Fall- haken eine gute Kon-trollmöglichkeit. Diese hörbare Kontrolle sollte jedoch bei Tage wiederholt geübt und dann durch Sichtkontrolle jeweils gegenge- prüft werden.
- Seite 14 ab, die beiden Perso-nen an den Leiterholmen bzw. Stützstangen helfen durch Gegenhalten mit. Wenn die Leiter am Boden liegt, werden beide Stützstangen in die Halter gelegt und mit den Halte-riemen befestigt. Die Schiebeleiter kann nun von 4 Personen von der Einsatzstelle getragen werden.
-
Seite 15: Steckleiter Teil A & Teil B
Steckleiter Teil A & Teil B Technische Daten Bestell- Bezeichnung Sprossen Gewicht Länge 116102 Steckleiter Oberteil B 9,5 kg 2,70 m 116101 Steckleiter Unterteil A 8,6 kg 2,70 m 116103 Einsteckteil T3 2,7 kg 0,75 m 116104 Steckleiter- 5,3 kg Verbindungsteil Zulässige Belastung: 2 Personen bzw. -
Seite 16: Einsatz
Schlauchbrücke eingesetzt werden. Auf größeren Feuerwehrfahrzeugen ist die Steckleiter, im Regelfall paarwei- se gesteckt aufeinan-derliegend, auf dem Fahrzeugdach gelagert. Bei klei- neren Fahrzeugen kann die Lagerung auch in Einzelteilen erforderlich sein. Wenn gleich die Steckleiter aus 4 gleichen Steckleiterteilen, auch B-Teile genannt, als funktionell einsatzfähig anerkannt wird, wird grundsätzlich aus sicherheitsrelevanten Gründen angeraten, an-stelle eines dieser B-Teile ein sog. - Seite 17 außen an den Holm festgehalten. Die zwei Personen am Leiterkopf richten die Leiter auf, die beiden anderen Personen helfen durch Ziehen mit. Nach Ausrichten der Leiter kann diese bestiegen werden, wobei eine Person unten sichert, wäh-rend die andere Person die Leiter besteigt. Zum Absenken der Leiter wird diese in ihre nahezu senkrechte Stellung gebracht, dabei sichern zwei Personen an den Leiterfüßen.
-
Seite 18: Prüfungen
Prüfungen Prüffristen Leitern sollten nach folgendem Zeitplan einer Sicht- und Belastungsprüfung durch eine befähigte Person geprüft werden: - mindestens einmal jährlich - wenn die Leiter betriebsunfähig erscheint - wenn die Leiter anderweitig als zu dem normalen Verwendungszweck genutzt wurde. - nach großer Hitzeeinwirkung - nach jeder Reparatur, außer es handelt sich um einen ausschließlichen Austausch der Seile oder des Drahtseils. -
Seite 19: Sichtprüfung
Sichtprüfung Bei der Sichtprüfung der Leitern sind folgende Punkte zu beachten: - Nach der Belastungsprüfung dürfen weder Schäden noch bleibende For- mänderungen fest-stellbar sein. - Leiterholme und Sprossen auf Risse, Absplitterungen, starke Verformung bzw. Abnutzung kontrollieren. - Verbindung zwischen Holm und Sprosse auf Festigkeit kontrollieren. - Alle Schraub und Nietenverbindungen auf Festigkeit kontrollieren. -
Seite 20: Reparatur Und Wartung
Reparatur und Wartung 10.1 Allgemeines Reparaturen dürfen nur von sachkundigen Personen durchgeführt werden. Bei Auswechselung von Sprossen (30 x 30 mm) der Steckleiter ist darauf zu achten, dass schad-hafte Sprossen durch fehlerfreie Sprossen gleicher Art ersetzt werden. Die Festigkeit der Holme darf nicht beeinträchtigt werden. Rundsprossen können nicht ersetzt werden. -
Seite 21: Ersatzteile
Ersatzteile 11.1 Schiebeleiter 3-teilig 11.1.1 Schiebeleiter 3-teilig 14,0 m... - Seite 22 116106 Pos- Nr. Menge Benennung Teile-Nr. Oberleiter 01475.100.00.7 Mittelleiter 01475.200.00.7 Unterleiter 01475.300.00.7 Stütze 01475.400.00.7 Querbalken 01475.500.00.7 Auslösung 832003 Zugseilumlenkung 01474.650.00.7 Seilrollenhalter 01474.640.00.7 Seilbremse 01474.600.00.0 Winkel 01474.510.00.7 Abstandsrohr 01474.110.00.7 Endkappe 01474.120.00.7 Endkappe 01474.220.00.7 Endkappe 01474.320.00.7 Stützenhalter 01411.100.50.0 Distanzteil 7027331 Querrohr 00194.005.96.0...
- Seite 23 Pos- Nr. Menge Benennung Teile-Nr. Sechskantschraube 811001 Sechskantschraube 00101.289.00.0 Sechskantschraube 00101.334.00.0 Senkschraube 00111.421.00.0 Linsen-Flanschkopfschraube 00106.416.00.0 Linsen-Flanschkopfschraube 00106.332.00.0 Linsen-Flachkopfschraube 00106.329.00.0 Linsen-Flanschkopfschraube 811003 Linsen-Flanschkopfschraube 811017 Linsen-Flanschkopfschraube 811026 U-Scheibe 00145.012.05.6 U-Scheibe 00145.208.00.0 Scheibe 812004 U-Scheibe 812001 Blechschrauben 00150.089.00.0 Bohrschrauben 00150.551.00.0 Blindnietmutter 815001 Hutmutter 00140.406.00.0 Hutmutter 00140.408.00.0...
-
Seite 24: Schiebleiter 2- Teilig
11.2 Schiebeleiter 2-teilig 11.2.1 Schiebeleiter 2-teilig 8,0 m... - Seite 25 116107 Pos- Nr. Menge Benennung Teile-Nr. Oberleiter 01476.100.00.7 Unterleiter 01476.300.00.7 Leiterfußspritzer 01476.400.00.0 Seilbremse 01474.600.00.0 Gehäuse 01476.900.10.7 Auslösung 832003 Endkappe 01474.320.00.7 Abstandsrohr 01476.750.00.7 Endkappe 01474.120.00.7 Seilrolle kpl. 7115858 Querrohr 00165.012.44.7 Anschlag 00165.012.46.7 Buchse 00167.000.45.1 Auflage schwarz 00167.004.01.1 Aufnahmeklotz 00194.006.00.7 Rolle 00194.006.03.6 Lageraufnahme 00194.005.99.0 Querrohr...
- Seite 26 Pos- Nr. Menge Benennung Teile-Nr. U-Scheibe 00145.012.05.6 U-Scheibe 00145.208.00.0 Blindniete 820003 Hutmutter 00140.408.00.0 Blindnietmutter 815001 Polyesterseil 00180.002.03.0...
-
Seite 27: Schiebeleiter 2-Teilig 9,0 M
11.2.2 Schiebeleiter 2-teilig 9,0 m... - Seite 28 116108 Pos- Nr. Menge Benennung Teile-Nr. Oberleiter 01477.100.00.7 Unterleiter 01477.300.00.7 Leiterfußspritzer 01476.400.00.0 Seilbremse 01474.600.00.0 Gehäuse 01476.900.10.7 Auslösung 832003 Endkappe 01474.320.00.7 Abstandsrohr 01476.750.00.7 Endkappe 01474.120.00.7 Seilrolle kpl. 7115858 Querrohr 00165.012.44.7 Anschlag 00165.012.46.7 Buchse 00167.000.45.1 Auflage schwarz 00167.004.01.1 Aufnahmeklotz 00194.006.00.7 Rolle 00194.006.03.6 Lageraufnahme 00194.005.99.0 Querrohr...
- Seite 29 Pos- Nr. Menge Benennung Teile-Nr. U-Scheibe 00145.208.00.0 Blindniete 820003 Hutmutter 00140.408.00.0 Blindnietmutter 815001 Polyesterseil 114005...
-
Seite 30: Schiebeleiter 2-Teilig 10,0 M
11.2.3 Schiebeleiter 2-teilig 10,0 m... - Seite 31 116109 Pos- Nr. Menge Benennung Teile-Nr. Oberleiter 01478.100.00.7 Unterleiter 01478.300.00.7 Leiterfußspritzer 01476.400.00.0 Seilbremse 01474.600.00.0 Gehäuse 01476.900.10.7 Auslösung 832003 Endkappe 01474.320.00.7 Abstandsrohr 01476.750.00.7 Endkappe 01474.120.00.7 Seilrolle kpl. 7115858 Querrohr 00165.012.44.7 Anschlag 00165.012.46.7 Buchse 00167.000.45.1 Auflage schwarz 00167.004.01.1 Aufnahmeklotz 00194.006.00.7 Rolle 00194.006.03.6 Lageraufnahme 00194.005.99.0 Querrohr...
- Seite 32 Pos- Nr. Menge Benennung Teile-Nr. U-Scheibe 00145.208.00.0 Blindniete 820003 Hutmutter 00140.408.00.0 Blindnietmutter 815001 Polyesterseil 114005...
-
Seite 33: Steckleiter
11.3 Steckleiter 11.3.1 Steckleiter Teil A Unterteil... - Seite 34 116101 Pos- Nr. Menge Benennung Teile-Nr. Steckleiter 01401.200.10.7 Stecktasche 820005 Stopper 01403.000.04.7 Anschlag 01403.000.05.7 Gummischuh 820001 Zylinderschraube 00103.237.00.0 Sechskantmutter 813002 Blindniete 00152.264.45.0 Blindniete 820002...
-
Seite 35: Steckleiter Teil B Oberteil
11.3.2 Steckleiter Teil B Oberteil... - Seite 36 116102 Pos- Nr. Menge Benennung Teile-Nr. Steckleiter 01401.300.10.7 Stecktasche 820005 Steckleiterschloß 00165.000.32.0 Anschlag 01403.000.05.7 U-Profil 01401.200.31.7 Winkel 01401.200.30.7 Stopper 01403.000.04.7 Gummischuh 820001 Zylinderschraube 00103.237.00.0 Sechskantmutter 813002 Blindniete 00152.264.45.0 Blindniete 820003 Blindniete 820002...
-
Seite 37: Steckleiter Einsteckteil
11.3.3 Steckleiter Einsteckteil 116103 Pos- Nr. Menge Benennung Teile-Nr. Leiternteil 01401.400.00.7 Stecktasche 820005 Stopper 01403.000.04.7 Anschlag 01403.000.05.7 Gummischuh 820001 Zylinderschraube 00103.237.00.0 Sechskantmutter 813002 Blindniete 00152.264.45.0 Blindniete 820002... -
Seite 38: Steckleiter Verbindungsteil
11.3.4 Steckleiter Verbindungsteil 116104 Pos- Nr. Menge Benennung Teile-Nr. Schweissbaugruppe 01401.500.00.7 Steckleiterschloß 00165.000.32.0 Gummischuh 820001 Distanzblech 7012078 Zylinderschraube 00103.237.00.0 Sechskantmutter 813002 Blindniete 00152.220.45.3 Aufkleber 00250.116.10.4... -
Seite 39: Gewährleistung Und Haftung
Wir weisen darauf hin, dass die Weitergabe die Vervielfältigung dieser Be- dienungsanleitung, so-wie die Mitteilung ihres Inhalts nur mit ausdrücklicher Zustimmung der MUNK GMBH zulässig ist. Zuwiderhandlungen, verpflichtet zum Schadenersatz. Das Urheberrecht dieser Bedienungsanlei-tung ver- bleibt bei der MUNK GMBH. - Seite 40 Sicherheit. Made in Germany. MUNK Günzburger Steigtechnik ist eine Marke der MUNK Group und steht für Leitern, Rollgerüste und Sonderkonstruktionen in Premium-Qualität. MUNK Günzburger Steigtechnik MUNK Rettungstechnik MUNK Service MUNK Profiltechnik MUNK GmbH | Rudolf-Diesel-Str. 23 | 89312 Günzburg Tel +49 (0) 82 21 / 36 16-01 | Fax +49 (0) 82 21 / 36 16-80 info@munk-group.com | www.munk-group.com...
