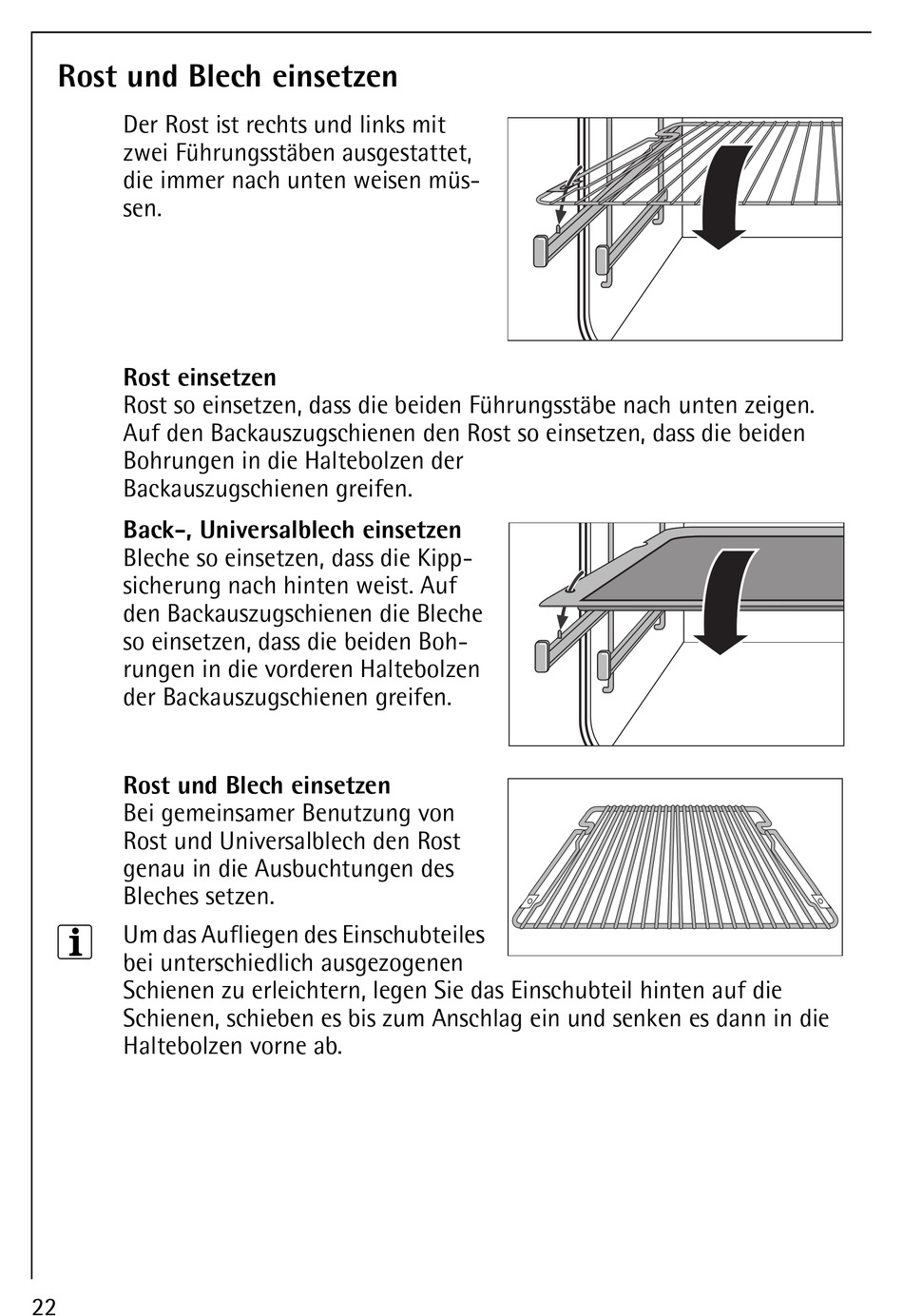

Rost und Blech einsetzen
Der Rost ist rechts und links mit
zwei Führungsstäben ausgestattet,
die immer nach unten weisen müs-
sen.
Rost einsetzen
Rost so einsetzen, dass die beiden Führungsstäbe nach unten zeigen.
Auf den Backauszugschienen den Rost so einsetzen, dass die beiden
Bohrungen in die Haltebolzen der
Backauszugschienen greifen.
Back-, Universalblech einsetzen
Bleche so einsetzen, dass die Kipp-
sicherung nach hinten weist. Auf
den Backauszugschienen die Bleche
so einsetzen, dass die beiden Boh-
rungen in die vorderen Haltebolzen
der Backauszugschienen greifen.
Rost und Blech einsetzen
Bei gemeinsamer Benutzung von
Rost und Universalblech den Rost
genau in die Ausbuchtungen des
Bleches setzen.
3
Um das Aufliegen des Einschubteiles
bei unterschiedlich ausgezogenen
Schienen zu erleichtern, legen Sie das Einschubteil hinten auf die
Schienen, schieben es bis zum Anschlag ein und senken es dann in die
Haltebolzen vorne ab.
22
