Surface Mounting - Templed Raybeam Pro V2 Ht Montageanleitung

MONTAGEANLEITUNG
tempLED RayBeam Pro V2 HT Serie
Bügelmontage

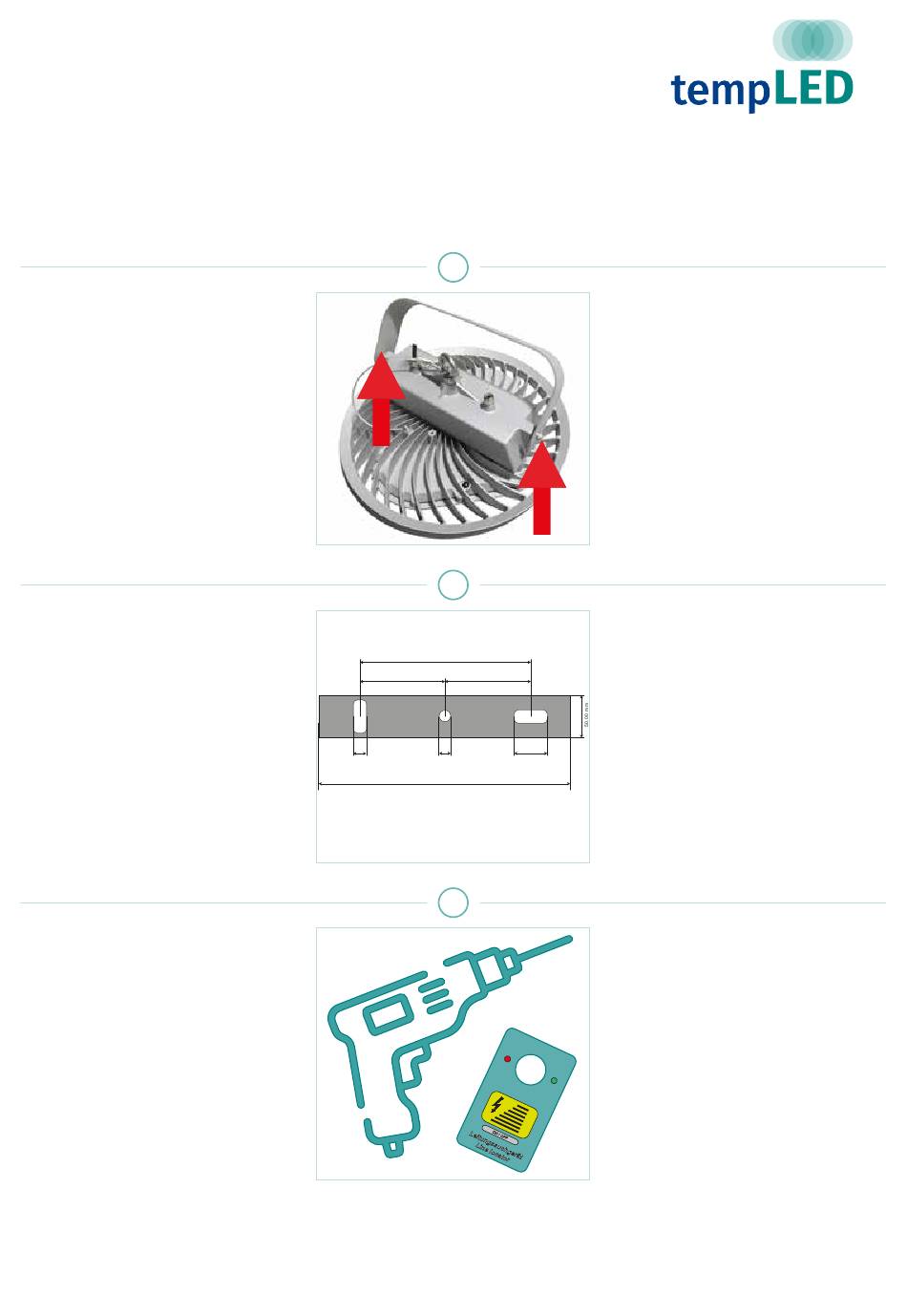

Schritt 1:
Entfernen des Bügels
Bitte entfernen Sie zuerst den Monta-
gebügel von der Leuchte. Öffnen Sie
die beiden Halteschrauben mit Hilfe
eines Inbusschlüssels der Größe 6.
Achten Sie darauf, dass die beiden
Abstandshalter nicht verloren gehen.
Schritt 2:
Anzeichnen der Bohrlöcher
Zeichnen Sie die Bohrlöcher an der
Oberfläche des Montageortes an.
Nehmen Sie dazu die nebenstehende
Masszeichnung zur Hilfe.
Schritt 3:
Bohrlöcher anfertigen
Prüfen Sie ggf. die Stellen der Bohrlö-
cher mit einem Leitungssuchgerät und
fertigen Sie dann die Bohrlöcher an.
Wählen Sie einen der Montageober-
fläche und dem Gewicht der Leuchte
angepassten Bohrlochdurchmesser.
(Symbolabbildung)
11,00 mm
Driller icon made by Freepik from www.flaticon.com
© tempLED GmbH | Kaiserreich Straße 4
info@tempLED.de | www.tempLED.de
1
2
170,00 mm
80,00 mm 90,00 mm
11,00 mm 32,50 mm
RayBeam Pro V2 100 / 150 / 200 HT: 340,90 mm
RayBeam Pro V2 240 HT: 310,50 mm
3
| 83088 Kiefersfelden
| WEEE-Reg.-Nr.: DE 26163456
V.01/2024
INSTALLATION GUIDE
tempLED RayBeam Pro V2 HT series

Surface mounting

Step 1:
Removing the holder
First, please remove the holder from
the luminaire by loosening the two
holding screws with an Allen key size 6
or a hex wrench size 6. Be careful not
to lose the two spacers.
Step 2:
Marking the drill holes
Mark the drill holes on the surface of
the mounting location. Please use the
measurement drawing on the left.
Step 3:
Drilling the holes
Please check the drilling spots with a
line locator and drill the holes. Choose
a drill hole diameter suitable for the
material of the mounting surface and
the weight of the luminaire.
(symbol illustration)
