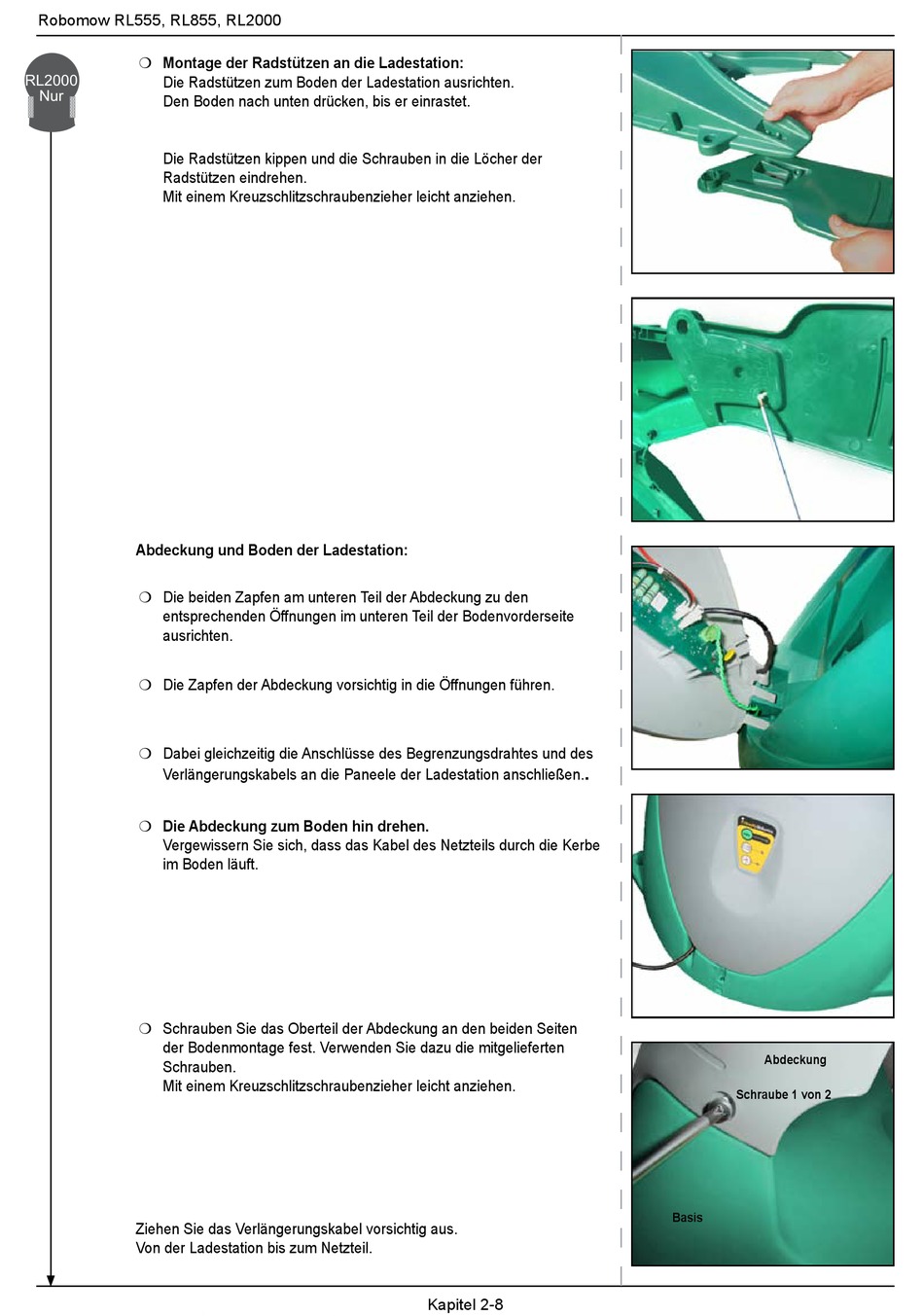

Robomow RL2000 Betriebshandbuch Seite 24

Robomow RL555, RL855, RL2000
Montage der Radstützen an die Ladestation:
❍
�����
������
Die Radstützen zum Boden der Ladestation ausrichten.
�����
���
Den Boden nach unten drücken, bis er einrastet.
���
Die Radstützen kippen und die Schrauben in die Löcher der
Radstützen eindrehen.
Mit einem Kreuzschlitzschraubenzieher leicht anziehen.
�����
������
�����
Abdeckung und Boden der Ladestation:
Die beiden Zapfen am unteren Teil der Abdeckung zu den
❍
entsprechenden Öffnungen im unteren Teil der Bodenvorderseite
ausrichten.
Die Zapfen der Abdeckung vorsichtig in die Öffnungen führen.
❍
Dabei gleichzeitig die Anschlüsse des Begrenzungsdrahtes und des
❍
Verlängerungskabels an die Paneele der Ladestation anschließen.
Die Abdeckung zum Boden hin drehen.
❍
Vergewissern Sie sich, dass das Kabel des Netzteils durch die Kerbe
im Boden läuft.
Schrauben Sie das Oberteil der Abdeckung an den beiden Seiten
❍
der Bodenmontage fest. Verwenden Sie dazu die mitgelieferten
Schrauben.
Mit einem Kreuzschlitzschraubenzieher leicht anziehen.
Ziehen Sie das Verlängerungskabel vorsichtig aus.
Von der Ladestation bis zum Netzteil.
.
Kapitel 2-8
Abdeckung
Schraube 1 von 2
Basis
