Seite 4
Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis. Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original-Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen.
DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate...
Keine Armreifen, Ohrringen, Ringe, Ketten oder andere Gegenstände tragen, die bei der Bedienung des Geräts stören. Keine Kleidung mit weiten Ärmeln, Schals, Schlipse oder jedes andere Kleidungsstück tragen, dass sich während Bedienung, Kontrolle und Wartung des Geräts in den beweglichen Teilen verfangen kann. Edit. 014 - 04/2017 www.larius.eu...
Airless System zu wechseln, müssen Sie die Luftversorgung schließen und die Spritzpistole ersetzen. Modell mit GESTELL Modell TOP FINISH Modell mit Fahrwagen Anwendungsgebiete Hauptmaterialien Lack Firnis Innenräume Außenbereiche Wasserfarbe Emulsion Industriegebäude Acryl Imprägnierung Industrieanlagen Grundierung Rostschutz Renovierungen Emaillack Primer Dächer Fixierung Edit. 014 - 04/2017 www.larius.eu...
EXCALIBUR NEW BESCHREIBUNG DES GERÄTS Modell mit GESTELL POS. Beschreibung POS. Beschreibung Umlaufschlauch Ansaugschaluch Rückführungausgang Anschluss Materialauslauf Sicherheits-Umlaufventil Kontrolleuchte Ansaugfilter Handspritzpistole Airless Filterdeckel Sicherheitsfeststeller Pumpaggregat Reduzierbox ON/OFF Schalter Handgriff Drehschalter zur Regulierung des Betriebsdrucks Gestell Edit. 014 - 04/2017 www.larius.eu...
Seite 11

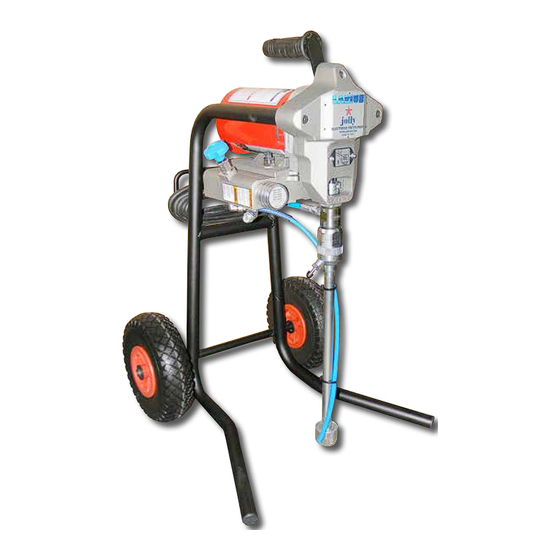

EXCALIBUR NEW Modell mit FAHRWAGEN Drücken zum Entsperren POS. Beschreibung POS. Beschreibung Umlaufschlauch Fahrwagen mit Gelenk Anschluss Ansaugskugel Freisetzung Ansaugschlauch Edit. 014 - 04/2017 www.larius.eu...
Seite 12
EXCALIBUR NEW Modell TOP FINISH POS. Beschreibung POS. Beschreibung Fahrwagen Top Finish Kompressor Luftregler Luftbehälter Druckwächter Handpistole Mist-less 09 Manometer Gehäuse Edit. 014 - 04/2017 www.larius.eu...
Seite 13
EXCALIBUR NEW Edit. 014 - 04/2017 www.larius.eu...
• RICHTEN SIE DEN PISTOLENSTRAHL NIEMALS AUF Die Mitteilung hat per Einschreibebrief mit Rückschein SICH ODER ANDERE PERSONEN. ER KANN SCHWERE an die Firma LARIUS und das Transportunternehmen VERLETZUNGEN VERURSACHEN. zu erfolgen. • BEGEBEN SIE SICH BEI VERLETZUNGEN DURCH DEN Für die Entsorgung der Verpackungsmaterialien...
Eingriffe und Wartungen - Verwendung von nicht originalen und nicht für das spezielle Modell bestimmten Ersatzteilen VERWENDEN SIE BEI DER ARBEIT IN - Vollständige oder teilweise Missachtung der UNMITTELBARER NÄHE DES GERÄTS EINEN Anleitungen. GEEIGNETEN HÖRSCHUTZ. Edit. 014 - 04/2017 www.larius.eu...
Steckdose eingesetzt werden, muß es die gleichen Eigenschaften des mitgelieferten Kabels besitzen (Durchschnitt mindestens 2,5 mm ) und darf höchstens 50 Meter lang sein. Höhere Längen und kleinere Durchmesser können übermäßige Spannungsabfälle und Funktionsstörungen des Geräts verursachen. Edit. 014 - 04/2017 www.larius.eu...
“OFF” (0) steht, bevor Sie das Netzkabel in die Steckdose stecken. • Stellen Sie den Druckregler (F5) auf “MIN” (gegen den Uhrzeigersinn drehen). • Vergewissern Sie sich, daß sich keine Düse an der Pistole (F3) befindet. Edit. 014 - 04/2017 www.larius.eu...
Seite 18
„RÜCKLAUF UND REINIGUNG“ drehen (Tropfensymbol), so dass das Gerät bei Mindestgeschwindigkeit läuft. Rücklauf und Reinigung • Drehknopf zur Druckregulierung (F5) wenig im Uhrzeigersinn drehen, so dass das Gerät bei Mindestgeschwindigkeit läuft. PRESSIONE DRUCK Rücklauf und Reinigung Edit. 014 - 04/2017 www.larius.eu...
• Vermischen und filtern Sie das Produkt vor dem Gebrauch. Zum Filtern empfehlen wird den Gebrauch der Filter LARIUS METEX FEIN (ref. 214) und GROß (rif. 215). Vergewissern Sie sich, daß das zu verwenden- de Produkt mit den Baumaterialien des Geräts (Edelstahl und Aluminium) verträglich ist.
Loslassen des Pistolendrückers plötzliche Dru- ckerhöhungen auftreten. In diesem Fall öffnet sich das Sicherheits- Umlaufventil automatisch und läßt einen Teil des Materials aus dem Umlaufschlauch ab. Danach schließt es sich wieder und stellt die ursprünglichen Betriebsbedingungen wieder her. Edit. 014 - 04/2017 www.larius.eu...
ABSCHALTUNG DES RUCKLAUFS (NACH 15 MIN.) REINIGUNG AM ARBEITSENDE • Reduzieren Sie den Druck so weit wie möglich (Druckregler (H1) gegen den Uhrzeigersinn drehen). • Betätigen Sie den ON/OFF-Schalter (H2) auf dem Gehäuse des Elektromotors, um das Gerät abzustellen. Edit. 014 - 04/2017 www.larius.eu...
REGELMÄSSIG • Überprüfen Sie die Pumpendichtungen (wenn das Produkt noch zieht, die Dichtungen austauschen); • Reinigen Sie die Lackverkrustungen (Lackierpistolen, usw.). Rif. 16340 • Überprüfen Sie, dass die Schläuche und alle Befestigungen richtig angezogen sind. Edit. 014 - 04/2017 www.larius.eu...
Überprüfen und gegebenenfalls • Ablaßventil defekt; austauschen; Schließen Sie vor der Durchführung jeglicher Art von Wartung oder Austausch einzelner Pumpenteile stets die Stromzu- fuhr und lassen Sie den Druck ab. (siehe Anweisungen für die “Korrekte Dekompression”). Edit. 014 - 04/2017 www.larius.eu...
Richten Sie die Pistole auf den Materialsam- melbehälter und betätigen Sie den Drücker, um den Druck abzulassen. • Lösen Sie sehr langsam den Schlauchanschluß an der Pistole. • Reinigen Sie Schlauch und Düse oder tauschen Sie sie aus. Edit. 014 - 04/2017 www.larius.eu...
Pleuel in eine zum Ausbau zugängliche Position bringen. • Saugeinheit abschrauben, dazu entsprechenden 32mm Schlüssel verwenden, siehe Abbildung. Gegebenenfalls Saugschlauch (P8) vor Ausführung der anschließenden Schritte entfernen. • Basisstift (P5) mit einer Zange (P6) herausziehen. Edit. 014 - 04/2017 www.larius.eu...
Prüfen, dass die jeweiligen Oberflächen des Kugelsitzes (P16) und der Kugel (P17) nicht beschädigt sind. Gegebe- nenfalls beide ersetzen. • Komponenten in der richtigen Reihenfolge wieder zusam- mensetzen, siehe Abbildung. • Mit einem 36 mm Schlüssel Pumpelement abschrauben, siehe Abbildung. Edit. 014 - 04/2017 www.larius.eu...
Graues Polyethylen Code 16124 Gewachstes Leder Code16155 Graues Polyethylen Code 16124 PTFE Weiß Code 16107 Rostfreier Außengewindering Code 16108 • Entfernen Sie den Dichtungsring (P23) aus PTFE und er- setzen sie durch einen neuen (P24). Edit. 014 - 04/2017 www.larius.eu...
Seite 31
Code 16117 Graues Polyethylen Code 16136 Rostfreier Innen- gewindering Code 18645 PTFE Abschaber Code 18648 • Neues Dichtungsset wieder einsetzen, dabei auf die richtige Reihenfolge achten, siehe Abbildung. Abnutzung des Abschabers (Bestellnr. 18648) prüfen. Gegebenenfalls auswechseln. Edit. 014 - 04/2017 www.larius.eu...
Seite 32
Dichtungen nicht beschädigt werden. • Komponenten zusammenbauen, siehe Abbildung. • O-Ring-Dichtung (P30) (Bestellnr. 16126) mit Fett schmieren, siehe Abbildung. Als Fett wird Vaseline empfohlen. • Dichtungen (P29) und Stange schmieren. Als Fett wird Vaseline empfohlen. Edit. 014 - 04/2017 www.larius.eu...
KORREKTE POSITIONIERUNG DER PUMPENEINHEIT Nach der Montage der Einheit wie folgt vorgehen: • Position des Pleuels prüfen, er muss sich am unteren Totpunkt befinden. • Gesamte Pumpeneinheit (P10) in den Getriebedeckel (P33) einführen, siehe Abbildung. Edit. 014 - 04/2017 www.larius.eu...
Seite 34
(P35) in den Pleuel (P34) einsetzen. • Prüfen, dass die im Pleuel (P34) sitzende Verschlussfeder (P36) beim Schließen in den Sitz des Stifts eingeführt wird (siehe Abbildung). • Gesamte Pumpeneinheit (P10) in den Getriebedeckel schrauben. Edit. 014 - 04/2017 www.larius.eu...
(P40) gibt, ersetzen Sie die Dichtung (X1) wie folgt: • Inspektionsdeckel (P2) wieder schließen. • Ansaugschlauch (P8) wieder einbauen. Vor dem Festschrauben am Bodenventils auf das Gewinde (P39) PTFEband oder flüssiges PTFE auftragen. APPLICARE PTFE Edit. 014 - 04/2017 www.larius.eu...
ERSATZTEILE Modell mit Gestell Gestell Elektrohydraulische Vorrichtung komplett rif. 18770 Seite 37 e 18771 Seite 38 Untersetzungsgetriebe Seite 36 O AD Zubehör Seite 49 O AC Elektromotor Seite 48 Komplettes Pumpenelement Seite 40 Sicherheits-Umlaufventil rif. 16400 Seite 35...
ERSATZTEILE Modell mit Fahrwagen Fahrwagen Elektrohydraulische Vorrichtung komplett rif. 18770 Seite 37 e 18771 Seite 38 Untersetzungsgetriebe Seite 36 O AD Zubehör Seite 49 O AC Elektromotor Seite 48 Komplettes Pumpenelement Seite 39 Sicherheits-Umlaufventil rif. 16400 Seite 35...
ERSATZTEILE Modell TOP FINISH Druckwächter Elektrohydraulische Vorrichtung Luftregler Seite 44 komplett rif. 18770 e 18771 Seite 45 Seite 38 O AC Elektromotor Ü Seite 48 sichtzeichnung Seite 42 O AB Fahrwagen Seite 47 Untersetzungsgetriebe Seite 36 O AD Zubehör Seite 49 Sicherheits-Umlaufventi rif.
EXCALIBUR NEW ELEKTROHYDRAULISCHE STEUERVORRICHTUNG KOMPLETT RIF. 18770 UND 18771 FÜR ALLE VERSIONEN ACHTUNG: Geben Sie bitte bei der Bestellung stets Artikelnummer und gewünschte Menge an. Edit. 014 - 04/2017 www.larius.eu...
Rif. K18775: Version mit Gestell mit Zubehör 230 V Rif. K18779: Version mit Gestell mit Zubehör 115 V Rif. K18776: Version mit Fahrwagen mit Zubehör 230 V Rif. K18780: Version mit Fahrwagen mit Zubehör 115 V Edit. 014 - 04/2017 www.larius.eu...
Seite 61
EXCALIBUR NEW Rif. 18777: Version mit Gestell mit Fallbehälter ohne Zubehör 230 V Rif. 18778: Verrsion mit Fahrwagen mit Fallbehälter ohne Zubehör 230 V Rif. K18778: Verrsion mit Fahrwagen mit Fallbehälter und Zubehör 230 V Edit. 014 - 04/2017 www.larius.eu...
