2

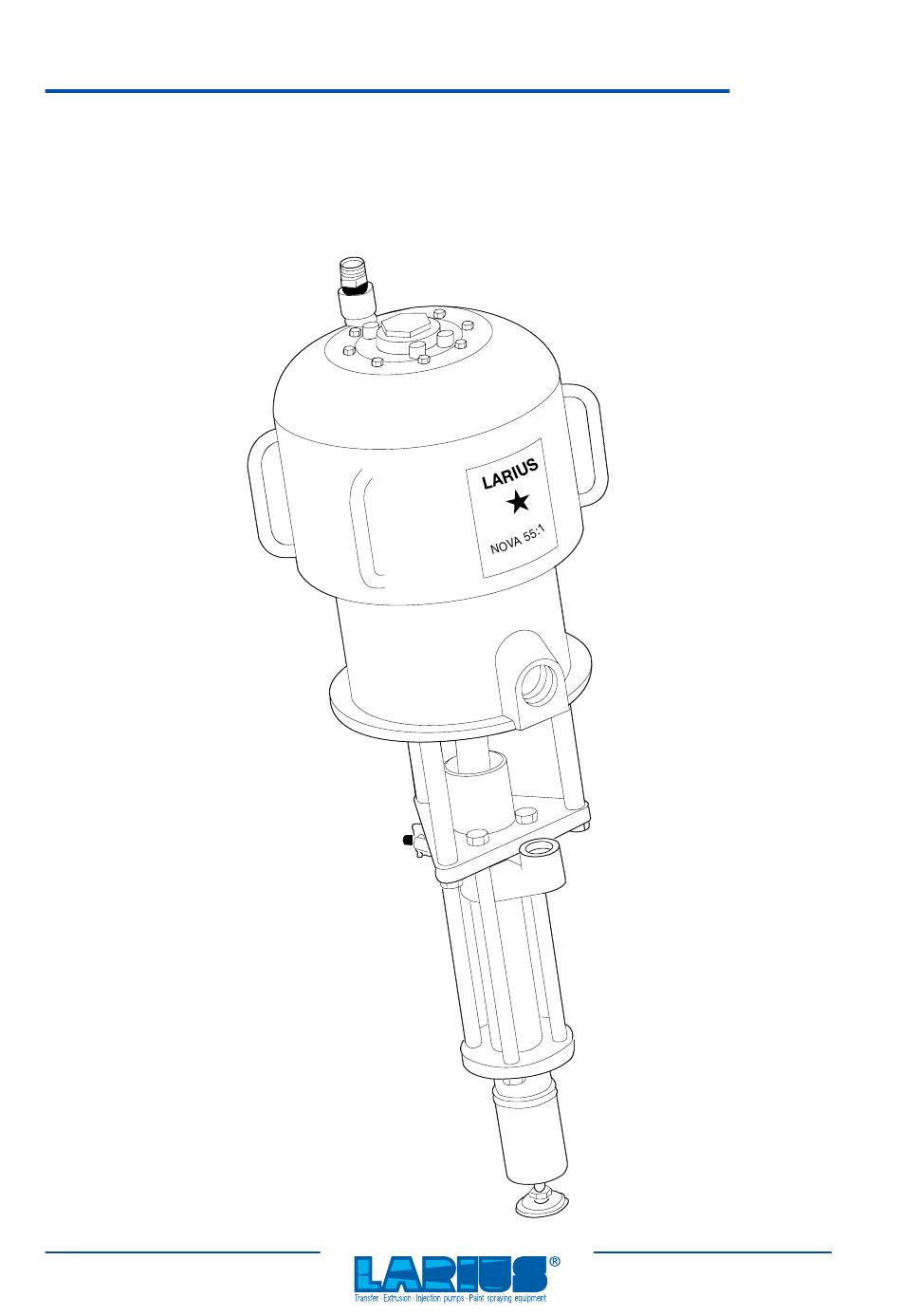

Pneumatische Pumpe
Nova 55:1 EXT
(Art.95900)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Larius Nova 55:1 EXT

Inhaltszusammenfassung für Larius Nova 55:1 EXT

  • Seite 1 Pneumatische Pumpe Nova 55:1 EXT (Art.95900)
  • Seite 2 NOVA 55:1 EXT FUNKTIONSPRINZIP Lufteinlass für Die Pumpe NOVA 55:1 EXT ist eine pneumatisch betriebene Hoch- Pumpenspeisung druckpumpe für das Umfüllen von Produkten mit hoher Viskosität. Die pneumatisch betriebene Pumpe NOVA besteht im Wesentli- chen aus einem Druckluftmotor und einer als "Materialunterpumpe"...

  • Seite 3: Technische Daten

    NOVA 55:1 EXT TECHNISCHE DATEN OMEGA 55:1 EXT Versorgungsluftdruck Pumpe 4.5 bar 250 bar Maximaler Druck des Produktes 3/4” GAS (M) Versorgungslufteinlass 12 l/min Maximale Förderleistung Zyklenanzahl pro Liter Max. Zyklenanz. pro Minute: 1” GAS (F) Materialauslass 57 Kg Gewicht <90 dB (A)

  • Seite 4: Beschreibung Des Geräts

    NOVA 55:1 EXT BESCHREIBUNG DES GERÄTS POS. Beschreibung POS. Beschreibung Versorgungslufteinlass Pumpe Entlüftungsventil Pneumatikmotor Schmiermittelbecher Materialauslass Dichtungshalte-Nutmutter Materialeinlass Verbindungsmuffe Materialpumpeinheit Ediz. 004 - 07/2015 www.larius.com...

  • Seite 5: Standardinstallation

    NOVA 55:1 EXT STANDARDINSTALLATION EINSTELLUNG Die Pumpe NOVA 55:1 kann auf einer druckluftbetriebenen BEFESTIGUNG DER PUMPE AN DER RAMMPRESSE Rammpresse mit Folgeplatte installiert werden (siehe Abbildung). Für die korrekte Befestigung der Pumpe an der Rammpresse siehe die Vorgehensweise, die in der Gebrauchs- und Wartungsanleitung Die pneumatisch betriebene Rammpresse gestattet das Ansaugen der pneumatisch betriebenen Rammpresse beschrieben wird.

  • Seite 6: Gewöhnliche Wartung

    NOVA 55:1 EXT REINIGUNG NACH ARBEITSABSCHLUSS Als Reinigung nach Arbeitsabschluss wird die Reinigung verstan- den, die ausgeführt werden muss, bevor ein anderes Produkt verwendet werden kann oder wenn das Gerät längere Zeit nicht benutztet wird. • Luftzufuhr der Pumpe schließen.

  • Seite 7: Störungstabelle

    NOVA 55:1 EXT STÖRUNGSTABELLE Störung Abhilfe Mögliche ursache • Luft-Versorgungsleitung prüfen. • Die Pumpe startet nicht • Die Luftzufuhr ist unzureichend; Querschnitt der Versorgungsleitung vergrößern; • R e i n i g e n . P r o d u k t - •...

  • Seite 8: Demontage Des Druckluftmotors

    NOVA 55:1 EXT DEMONTAGE DES DRUCKLUFTMOTORS Vor dem Ausbauen des Pneumatikmotors der • Die Schrauben (2.10/8) lösen [auf die Unterlegscheiben Pumpe immer die Druckluftzufuhr schließen und (2.10/9) achten] und die Halterung (2.10/7) zusammen mit den Druck ablassen. den Rollen (2.10/10) und den Stiften (2.10/11) abziehen.
  • Seite 9 NOVA 55:1 EXT • Die Aufnahme (2.10/17) nach oben ziehen, um die Ventile 2.10/20 (2.10/18) und die Federn (2.10/19) entfernen zu können (die 2.10/21 Teile reinigen bzw. im Fall von Verschleiß austauschen). • Die Gegenmutter (2.10/20) abschrauben [auf die Unter- legscheibe (2.10/21) achten] und dabei die Buchse (2.10/22)
  • Seite 10 NOVA 55:1 EXT • Die Führungsschraube (2.10/30) lösen [auf die Unterlegschei- be (2.10/31) achten] und den Zustand der Dichtung im Inneren der Schraube (2.10/30) kontrollieren. • Die Schrauben (2.10/32) entfernen [auf die Unterlegscheiben 2.10/32 (2.10/33) achten] und den Zylinder (2.10/34) vorsichtig entfer- nen (er darf beim Abziehen nicht zu stark geneigt werden, um zu vermeiden, dass der Motorkolben die Innenfläche des...
  • Seite 11 NOVA 55:1 EXT • Den Zustand des Dichtungsrings im Inneren der Halterung (2.10/39) überprüfen. • Den Zustand und die richtige Lage der Dichtung (2.10/40) 2.10/43 überprüfen. • Eine dünne Schicht Vaselinefett auf die Innenwände des Zylinders (2.10/41) auftragen. • Den Motorkolben (2.10/42) sehr vorsichtig in den Zylinder (2.10/41) einsetzen.
  • Seite 12 NOVA 55:1 EXT • Die Federn (2.10/54) und die Ventile (2.10/55) in die Aufnahme (2.10/53) einsetzen, die Aufnahme auf der Pumpenhalterung positionieren und den Sammler (2.10/56) an die Aufnahme anlehnen (2.10/56) [die Dichtungen (2.10/57) nicht vergessen]. • Den Sammler mit den Schrauben befestigen (diese vo- rerst noch nicht zu stark festziehen);...

  • Seite 13: Demontage Der Pumpeneinheit

    NOVA 55:1 EXT DEMONTAGE DER PUMPENEINHEIT Vor dem Ausbau der Unterpumpe immer erst die • Die Verbindungsmuffe abschrauben, damit sich die Unter- Druckluftzufuhr schließen und den Druck aus der pumpe vom Motor löst. Anlage ablassen. • Die Muttern (2.11/33) entfernen und die Unterpumpe ab- nehmen.
  • Seite 14 NOVA 55:1 EXT • Von der Stange die komplette Verschlussgruppe, den • Die Verbindungszugstangen von oben herausziehen Feststeller (2.11/27), die Unterlegscheibe (2.11/20) und den (2.11/39). Zylinder (2.11/21) abziehen. • Den Anschluss (2.11/25) abschrauben und die Kugel • Die Verschlussgruppe auseinanderbauen und die Dichtungen (2.11/24), den Ring (2.11/23), die Dichtungen (2.11/11), den...

  • Seite 16: Explosionszeichnung Motorgruppe

    NOVA 55:1 EXT EXPLOSIONSZEICHNUNG MOTORGRUPPE ACHTUNG: Für jedes Teil die Artikelnummer und die Menge angeben. Ediz. 004 - 07/2015 www.larius.com...
  • Seite 17 NOVA 55:1 EXT Pos. Artikelnr. Beschreibung Pos. Artikelnr. Codice Beschreibung 95062 Schraube 95071 Dichtung an Platte 95063 Beilagscheibe 95070 Krümmer 95064 Abdeckung 95072 Krümmerdichtung 95065 Schraube 95096 Beilagscheibe 95066 Beilagscheibe 95068 Schraube 95061 Ringschraube 95067 3/4”-Stopfen 95109 Halterung 95090 Anschluss...

  • Seite 18: Explosionszeichnung Pumpeneinheit

    NOVA 55:1 EXT EXPLOSIONSZEICHNUNG PUMPENEINHEIT ACHTUNG: Für jedes Teil die Artikelnummer und die Menge angeben. Ediz. 004 - 07/2015 www.larius.com...
  • Seite 19 NOVA 55:1 EXT Pos. Artikelnr. Beschreibung Pos. Artikelnr. Beschreibung 95003 Verbindungsbuchse 95721 Komplettes Entlüftungsventil 95004 Muffe 95919 Oberteil Unterpumpe 95005 OR-Ring 95925 Unterlegscheibe 95942 Verbindungszugstange 95921 Materialzylinder 95015 Splint 95922 Unterlegscheibe 95007 Mutter 95936 Ring mit Innengewinde 98153 Kolbenstange 95021 Kugel 7/8“...
  • Seite 20 NOVA 55:1 EXT VERWENDETEN PUMPEN Beschreibung Beschreibung COD. COD. 96805 7458 OMEGA 28:1 GHIBLI 24:1 Beschreibung COD. 95900 NOVA 55:1 Ediz. 004 - 07/2015 www.larius.com...
  • Seite 21 NOVA 55:1 EXT VERWENDETEN FOLGEPLATTE Beschreibung Beschreibung COD. COD. 510776 Verwendeten Folgeplatte mit einzeldichtung 510100 Verwendeten Folgeplatte mit doppel dichtung für 200-liter-gebinde für 200-liter-gebinde Ediz. 004 - 07/2015 www.larius.com...
  • Seite 23 A p p a r e c c h i p e r v e r n i c i a t u r a P a i n t s p r a y i n g u n i t s DICHIARAZIONE CE DI CONFORMITA’ Noi, LARIUS S.R.L, dichiariamo sotto la nostra unica responsabilità che il prodotto: Identificazione del prodotto: Codice modello: Matricola: E’...

  • Seite 26: Technischer Kundendienst

    Pneumatische Pumpe Nova 55:1 EXT (Art.95900) DIREKTLEITUNG TECHNISCHER KUNDENDIENST Tel. (39) 0341.621256 - Fax (39) 0341.621234 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Antonio Stoppani, 21 TEL. (+39) 0341/62.11.52 - Fax (+39) 0341/62.12.43 E-mail: lariuslarius.com - Internet http://www.larius.com...
