Inhaltszusammenfassung für Larius VIKING

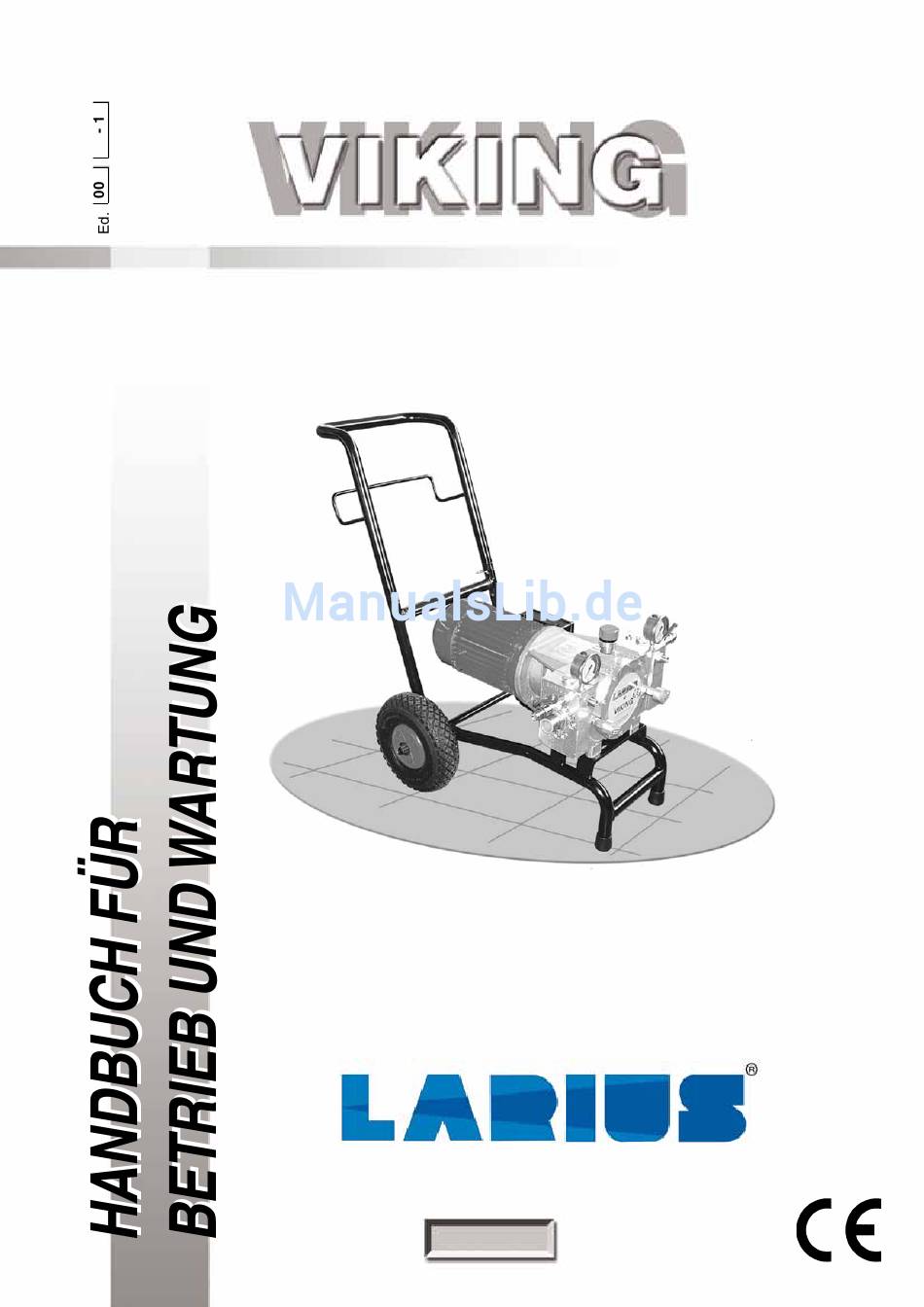

- Seite 1 P A I N T S P R A Y I N G E Q U I P M E N T DEUTSCH...
- Seite 2 Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis. Bei diesem Handbuch handelt es sich um die deutsche Übersetzung des italienischen Original- Handbuchs. Der Hersteller übernimmt keinerlei Haftung für eine falsche Übersetzung der Anleitungen aus dem Italienischen.
-
Seite 3: Inhaltsverzeichnis
DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate... -
Seite 4: Afunktionsweise

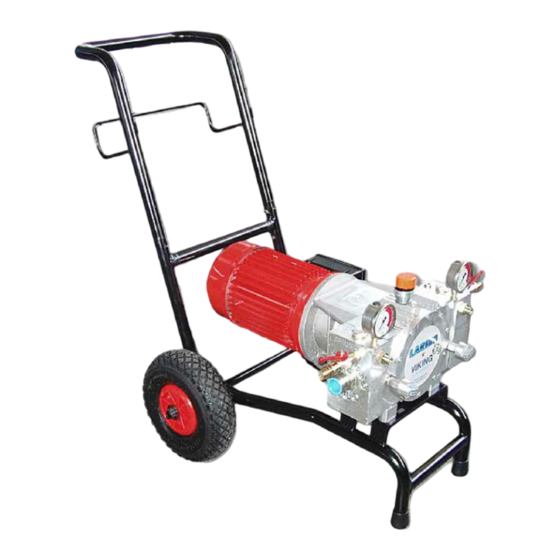

VIKING FUNKTIONSWEISE Das Gerät LARIUS VIKING wird als „elektrische Membranpumpe“ Hydraulikgehäuse die Ansaugmembran zum Flimmern bringt. Die Bewegung der Membran lässt einen Unterdruck entstehen. Das bezeichnet. Eine elektrische Membranpumpe ist ein Gerät, das Produkt wird angesaugt, zum Ausgang der Pumpe gedrückt und zur Hochdrucklackierung ohne die Hilfe von Luft verwendet wird (daher die Bezeichnung „airless“). -
Seite 5: Cbeschreibung Des Geräts
VIKING BESCHREIBUNG DES GERÄTS POS. POS. Beschreibung Beschreibung Gestell Gehäuse Farbe Elektrischer Motor / Explosionsmotor Ansaug- und Rücklaufrohre Hochdruckmanometer Hochdruck - Zuleitungsrohr Druckregelventil Pistole LARIUS AT 300 Hydrauliköl - Einfüllstopfen Fast clean Hydraulikgehäuse Werkzeugkasten... -
Seite 6: Dtransport Und Entfernen Der Verpackung
8 Tage nach Erhalt des Geräts. UND EINSCHLÄGIGEN VORSCHRIFTEN. Die Mitteilung hat per Einschreibebrief mit Rückschein • HALTEN SIE UNBEFUGTE PERSONEN VOM ARBEITSBE- an die Firma LARIUS und das Transportunternehmen REICH FERN. zu erfolgen. • ÜBERSCHREITEN SIE NIEMALS DEN ANGEGEBENEN MAXIMALEN BETRIEBSDRUCK. -
Seite 7: Feinstellung
VIKING • ÜBERPRÜFEN SIE VOR DEM GEBRAUCH DES GERÄTES Elektrische Sicherheitsvorschriften SÄMTLICHE ANSCHLÜSSE ZWISCHEN PUMPE, SCHLAU- • Überprüfen Sie, ob der ON/OFF-Schalter auf "OFF" steht, CH UND PISTOLE UND ZIEHEN SIE DIESE GEGEBENEN- bevor Sie das Netzkabel anschließen. FALLS FEST. -
Seite 8: Anschluss Des Geräts An Das Stromnetz
VIKING ANSCHLUSS DES GERÄTS AN DAS STROMNETZ • Überprüfen Sie, ob die Netzspannung den auf dem Daten- schild (F1) des Geräts angegebenen Werten entspricht. • Vergewissern Sie sich, daß der ON/OFF-Schalter (F2) auf “OFF” (0) steht, bevor Sie das Netzkabel in die Steckdose stecken. -
Seite 9: Reinigung Des Neuen Geräts
• Vermischen und filtern Sie das Produkt vor dem Gebrauch. Zum Filtern empfehlen wird den Gebrauch der Filter LARIUS METEX FEIN (Art.-Nr. 214) und GROB (Art.-Nr. 215). Vergewissern Sie sich, daß das zu verwendende Produkt mit den Baumaterialien des Geräts (Edelstahl und Aluminium) verträglich ist. -
Seite 10: Gbetrieb
VIKING BETRIEB BEGINN DER LACKIERARBEITEN • Verwenden Sie das Gerät erst nach Durchführung aller auf Maschine im Leerlauf arbeitet. den vorhergehenden Seiten beschriebenen Arbeiten der INBETRIEBNAHME. • Überprüfen Sie, ob das Produkt durch den Rücklaufschlauch zurückfließt (G4). • Tauchen Sie die Ansaugleitung (G1) in den Produkteimer. -
Seite 11: Hreinigung Am Arbeitsende
VIKING REINIGUNG AM ARBEITSENDE • Überprüfen Sie, ob das Lösemittel durch den Rücklaufsch- lauch zurückfl ießt. • Reduzieren Sie den Druck so weit wie möglich (Druckregler (H1) gegen den Uhrzeigersinn drehen). • Das Rücklaufventil (H3) schließen. • Betätigen Sie den ON/OFF-Schalter (H2) auf dem Gehäuse •... -
Seite 12: Lachtungsschilder
VIKING ENTSPERRUNG DES ANSAUGVENTILS Bei einer Funktionsstörrung der Pumpe das Ansaugventil am • Den Filter wieder in seinen Sitz einsetzen und in dabei bis Pumpenkopf entsperren, indem man wie folgt vorgeht: zum Anschlag festdrehen. • Die Pumpe mit dem vorgeschlagenen Öl aufffüllen bis der •... -
Seite 13: Mstörungstabelle
VIKING STÖRUNGSTABELLE Abhilfe Störung Mögliche ursache Das Gerät setzt sich nicht in Be- • Anschluß an das Stromnetz über- • • Unzureichende Spannung; prüfen; trieb • Verlängerungskabel überprüfen; • Starker Spannungsabfall im Netz; • Prüfen, ob der On/Off-Schalter auf •... -
Seite 14: Korrekte Dekompression
VIKING KORREKTE DEKOMPRESSION • Verriegeln Sie den Sicherheitsfeststeller (N1) der Pistole. • Stellen Sie den ON/OFF-Schalter (N2) auf OFF (0), um das Gerät abzuschalten. • Ziehen Sie den Netzstecker (N3). • Entriegeln Sie den Sicherheitsfeststeller (N4). Richten Sie die Pistole auf den Materialsammelbehälter und betätigen Sie den Drücker, um den Druck abzulassen. -
Seite 15: Oansaugsystem
VIKING ANSAUGSYSTEM Pos. Art.-Nr. Beschreibung 85009 Ansaugsystem 85010 Absaugrohr 35003 Umlaufschlauch 18096 Blockierfeder 85012 Ansaugfilter... -
Seite 16: Pkomplettes Hydraulikgehäuse
VIKING KOMPLETTES HYDRAULIKGEHÄUSE... - Seite 17 VIKING Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 18711/1 Hydraulikgehäuse 32021 Scheibe 12475 Filtersatz 32020 Elastischer Ring 32033 Kolbeneinsatz 32019 Kolben 33002/4 Mutter 82005 Ölstopfen 33002/3 Feder 31128 Corteco 28x38x7 Hochtemperatur 33002/2 Ölverteiler 9308 Schraube M3x8 UNI 5931 33002/1 Membran 18716...
-
Seite 18: Qfarbenkörperguss
VIKING FARBENKÖRPERGUSS... - Seite 19 VIKING Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 33000 Komplettes Farbenkörper Kompletter Rückkehrhahn 33001DX Farbenkörperguss Rechts Nippel 33001SX Farbenkörperguss Links 1/4" Kupferscheibe 33007 Ø16 Kupferscheibe O Ring 33006 Verbindungsstück des Hochdruck- Rückkehrhahn schläuches 3/8"x1/4" Nippel 33017 Komplettes Saugventil 3/8" Kupferscheibe 33018...
-
Seite 20: Rmotor
VIKING MOTOR ELEKTROMOTOR Pos. Art.-Nr. Beschreibung 81001 Elektromotor 220V 50HZ 81002 Elektromotor 380V 50Hz Drehstrom 81003 Elektromotor 110V 60Hz 16071 Schaltkasten 86001 Kondensatoren 81012 Stiftschraube 81033 Scheibe 95158 Mutter... - Seite 21 VIKING EXPLOSIONMOTOR Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 4415 Benzinmotor 31111 Platte 12478 Motor distanzstuck 31110 Zahnkranz 32004 Schraube 31109 Lager 31116 Motorritzel 31128 Corteco 31115 Schiebe 54003 Schiebe 69011 Schraube 31106 Schraube 4019 Schraube 31107 Untersetzungsgehäuse 32028 Schiebe Federkeil...
-
Seite 22: Szubehör
VIKING ZUBEHÖR Art. 11090: AT 300 1/4" Art. 11000: AT 300 M16x1,5 Code 147: HOCHDRUCK MANOMETER PISTOLEN-KALKFILTER Code 11039: Grün (30M) - Code 11038: Weiss (60M) Code 270: FILTER 100 MESH Code 11037: Gelb (100M) - Code 11019: Rot (200M) - Seite 23 VIKING HOCHDRUCLSCHLAUCH 3/8" - M16x1,5 Druck max. 425 bar ANTISTATISCHES DRUCK 3/16" - M16x1,5 Druck max. 210 bar Code 18063: 7,5 mt Code 6164: 5 mt Code 18064: 10 mt Code 55050: 7,5 mt Code 18065: 15 mt Code 35018: 10 mt ANTIPULSATIONSSCHLAUCH 1/4"...
-
Seite 24: Verlängerung
VIKING VERLÄNGERUNG Art. 153: cm 30 -Art. 153: cm 40 Art. 155: cm 60 - Art. 158: cm 80 - Art. 156: cm 100 PLA 1/4” + BASE SUPER FAST-CLEAN Art. K11446-K11441-K11436: cm 240-180-130 PLA M16x1,5 + BASE SUPER FAST-CLEAN Art. - Seite 25 L’innovazione. Quella vera. PAINT SPRAYING EQUIPMENT...
-
Seite 26: Hersteller
GIOTTO Rif. 12450 MIRO' Rif. 21500 DALI' Rif. 18900 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Antonio Stoppani, 21 Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43 E-mail: larius@larius.com - Internet http://www.larius.com DIREKTLEITUNG TECHNISCHER KUNDENDIENST Tel. (39) 0341/621256 Fax (39) 0341/621234...
