Inhaltszusammenfassung für Larius VIKING

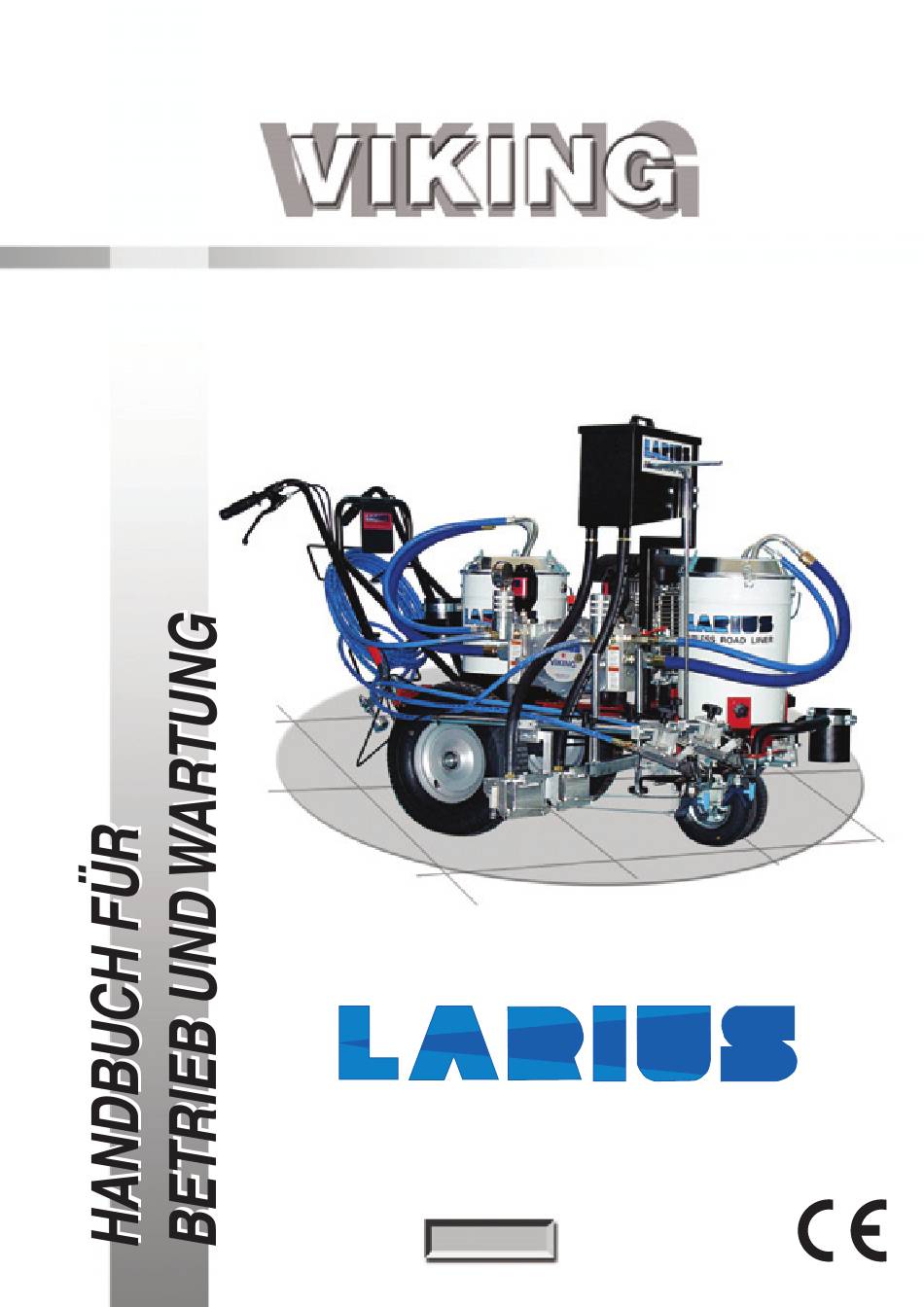

- Seite 1 Line Strip er Line Strip er Airless DEUTSCH...
- Seite 3 DAS GERÄT IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH BESTIMMT UND NUR FÜR DEN IN DIESER BEDIENUNGSANLEITUNG AUFGEFÜHRTEN ZWECK GEEIGNET. Wir danken ihnen für das Vertrauen, das Sie der Firma LARIUS s.r.l. mit dem Kauf dieses Produkts entgegenbringen. Sie erhalten zu dem Artikel eine Reihe von Kundendienstleistungen, die es Ihnen ermöglichen, die gewünschten Resultate...
- Seite 4 VIKING LINE STRIPER FUNKTIONSWEISE Das Gerät VIKING LINER wird als "Membranpumpe" bezeich- Das Produkt wird angesaugt, zum Ausgang der Pumpe gedrückt net. und durch den Hochdruckschlauch zur Pistole geleitet. Diese Pumpe ist ein Gerät, das für die Hochdruck – Lackierung Eine mechanische Vorrichtung ermöglicht das Einstellen und das...
- Seite 5 VIKING LINE STRIPER BESCHREIBUNG DES GERÄTS POS. POS. Beschreibung Beschreibung Druckregler Bremse Rücklaufhahn Untersetzgungsgetriebe Hydraulikgehäuse Hochdruckmanometer Gehäuse Farbe Ausgleichsventil Hochdruckrohr Ölzuführöffnung Airless Pistolen Ölablassöffnung Antrieb Verteiler von Glasperlchen Produktsammelbehälter Hochdruck - Zuleitungsrohr Ansaugfilter...
- Seite 6 VIKING LINE STRIPER BESCHREIBUNG DER STEUERUNGEN D1) Richtungshebel. D3) Den Hebel ziehen, um das Spritzen der Pistole an der Außenseite auszuführen. Durch Ziehen des Hebels wird die Blockierung der Li- nearführung freigegeben, was der Maschine ermöglicht, kurvenlineare Bahnen auszuführen. D2) Steuerhebel der inneren Pistole.
- Seite 7 • BEACHTEN SIE STETS DIE SICHERHEITSANWEISUNGEN 8 Tage nach Erhalt des Geräts. UND EINSCHLÄGIGEN VORSCHRIFTEN. Die Mitteilung hat per Einschreibebrief mit Rückschein an die Firma LARIUS und das Transportunternehmen • HALTEN SIE UNBEFUGTE PERSONEN VOM zu erfolgen. ARBEITSBEREICH FERN. •...
- Seite 8 VIKING LINE STRIPER • ÜBERPRÜFEN SIE VOR DEM GEBRAUCH DES GERÄTES Elektrische Sicherheitsvorschriften SÄMTLICHE ANSCHLÜSSE ZWISCHEN PUMPE, • Überprüfen Sie, ob der ON/OFF-Schalter auf "OFF" steht, SCHLAUCH UND PISTOLE UND ZIEHEN SIE DIESE bevor Sie das Netzkabel anschließen. GEGEBENENFALLS FEST.
- Seite 9 Vergewissern Sie sich, daß das Produkt für den Spritzauftrag geeignet ist. • Vermischen und filtern Sie das Produkt vor dem Gebrauch. Zum Filtern empfehlen wird den Gebrauch der Filter LARIUS METEX FEIN und GROB. Vergewissern Sie sich, daß das zu verwendende Produkt mit den Baumaterialien des Geräts (Edelstahl und Aluminium) verträglich ist.
- Seite 10 VIKING LINE STRIPER BETRIEB BEGINN DER LACKIERARBEITEN • Verwenden Sie das Gerät erst nach Durchführung aller auf den vorhergehenden Seiten beschriebenen Arbeiten der INBETRIEBNAHME. • Tauchen Sie die Ansaugleitung in den Produkteimer. • Den Hahn (H1) für den Benzindurchlauf öffnen.
- Seite 11 VIKING LINE STRIPER • Überprüfen Sie, ob das Produkt durch den Rücklaufschlauch zurückfließt. • Das Rücklaufventil öffnen. • Die Maschine wird dann das Produkt so lange ansaugen, bis der Schlauch vollständig bis zur Pistole gefüllt ist. Danach hält sie bei dem voreingestellten Druck automatisch an.
- Seite 12 VIKING LINE STRIPER REINIGUNG AM ARBEITSENDE • Reduzieren Sie den Druck so weit wie möglich (Druckregler (L1) gegen den Uhrzeigersinn drehen). • Vergewissern Sie sich, dass das Lösungsmittel vom Rück- laufrohr zurückläuft. • Den Schalter (L2) auf dem Motorgehäuse auf OFF (0) stellen, •...
- Seite 13 VIKING LINE STRIPER GEWÖHNLICHE WARTUNG • Den Filter wieder in seinen Sitz einsetzen und in dabei bis zum Anschlag festdrehen. WIEDERAUFFÜLLEN DES HYDRAULIKÖLS Bei jedem Start den Stand des Hydrauliköls durch die Kon- trollanzeige an der Seite des Hydraulikgehäuses kontrollieren;...
- Seite 14 VIKING LINE STRIPER STÖRUNGSTABELLE Störung Abhilfe Mögliche ursache • Den Benzinhahn auf "Offen" stel- • Der Motor springt nicht an • Der Benzinhahn ist geschlossen; len; • Den Tank mit Benzin auffüllen; • ACHTUNG: • Der Motor ist ohne Benzin;...
- Seite 15 VIKING LINE STRIPER KORREKTE DEKOMPRESSION • Verriegeln Sie den Sicherheitsfeststeller (O1) der Pistole. • Stellen Sie den ON/OFF-Schalter (O2) auf OFF, um das Gerät abzuschalten. • Entriegeln Sie den Sicherheitsfeststeller (O1). • Den Produktsammelbehälter unter die Pistole einsetzen. Nach Beendigung die Sicherheitssperrung einschalten.
- Seite 16 VIKING LINE STRIPER ERSATZTEILE PISTOLE AIRLESS AT 250 14 15 Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 11200 Pistole komplett ohne Düse 11019 Filter (200 m) 11201 Schutzfinger komplett 11036 Filter (100 m) 11031 Schutz 11038 Filter (50 m) 11030 Noppeisen...
- Seite 17 VIKING LINE STRIPER ANSAUGSYSTEM Pos. Art.-Nr. Beschreibung 16690 Ansaugsystem 16607 Absaugrohr 16609 Umlaufschlauch 18095 Blockierfeder 16802 Ansaugfi lter...
- Seite 18 VIKING LINE STRIPER KOMPLETTES HYDRAULIKGEHÄUSE...
- Seite 19 VIKING LINE STRIPER Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 18711/1 Hydraulikgehäuse 32021 Scheibe 12475 Filtersatz 32020 Elastischer Ring 32033 Kolbeneinsatz 32019 Kolben 91026 Mutter 82005 Ölstopfen 33002/3 Feder 31128 Corteco 28x38x7 Hochtemperatur 33002/2 Ölverteiler 9308 Schraube M3x8 UNI 5931 33002/1...
- Seite 20 VIKING LINE STRIPER GEHÄUSE FARBE KOMPLETT...
- Seite 21 VIKING LINE STRIPER Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 33000 Komplettes Farbenkörper 33016 Kompletter Rückkehrhahn 33001DX Farbenkörperguss Rechts 33015 Nippel 33001 Farbenkörperguss Links 33012 1/4" Kupferscheibe 33007 Ø16 Kupferscheibe 33013/3 O Ring 33006 Verbindungsstück des Hochdruck- 33013 Rückkehrhahn schläuches 33011 3/8"x1/4"...
- Seite 22 VIKING LINE STRIPER EXPLOSIONMOTOR Pos. Art.-Nr. Beschreibung Pos. Art.-Nr. Beschreibung 4415 Benzinmotor 31111 Platte 12478 Motor distanzstuck 31110 Zahnkranz 32004 Schraube 42255 Lager 31116 Motorritzel 31128 Corteco 31115 Schiebe 54003 Schiebe 69011 Schraube 31106 Schraube 4019 Schraube 31107 Untersetzungsgehäuse 32028...
- Seite 23 VIKING LINE STRIPER AUSGLEICHSVENTIL Pos. Art.-Nr. Beschreibung 3371 Ausgleichsventil...
- Seite 24 VIKING LINE STRIPER ZUBEHÖR Code 11080: AT 300 1/4+base Code 11220: AT 250 1/4+base Code 11135: L91X 1/4+base Code 11081: AT 300 M16x1,5+base Code 11221: AT 250 M16x1,5+base Code 11136: L91X M16x1,5+base Code 16780: AUSZIEHBARE LACKIERROLLE Gun 220 bar Ausdehnung 1300 - 2000 mm...
- Seite 25 VIKING LINE STRIPER Code Düse 07-20 19-60 29-80 21-20 31-40 07-40 09-20 21-40 31-60 09-40 21-60 31-80 11-20 23-20 33-40 FAST-CLEAN 11-40 23-40 33-60 13-20 23-60 33-80 13-40 25-20 39-40 13-60 25-40 39-60 15-20 25-60 39-80 15-40 27-20 43-40 15-60...
- Seite 26 VIKING LINE STRIPER Code 0147: Code 35017: 1/4" - 10 mt MANOMETER ANTIPULSATIONSSCHLAUCH KIT 40325: L91X + FAST-CLEAN WENDBARE DÜSE EINGESCHLOSSEN ROHRE 3/8 x 15 mt. - M16x1,5 Code 35001: SYSTEM LACKABSAUGUNG Code 217560: MX 1000 E Code 96200: FILTER IN LINIE KOMPLETT...
- Seite 27 Im Sinne des Fortschritts behält sich der Hersteller das Recht vor, technische Änderungen durchzuführen ohne vorherigen Hinweis.
- Seite 28 K2 LINER Art.-Nr. 4200 STORM 4000 Art.-Nr. 4400 EVEREST Art.-Nr. 4750 HERSTELLER: 23801 CALOLZIOCORTE - LECCO - ITALY - Via Stoppani, 21 Tel. (39) 0341/62.11.52 - Fax (39) 0341/62.12.43 E-mail: larius@larius.com - Internet http://www.larius.com DIREKTLEITUNG TECHNISCHER KUNDENDIENST Tel. (39) 0341/621256 Fax (39) 0341/621234...
